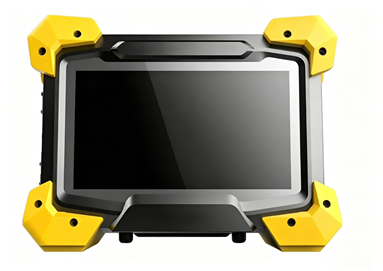

ACFM-X2 Alternating Current Field Measurement System Portable ACFM Crack Detector for Metal Surface Near-surface Defect Testing Through Paint Epoxy Coating (Sistem Pengukuran medan arus bolak-balik ACFM-X2)

ACFM-X2 Sistem Pengukuran Medan Arus Bolak-balik Detektor Retak ACFM Portabel untuk Pengujian Cacat Permukaan Logam Dekat Permukaan Melalui Cat Lapisan Epoksi

Bahan yang Berlaku:

Logam konduktif feromagnetik dan non-feromagnetik, termasuk baja karbon, baja tahan karat, aluminium, dll.

Cacat yang Berlaku:

Mampu mendeteksi retakan permukaan dan cacat linier lainnya secara efektif

Stabilitas Deteksi:

Tingkat deteksi cacat minimum lebih besar dari 90%

Cakupan Aplikasi:

Deteksi cacat permukaan dan dekat permukaan pada struktur logam

Kedalaman Inspeksi:

Kedalaman maksimum untuk baja karbon adalah 3mm; untuk baja tahan karat adalah 5mm; untuk aluminium adalah 8mm

Jenis Pelapis yang Diizinkan:

Pelapis non-konduktif seperti cat, resin epoksi, aspal, dll.

Persyaratan Instrumen:

Waktu Operasi Maksimum: 16 jam

Dimensi Host: 225mm * 172mm * 76mm

Berat: ≤ 2,1kg

Suhu Operasi: -10° C hingga 40° C

Kelembaban Operasi: ≤90% kelembaban udara relatif

Persyaratan Fungsi Perangkat Keras:

Mendukung berbagai jenis probe, termasuk probe pensil dan probe standar

Mendukung probe susunan multi-elemen konvensional (Opsional)

Mendukung probe suhu tinggi dengan fungsi kompensasi suhu sinkron (Opsional)

Mendukung encoder untuk perekaman perpindahan spasial secara real-time selama inspeksi

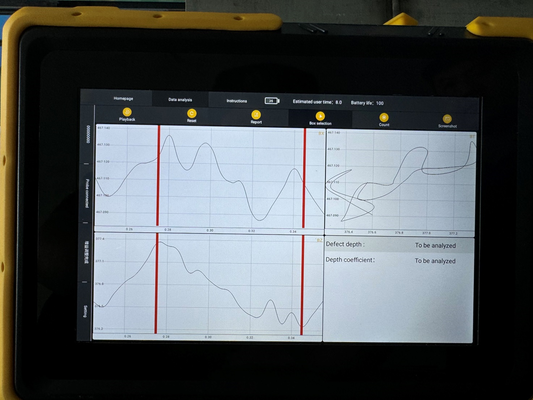

Dapat menampilkan tampilan plan Bx, tampilan plan Bz, diagram kupu-kupu, dan diagram gradien

Mendukung frekuensi inspeksi yang dapat disesuaikan, rentang 1kHz -10kHz

Mendukung intensitas sinyal yang dapat disesuaikan, baik penyesuaian otomatis maupun manual

Mendukung hot-swapping probe, memungkinkan perubahan probe selama inspeksi

Mendukung hot-swapping dan pemutusan encoder

fungsi pemindaian (misalnya, mulai, berhenti, segarkan)

Mendukung fungsi tombol probe: Tombol pada probe dapat mengontrol perangkat lunak

Persyaratan Fungsi Perangkat Lunak:

Perangkat lunak sistem berjalan pada platform Android (Bahasa Mandarin), mampu mengontrol perangkat, akuisisi sinyal, analisis, dll.

Perangkat lunak dapat menampilkan informasi status seperti koneksi probe, parameter inspeksi, tingkat baterai Mendukung pembuatan file proyek baru, yang mencakup pengaturan inspeksi dasar, data inspeksi, dan laporan inspeksi

Mendukung impor/ekspor file proyek untuk melihat atau mengatur parameter inspeksi

Mendukung pengaturan parameter untuk jenis komponen, material, ketebalan pelapis, lebar las, suhu komponen, dll.

Persyaratan Fungsi Perangkat Lunak:

*Menampilkan fungsi rekomendasi parameter, menyarankan probe dan parameter yang sesuai berdasarkan informasi objek inspeksi yang ditetapkan

*Menampilkan fungsi penyesuaian sensitivitas instrumen, memungkinkan kalibrasi menggunakan blok uji standar

*Menampilkan fungsi kalibrasi koefisien kedalaman cacat, memungkinkan pengaturan koefisien kedalaman menggunakan blok uji referensi

*Menampilkan fungsi penyesuaian eksitasi, memungkinkan penyesuaian frekuensi inspeksi dan tingkat eksitasi berdasarkan objek inspeksi, dengan penyesuaian otomatis gain instrumen

*Sumbu vertikal antarmuka inspeksi mendukung peralihan antara mode ikuti dan mode tetap, dapat disesuaikan kapan saja

*Menampilkan fungsi zoom gambar inspeksi, memungkinkan zoom manual dan penggeseran horizontal untuk melihat hasil

*Menampilkan fungsi reset gambar, memungkinkan pemulihan gambar yang diperbesar atau digeser dengan satu klik

*Mendukung fungsi pemutaran ulang gambar inspeksi untuk beberapa tinjauan

*Menampilkan fungsi penandaan. Mengklik tombol tanda selama inspeksi menambahkan pembagi ke gambar inspeksi untuk tampilan tersegmentasi dalam laporan

*Mendukung fungsi pengukuran cacat. Setelah mengidentifikasi cacat, memilih areanya memungkinkan perhitungan panjang cacat berdasarkan data encoder. Kedalaman cacat bukaan permukaan dapat dihitung berdasarkan variasi sinyal Bx

*Mendukung format laporan inspeksi kustom dan fungsi ekspor laporan

*Mendukung tampilan laporan inspeksi, gambar, dan data dari file proyek historis

Konfigurasi Dasar

Unit Host: 1 unit

Perangkat Lunak Akuisisi dan Analisis Sinyal: 1 set

Probe Pensil: 1 unit

Probe Standar (dengan encoder): 1 unit

Kabel Koneksi Probe: 1 unit

Pengisi Daya: 1 set

Manual Pengguna Produk: 1 set

Dokumentasi Kualitas: 1 set

Kotak Instrumen: 1 set

Probe Susunan Tiga Elemen: Opsional
