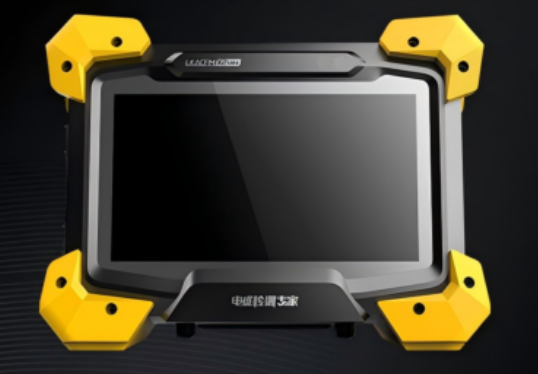

Instrumen Pengukuran Medan Arus Bolak-balik Cerdas (ACFM)

Instrumen inspeksi pengukuran medan arus bolak-balik cerdas (ACFM)

Bahan yang Dapat Digunakan--Ferromagnetic dan nonferromagnetic logam konduktif, termasuk baja karbon, stainless steel, aluminium, dll

Lingkup Aplikasi-- Deteksi cacat permukaan dan dekat permukaan pada struktur logam

Cacat yang berlaku--- Mampu secara efektif mendeteksi retakan permukaan dan cacat linier lainnya

Kedalaman Pemeriksaan--- kedalaman maksimum untuk baja karbon adalah 3 mm; untuk baja tahan karat adalah 5 mm; untuk aluminium adalah 8 mm

Stabilitas Deteksi--- Tingkat deteksi cacat minimum lebih dari 90%

Jenis Lapisan yang Diizinkan--- Lapisan tidak konduktif seperti cat, resin epoksi, aspal, dll.

Persyaratan fungsi perangkat lunak:

1.     Fitur fungsi rekomendasi parameter, menyarankan probe dan parameter yang cocok berdasarkan informasi objek inspeksi yang ditetapkan

2.     Fitur fungsi penyesuaian sensitivitas instrumen, memungkinkan kalibrasi menggunakan blok uji standar

Fitur fungsi kalibrasi koefisien kedalaman cacat, memungkinkan pengaturan koefisien kedalaman menggunakan blok uji referensi

3.     Fitur fungsi penyesuaian rangsangan, memungkinkan penyesuaian frekuensi inspeksi dan tingkat rangsangan berdasarkan objek inspeksi dengan penyesuaian otomatis gain instrumen

4.     Antarmuka inspeksi sumbu vertikal mendukung beralih antara mode mengikuti dan mode tetap, diatur kapan saja

5.     Fitur fungsi zoom gambar inspeksi, memungkinkan zoom manual dan seret horizontal untuk melihat hasil

6.     Fitur fungsi reset gambar, memungkinkan satu klik pemulihan gambar yang didorong atau diseret

7.     Mendukung fungsi pemutaran ulang gambar inspeksi untuk beberapa tinjauan

8.     Fitur Fungsi penandaan Mengklik tombol tanda selama pemeriksaan menambahkan pemisah ke gambar inspeksi untuk tampilan tersegmentasi dalam laporan

9.     Mendukung fungsi ukuran cacat. Setelah mengidentifikasi cacat, memilih daerahnya memungkinkan menghitung panjang cacat berdasarkan data encoder.Kedalaman cacat pembukaan permukaan dapat dihitung berdasarkan variasi sinyal Bx

10.  Mendukung format laporan inspeksi khusus dan fungsi ekspor laporan

11.  Mendukung melihat laporan inspeksi, gambar, dan data dari file proyek historis

Konfigurasi Dasar

Unit host: 1 unit

Perangkat Lunak Pemerolehan dan Analisis Sinyal:1 set

Pencil Probe:1 unit

Probe standar (dengan encoder):1 unit

Kabel Sambungan Probe:1 unit

Pengisi daya: 1 set

Manual Pengguna Produk:1 set

Dokumen Kualitas: 1 set

Kasus Instrumen:1 set

Probe Array Tiga Elemen: Opsional

Persyaratan Instrumen

Waktu Operasi Maksimal:16 jam

Dimensi inang:225mm* 172mm*76mm

Berat: < 2,1 kg

Suhu operasi: -10°C sampai 40°C

Kelembaban operasi:<90% kelembaban udara relatif

Persyaratan Fungsi Hardware

1.     Mendukung beberapa jenis probe, termasuk probe pensil dan probe standar

2.     Mendukung probe array multi-element konvensional (Optional)

3.     Mendukung probe suhu tinggi dengan fungsi kompensasi suhu sinkron (Optional)

4.     Mendukung pengkode untuk perekaman real-time pergeseran spasial selama pemeriksaan

5.     Dapat menampilkan tampilan rencana sinyal Bx, tampilan rencana sinyal Bz, diagram kupu-kupu, dan diagram gradien

6.     Mendukung frekuensi inspeksi yang dapat disesuaikan, kisaran 1kHz-10kHz

7.     Mendukung intensitas sinyal yang dapat disesuaikan, baik pengaturan otomatis atau manual

8.     Mendukung hot-swapping probe, memungkinkan perubahan probe selama inspeksi

9.     Mendukung hot-swapping dan pemutusan encoder

10.  Mendukung fungsi tombol probe: Tombol pada probe dapat mengontrol fungsi pemindaian perangkat lunak (misalnya, start, stop, refresh)
