Indikator Medan Magnet Pie Gauge

Tinjauan

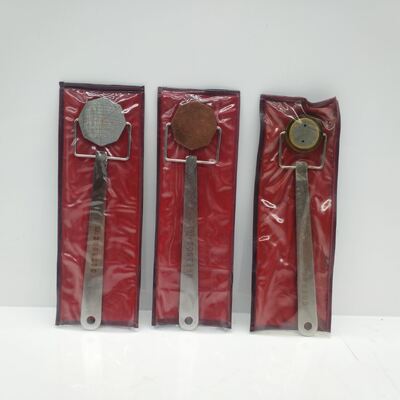

Pie Gauge adalah alat untuk memverifikasi arah fluks magnetik pada permukaan dengan cepat. Alat ini terbuat dari delapan segmen ferus, disolder menjadi satu bagian, memberikan pola bintang dari diskontinuitas non-ferus. Delapan diskontinuitas linier memberikan indikasi ke segala arah. Biasanya digunakan dengan bubuk kering untuk inspeksi yoke, Pie Gauge dapat dipegang pada sudut berapa pun dan akan menghasilkan indikasi yang tegak lurus terhadap arah fluks magnetik. Gagang non-ferus dengan pivot.

Memenuhi persyaratan ASME BPVC Section V Article 7, ASTM A275, ASTM E709, ASTM E1444 dan ASTM E3024.

Instruksi

Letakkan pie gauge serendah mungkin pada permukaan uji dengan bagian pie yang terlihat menghadap ke bawah. Magnetisasi permukaan dan aplikasikan partikel magnetik. Indikasi akan terbentuk di sepanjang garis yang melintasi arah fluks magnetik. Indikasi yang tegak lurus terhadap fluks magnetik akan lebih kuat dan lebih jelas dibandingkan indikasi yang bersudut. Tidak ada indikasi yang akan terbentuk sejajar dengan (segaris) fluks magnetik. Catatan: pie gauge tidak menunjukkan kekuatan medan magnet.
