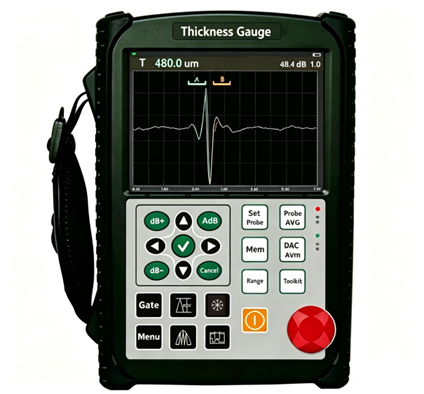

TG-UT10 Waveform Multimode Ultrasonic Defect Detector & Thickness Gauge 0,001mm Resolusi IP65 Waterproof NDT Tester
★Proses penuh di layar dan interaksi kotak dialog yang dipandu untuk kalibrasi probe dan operasi lainnya; tidak diperlukan referensi manual.
★Tingkat pengulangan: dapat diatur dari 16Hz hingga 10000z untuk pemindaian kecepatan tinggi.
★Rasio sinyal-ke-noise yang sangat tinggi memberikan bentuk gelombang yang jelas dan stabil.
★Sampling kecepatan tinggi 12 bit AD. Kompatibel dengan probe 15 MHz untuk mendeteksi cacat kecil dengan sensitivitas dan resolusi yang superior.
★Koper dengan rating IP65 yang terbuat dari komposit paduan silikon; kokoh, tahan debu dan tahan air.
★Hingga 10 jam operasi terus menerus pada baterai tunggal.
★Resolusi pengukuran hingga 0,001 mm. Ketebalan terukur minimum: 0,15 mm (baja), 0,05 mm (plastik). Mampu pengukuran yang efektif melalui lapisan pelapis.
Spesifikasi Teknis
|
Artikel
|
Spesifikasi
|
|
Jangkauan Deteksi
|
0.15 mm ~ 10 m (gelombang longitudinal di baja); mode transmisi hingga 30 m (diperluas)
|
|
Jangkauan Kecepatan Suara
|
100 ~ 20000 m/s
|
|
Tingkat Pengulangan denyut nadi
|
10-3000 Hz, diatur
|
|
Jangkauan Dinamis
|
≥ 38 dB
|
|
Kesalahan Linearitas Vertikal
|
≤1,5%
|
|
Kesalahan linearitas horizontal
|
≤ 0,2%
|
|
Resolusi
|
> 40 dB (5P14 probe)
|
|
Margin Sensitivitas
|
> 66 dB (Φ2 lubang dasar datar pada kedalaman 200 mm)
|
|
Penindasan Digital
|
0-80%, tanpa mengurangi linearitas atau keuntungan
|
|
Jenis Sonde
|
Probe sinar lurus, probe kristal, probe penetrasi
|
|
Gerbang
|
Gerbang masuk, gerbang kehilangan gema; mode gerbang tunggal / gerbang ganda
|
|
Alarm
|
Alarm buzzer, LED indikator alarm
|
|
Sumber Daya
|
DC 9 V
|
|
Masa pakai baterai
|
10 jam
|
|
Dimensi
|
250 × 165 × 40 mm
|
|
Berat badan
|
10,0 kg
|
|
Suhu operasi
|
-10°C~ 50 °C
|
|
Kelembaban Relatif
|
20-95% RH
|
|
Amplitudo denyut nadi
|
100 V, 200 V, 300 V, 400 V, 500 V dapat dipilih; kompatibilitas probe yang luas
|
|
Lebar Pulsa
|
Kontinyu diatur dalam 0,03-0,51 μs untuk mencocokkan probe frekuensi yang berbeda
|
|
Penghapusan Probe
|
50 Ω, 100 Ω, 150 Ω, 400 Ω opsional untuk berbagai persyaratan sensitivitas dan resolusi
|
|
Hardware Sampling real-time
|
Konverter AD resolusi tinggi 12 bit, laju pengambilan sampel 400 MHz untuk reproduksi bentuk gelombang yang sangat otentik
|
|
Mode Deteksi
|
Deteksi gelombang setengah positif, gelombang setengah negatif, gelombang penuh, RF
|
|
Frekuensi Sonde
|
0.2 MHz ~ 15 MHz
|
|
Pembacaan Gerbang
|
Pembacaan single-gate / dual-gate dapat dipilih; pembacaan nilai puncak dalam gate
|
|
Total Pendapatan
|
110 dB; pilihan langkah: 0,1 dB, 1 dB, 2 dB, 6 dB
|
|
Konektor
|
BNC / LEMO opsional
|
1 Fungsi Utama
• Satu sentuhan kalibrasi otomatis
• Pengukuran ketebalan presisi tinggi: resolusi maksimum 0,001 mm; resolusi berulang ± 0,002 mm
• Fungsi gain otomatis, amplop gema dan pegangan puncak untuk meningkatkan efisiensi inspeksi
• 500 saluran pengukuran ketebalan independen (bisa diperluas)
• Menyimpan dan memutar kembali hingga 1000 bentuk gelombang dan set data pemindaian A (bisa diperluas); laporan inspeksi ekspor dalam format PDF; laporan dapat dilihat tanpa perangkat lunak PC khusus
• Dukungan flash drive USB eksternal. Data internal yang tersimpan dapat diekspor kapan saja; penyimpanan file inspeksi tak terbatas melalui drive USB eksternal
• Lebar dan amplitudo pulsa transmisi yang dapat disesuaikan
• Baterai lithium ion ramah lingkungan berkinerja tinggi; hingga 10 jam waktu berjalan terus menerus untuk konfigurasi standar
• Jam waktu nyata: tanggal dan waktu inspeksi dicetak dan disimpan dengan data
• Penekanan digital tanpa dampak pada gain dan linearitas
• Kompensasi gain: mengkompensasi attenuasi dB yang disebabkan oleh permukaan kasar, pemeriksaan jarak jauh pada benda kerja tebal dan faktor lain
• Analisis urutan gema
• Membekukan / membuka layar
• Pengisian bentuk gelombang
• Indikator status baterai
• Penanda tangkapan
• Penanda warna bentuk gelombang di dalam gerbang
• Gerbang zoom ke dalam
2 Aksesoris standar
Satu probe pengukuran ketebalan standar
