Blok Uji Cacat Bintang Baja Tahan Karat Berlapis Nikel Krom DPI Tipe 2

Blok Uji Cacat Bintang Baja Tahan Karat Berlapis Nikel Krom DPI Tipe 2

ISO 3452-3: 2013 menjelaskan dua jenis blok referensi - Blok referensi Tipe 2 adalah untuk penilaian rutin kinerja sistem DPI.

Blok referensi tipe 2 terbuat dari baja tahan karat yang dilapisi dengan lapisan nikel lalu paduan Krom keras.

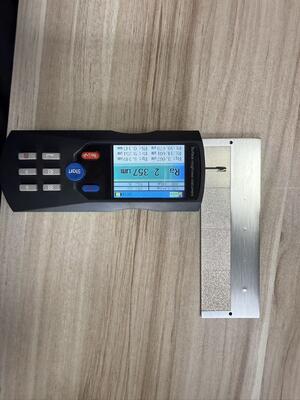

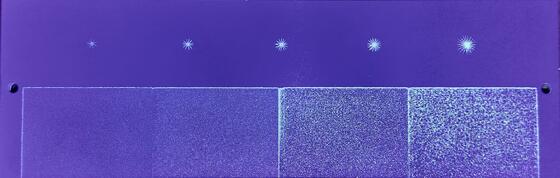

Lima cacat berbentuk bintang dengan diameter berkisar dari 3,0 hingga 5,5 mm kemudian diproduksi secara artifisial pada lapisan ini dengan lima cacat ditempatkan secara merata sesuai ukurannya. Untuk menilai kemampuan cuci* blok referensi tipe 2 mencakup empat area yang berdekatan dengan kekasaran R = 2,5 μm, 5 μm, 10 μm, dan 15 μm. Dengan cacat terkecil terletak di sebelah area yang menunjukkan kekasaran terkecil.

Catatan: Diameter lima area retakan dalam mm, toleransi ±10%

Benda uji berlapis krom baja tahan karat lima titik adalah benda uji tipe II dalam seri deteksi cacat penetran. Diproduksi sesuai standar GB/T18851-2008 dan EN ISO3452-3:2013. Lulus penilaian industri nasional pada Desember 2002. Blok uji memenuhi persyaratan standar GB/T18851-2008, EN ISO3452, dan ASME. Nilai terukur aktual dari cacat artifisial didasarkan pada sertifikat ISO 10474 atau EN 10204 tipe 3.1.

Untuk pengukuran diameter digunakan penetran fluoresen tingkat 2, air dan pengembang kering; penetran kontras warna tingkat 2. (Perbarui dengan kondisi aktual, grade material yang digunakan)
