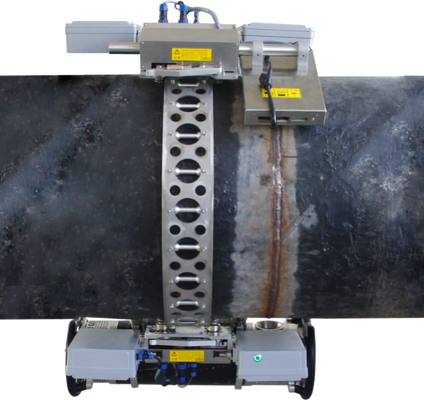

HDR-01 Digital Imaging System Termasuk Remote PC, DR Imaging Board Trolley, External Radiography Machine Trolley, Internal Shooting Pipeline Crawler dan Sistem Lainnya
Sistem ini dapat menampilkan hasil inspeksi las pipa secara visual di komputer secara real time, dan membantu operator menilai hasil inspeksi di lokasi.Hasil tes di tempat dapat diambil dari jarak jauh, disimpan untuk catatan, atau hasilnya dapat langsung diverifikasi oleh para ahli.Nomor port pengelasan dari lokasi kerja, dan beberapa informasi terkait pada gambar tanpa modifikasi, benar-benar menghindari tersangka curang.
Sistem ini terdiri dari bagian-bagian berikut: remote PC, DR imaging board trolley, external radiography machine trolley, internal shooting pipeline crawler dan sistem lainnya.Melalui jaringan area lokal nirkabel, kontrol dan akuisisi (transmisi) peta dapat diselesaikan sekaligus.Staf dapat mengendalikan komputer dari jarak jauh untuk menyelesaikan inspeksi las pipa dan menyimpan gambar asli untuk pengambilan dan film datarGambar sistem jelas, dan evaluasi kabel ganda sepenuhnya memenuhi dan melampaui persyaratan standar nasional.
Komposisi peralatan
Sistem ini terdiri dari dua bagian: peralatan penembakan di dalam pipa dan peralatan penembakan di luar.
Komposisi peralatan penembakan internal:
Crawler pipa sinar-X frekuensi tinggi, crawler dinding luar pipa (membawa detektor panel datar, router pusat, PLC komputer bagian bawah), detektor panel datar DR,Stasiun kerja PC (perangkat lunak pengambilalihan dan pemrosesan gambar digital).
Komposisi peralatan penembakan di luar ruangan:
Mobil pendakian dinding luar pipa (membawa detektor panel datar, router pusat, PLC komputer bawah IP10), detektor panel datar DR,kereta pendakian dinding luar pipa (generator sinar-X frekuensi tinggi, router bantu, PLC komputer bawah IP11), adaptor kontrol frekuensi tinggi portabel, kabel data, kabel listrik, PC workstation (perangkat lunak pengambilalihan dan pemrosesan gambar digital),Stasiun kerja PC (perangkat lunak pengambilalihan dan pemrosesan gambar digital).
Daftar konfigurasi peralatan:
|
Nomor seri
|
Nama
|
spesifikasi
|
Asal usul
|
Jumlah
|
|
1
|
Mobil pendakian di dinding luar pipa (membawa papan akuisisi gambar)
|
PC10
|
Dandong
|
1 set
|
|
2
|
Mobil pendakian di dinding luar pipa (membawa mesin sinar-X)
|
PC11
|
Dandong
|
1 set
|
|
3
|
Detektor panel datar
|
Menurut pilihan pengguna, harga berbeda
|
Dandong
|
1 set
|
|
4
|
Perangkat lunak pengambilalihan dan pemrosesan gambar digital
|
|
Dandong
|
1 set
|
|
5
|
Stasiun kerja akuisisi gambar
|
Keakuratan 3530
|
|
1 set
|
|
6
|
Mesin sinar tekanan konstan frekuensi tinggi
|
D300G
|
Dandong
|
1 unit
|
|
7
|
Slideway
|
φ711mm
|
Dandong
|
1 set
|
