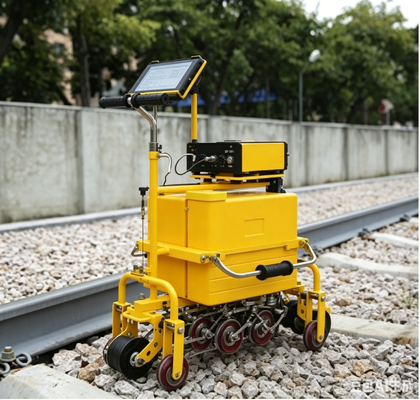

FD-GT-20 Rail Ultrasonic Defect Detector Untuk 43 ~ 75kg / m Railway High Speed Railway Subway Inspection
HUATEC FD-GT-20 detektor cacat rel adalah generasi ketiga dari Goworld semua produk digital denganTFT color display dan trolley ringan yang digunakan untuk kereta apiSistem. Sesuai dengan standar TB/T 2340-2012 UT Rail Tester yang dikeluarkan oleh KementerianRailway ((China), peralatan ini mampu pekerjaan deteksi untuk rel mulai dari 43 ~ 75kg / m dalam jenis.
Spesifikasi Teknis
| Saluran |
10 saluran: 9 saluran pemeriksaan dan 1 saluran kalibrasi. |
| Jenis probe |
Sudut yang berbeda Sonde elemen ganda dengan frekuensi antara 2 - 2,5 MHz, termasuk 6 probe 70°, 2 probe 37°, dan 10 probe. |
| Pengisi |
BNC |
| Pengaturan probe dan area deteksi |
Deteksi kerusakan yang komprehensif pada semua bagian utama rel, termasuk:
2 70° probe memindai sisi kiri kepala rel
2 70° probe memindai bagian tengah kepala rel
2 70° probe memindai sisi kanan kepala rel
2 37° probe scan pinggang rel (screw retakan dan retakan miring lainnya)
10° probe memindai kepala rel, pinggang rel, dasar rel, lubang sekrup retak horizontal
|
| Jangkauan Frekuensi |
1.5MHz~3.0MHz |
| Keuntungan |
080dB |
| Penolakan |
Off, besar |
| Jangkauan Dinamis |
Tidak kurang dari 16dB dengan penolakan minimal, 2 ~ 6dB dengan penolakan maksimum |
| PRF |
400Hz per saluran |
| Mode Tampilan |
A-scanB-scanA+B scan |
| Deteksi jangkauan |
Dapat diatur secara manual atau otomatis sesuai dengan jenis rel yang dipilih |
| Kesalahan Attenuator |
Kesalahan operasi per 12dB tidak melebihi ±1dB |
| Kesalahan Linieritas Vertikal |
≤ 1% |
| Kesalahan linearitas horizontal |
≤15% |
| Band penguat |
-3dB 1,5MHz 3,0MHz |
| Jangkauan pemblokiran |
Tidak lebih besar dari 20 mm |
| Efek dari keadaan penekanan pada hasil pengukuran |
Ketika penekanan instrumen berada dalam keadaan yang berbeda, perbedaan amplitudo adalah 10 dB ± 2 dB, perubahan ΔM dari perbedaan antara dua gema tidak lebih dari 2 dB. |
| Efek tegangan operasi pada ketinggian gema dan sensitivitas deteksi kesalahan (alarm) detektor kesalahan |
Dalam kisaran tegangan operasi nominal, posisi gerbang dan tingkat alarm detektor cacat tidak harus berubah secara signifikan,dan variasi amplitudo gema ΔNd dan perubahan sensitivitas deteksi (alarm) ΔSd tidak lebih dari 1 dB. |
| Kesalahan pengambilan sampel digital |
Pergeseran amplitudo sinyal maksimum ke minimum tidak boleh lebih besar dari ± 5% dari tinggi layar |
| Waktu respons detektor cacat digital |
Waktu respons detektor cacat digital tidak boleh melebihi 5 ms. |
|
Amplitudo jarak
karakteristik
|
Sonde gelombang melintang mendeteksi lubang melintang dengan aperture yang sama dan jalur suara yang berbeda; probe 0 ° mendeteksi dasar datar besar dengan jalur suara yang berbeda,dan perbedaan ΔW dari tinggi gelombang yang dipantulkan harus memenuhi persyaratan berikut:
0° probe: ΔW ≤ 12dB dalam kisaran dari kedalaman 20mm ke kisaran tertinggi dari kurva karakteristik amplitudo kisaran;ΔW ≤ 8dB dalam kisaran dari titik tertinggi kurva karakteristik amplitudo jarak hingga kedalaman 150mm:
37° probe: ΔW≤12dB dalam kisaran dari kedalaman 20mm ke kisaran tertinggi dari kurva karakteristik amplitudo kisaran;ΔW≤8dB dalam kisaran dari titik tertinggi kurva karakteristik amplitudo jarak hingga kedalaman 150mm;
70° probe: ΔW ≤ 12 dB dalam kisaran dari 10mm sampai 70mm sesuai dengan kedalaman deteksi.
|
| SNR |
O° probe: mendeteksi permukaan bawah pada blok uji, ketika tinggi gelombang mencapai 80%, margin sensitivitas statis lebih besar atau sama dengan 24 dB;rasio sinyal ke kebisingan tidak kurang dari 16 dB.
37° probe: mendeteksi lubang sekrup dan retakan atas 3mm pada kecenderungan 37° pada blok uji, membuat dua gelombang sama, ketika tinggi gelombang mencapai 80%,margin sensitivitas statis lebih besar atau sama dengan 22dBRasio sinyal ke kebisingan tidak kurang dari 8dB.
70° probe: Pada blok uji, gelombang sekunder digunakan untuk mendeteksi lubang dasar datar φ4mm. Ketika tinggi gelombang mencapai 80%, margin sensitivitas statis lebih besar atau sama dengan 20dB;rasio sinyal ke kebisingan tidak kurang dari 10dB.
|
| Kelebihan Sensitivitas |
0° probe: mendeteksi permukaan bawah 110mm dari blok uji, ketika gelombang setinggi 80%, margin sensitivitas tidak kurang dari 36dB
37° probe dan 70° probe: mendeteksi Φ3×65 melintang melalui lubang pada blok uji, margin sensitivitas tidak kurang dari 40dB ketika gelombang setinggi 80%
|
| Kemampuan deteksi cacat dinamis (kemampuan deteksi cacat) |
Dengan 0°, 37°, dan 70°, semua cacat manual pada blok uji perbandingan rel kecuali retakan ke bawah 15° dapat ditemukan dan indikasi alarm yang sesuai dikeluarkan. |
| Mode pengaturan gerbang alarm |
Posisi awal, lebar dan tingkat gerbang alarm dapat diatur secara manual |
| Modus alarm |
Alarm waktu nyata (alarm gelombang masuk dan alarm gelombang hilang)
Screw hole alarm gelombang ganda
Menunda satu dari dua alarm
|
| Indikasi alarm |
Modus alarm suara dan cahaya, volume alarm dan frekuensi dapat disesuaikan. |
| Pengukuran bentuk gelombang |
Mengukur dan menampilkan jalur suara gelombang tertinggi secara otomatis, jarak horizontal dan vertikal di gerbang. |
| Kurva keuntungan |
Pengguna dapat menyesuaikan kurva gain (8 poin) sesuai dengan kebutuhan aktual. |
| Catatan deteksi cacat |
Catatan data penuh (hingga 50 km), data dapat diekspor dan diputar kembali |
| Metode input operasi |
Masukan layar sentuh |
| Tampilan |
Resolusi 1280×800 |
| Layar sentuh |
Kapasitif, kuat, tahan goresan,
Dukungan tulisan tangan
|
| Pelabuhan |
USB 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
Bluetooth BT 4.0
|
| Kekuatan |
DC 12V (baterai lithium) |
| Waktu kerja |
≥8 jam |
| Kapasitas tangki air |
≥20L |
| Keakuratan tampilan gambar tipe B |
Baik ordinate dan abscissa adalah 2mm |
| Keakuratan roda kode |
2 mm |
| Kecepatan deteksi cacat |
Maksimal 5,0km/jam |
| Suhu kerja |
-15°C-45°C |
| Dimensi |
Dimensi keseluruhan kendaraan dalam kondisi kerja adalah sekitar 780 mm × 290 mm × 1006 mm. |
| Berat badan |
Bingkai sekitar 24kg; instrumen ultrasonik sekitar 2,4kg; baterai instrumen 830g; terminal operasi (komputer tablet tiga-bukti) 730g;Trolley dilengkapi dengan 5 kelompok probe adalah sekitar 1.4kg. |
1. Pendahuluan untuk FD-GT-20 Digital Rail Ultrasonic Defect Detector
Detektor cacat rel FD-GT-20 adalah generasi ketiga dari produk seluruh digital HUATEC Group dengan tampilan warna TFT dan troli ringan yang digunakan untuk sistem kereta api.Sesuai dengan standar TB/T 2340-2012 UT Rail Tester yang dikeluarkan oleh Kementerian Kereta Api ((China), peralatan ini mampu tugas deteksi untuk rel mulai dari 43 ~ 75kg / m jenis.Flangdari rel, yang berlaku untuk kereta api, kereta api berkecepatan tinggi dan kereta bawah tanah.
Instrumen mengadopsi modus host ultrasonik + operasi terminal dan terhubung melalui Wifi nirkabel.Fungsi Internet plus instrumen dapat diperluas untuk mewujudkan berbagai fungsi seperti pemisahan deteksi manusia-mesin, data online, offline real-time storage, posisi GPS, data cloud storage, dll Dan Anda dapat menyesuaikan terminal operasi ultrasonik Anda sendiri sesuai dengan kebutuhan pelanggan sendiri.
2. Fitur
(1) Kerangka troli kompak, tahan lama dan mudah dirawat;
(2) Tangki air kotak alat berkapasitas besar;
(3) pemegang probe angkat integral, probe mudah dilepas dan diganti;
(4) Ukuran kecil dan portabel, dengan panel sentuh industri tiga-bukti;
(5) Indikator kinerja yang sangat baik, sesuai dengan standar yang relevan;
(6) Mendukung penentuan posisi GPS, penyimpanan data cloud, pengenalan suara otomatis dan fungsi lainnya;
(7) Aplikasi fungsional yang memenuhi kebutuhan deteksi cacat.

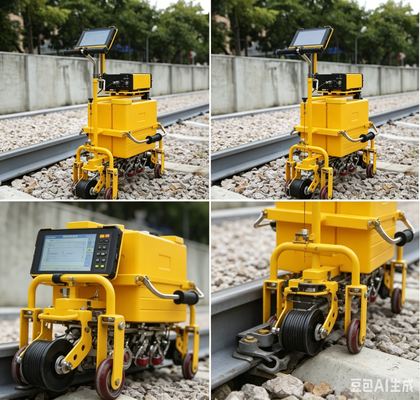

3. Struktur penampilan troli
4. Struktur penampilan instrumen
Instrumen ini kecil dan portabel, dimensi keseluruhan: 94X222X225mm, berat bersih sekitar 1,8kg
5.Tangki air kotak alat berkapasitas besar
Tangki air plastik, diisi dengan air adalah 20L.
6.Integrated pemegang probe
Semua probe ditutup di bagian bawah mobil, yang dapat diangkat atau dilepas dengan satu cara, dan probe dapat dilepas dan diganti lebih nyaman.
7Tablet industri tiga-proof
Tablet layar sentuh industri tiga, tahan debu, tahan air dan tahan kejut.
8Perangkat lunak aplikasi deteksi cacat khusus instrumen
Untuk karakteristik operasi panel sentuh, perangkat lunak aplikasi yang dirancang khusus memudahkan pemilihan fungsi dan penyesuaian parameter.
9.Perangkat lunak deteksi kesalahan komputer pemutaran data
Kecepatan pemutaran data dapat diatur, mendukung pemutaran cerdas, skrining acara, statistik, pencarian data, pencetakan, ekspor dan fungsi lainnya.
Lampiran 1. Fitur dan Fitur
- Penampilan inang kompak, kokoh dan ringan, danpemasangan dan pembongkaran sederhana. kemampuan beradaptasi lingkungan yang baik, suhu lingkungan kerja -15 °C ~ 45 °C, waktu kerja terus-menerus tidak kurang dari 8 jam,anti getaran dan anti gangguan, kelas perlindungan IP65.
- Host memiliki beberapa saluran deteksi cacat (berbagai probe dapat dihubungkan pada sudut yang berbeda), dan siklus berbagi waktu berurutan bekerja.
- Sonde 0, 37 dan 70 derajat dirancang untuk mendeteksi sepenuhnya bagian utama rel.
- Struktur host adalah dalam bentuk "server + klien". "Server", host (tanpa input dan tampilan), adalah modul ultrasound 1-N channel; "klien" adalah terminal operasi (input dan tampilan),host dan client (operation terminal) melalui koneksi jaringan kabel LAN (atau wireless WIFI) untuk komunikasi jaringan.
- Sirkuit transmisi mode eksitasi pulsa gelombang persegi negatif
- Filter analog meningkatkan rasio sinyal ke kebisingan.
- Keuntungan saluran adalah kombinasi dari keuntungan dasar + keuntungan kompensasi.
- Jangkauan deteksi, kecepatan suara material, dan pergeseran denyut nadi diatur secara otomatis sesuai dengan jenis rel yang dipilih.
- Fungsi dari parameter dasar ultrasonik konvensional dapat diatur secara manual (jarak deteksi, kecepatan suara material, titik nol probe, tepi depan, sudut, posisi awal gerbang,lebar dan tingkat, dll.).
- Dengan fungsi penolakan.
- Frekuensi pengulangan saluran ditetapkan pada 400 Hz per saluran.
- Dengan fungsi channel proofing.
- Ini memiliki fungsi tampilan A, B dan A + B.
- Dengan fungsi alarm suara dan cahaya.
- Dengan fungsi perintah suara.
- Proses implementasi mobil memiliki fungsi peringatan kecepatan tinggi.
- Ini memiliki fungsi untuk secara otomatis mengukur jalur suara, jarak horizontal dan vertikal gelombang tertinggi di gerbang alarm.
- Ini memiliki fungsi penandaan (kerusakan, nomor jalur, mobil maju, tarik mundur, dll.).
- Fungsi kurva kompensasi built-in, kurva dapat diedit (baru, dimodifikasi, dihapus).
- Volume dan frekuensi alarm dapat disesuaikan untuk setiap saluran.
- Dengan deteksi probe kopling kegagalan fungsi.
- Gerbang saluran, bentuk gelombang, indikasi alarm, indikasi arah probe, indikasi sudut probe, fungsi kustomisasi warna saluran tampilan B.
- Dengan tampilan antarmuka fungsi kustomisasi warna latar belakang.
- Pengguna dapat menyesuaikan parameter pekerjaan tambahan.
- Fungsi rekaman penuh deteksi kesalahan
- Fungsi pengelolaan data deteksi kesalahan (menyimpan, menghapus, menarik, memutar kembali, mengekspor).
- Perangkat lunak host dan terminal operasi dapat ditingkatkan melalui flash drive USB eksternal.
- Dengan fungsi input operasi layar sentuh, keyboard Bluetooth eksternal dapat terhubung.
- Dengan fungsi informasi lokasi GPS.
- Dengan tampilan kecepatan instan.
- Dengan fungsi uji jarak tempuh.
- Ini memiliki fungsi menumbuk.
- Fungsi pembekuan bentuk gelombang.
- Komunikasi jaringan ((Dikoneksi ke terminal operasi)
- Mainkan kembali data di komputer Anda
- Dengan fungsi demonstrasi operasi perangkat lunak instrumen, dapat digunakan untuk pelatihan pengguna instrumen
