HD-170PCM Portable Pipeline Current Mapper Detektor Kondisi Pelapis Pipa Gas Minyak Terkubur Fungsi GPS

HD-170PCM Portable Pipeline Current Mapper Terkubur Gas Oil Pipeline Coating Condition Detector Fungsi GPS

Gambaran umum:

Detektor kondisi lapisan anti korosi pipa terintegrasi HUATEC dapat memeriksa pipa yang terkubur tanpa penggalian,secara kuantitatif menilai kerusakan lapisan anti korosi eksternal pipa yang terkuburTeknologi deteksi ini tidak hanya dapat digunakan sebagai alat inspeksi dan penerimaan untuk pipa yang baru selesai,tapi juga untuk pemantauan rutin pipa yang beroperasi. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsHal ini secara luas berlaku untuk penilaian kualitas lapisan anti korosi eksternal untuk pipa anti korosi minyak, gas alam, gas kota dan air keran, dll.

Parameter teknis:

Fitur:

* Ultra-sempit bandpass 0.2HZ phase-locked loop DSP filter digital

* Penerima sensitivitas tinggi secara signifikan meningkatkan kedalaman deteksi dan jarak.

* Detektor ACVG (A-frame) independen, tidak perlu terhubung ke penerima, keandalan tinggi;

* Bingkai berbentuk A memiliki fungsi tampilan tegangan baterai, pengukuran nilai dB dari ukuran titik kerusakan lapisan anti korosi,dan indikasi arah titik kerusakan lapisan anti korosi.

* Fungsi posisi GPS, pemetaan otomatis rute pipa;

* Panah kiri dan kanan menunjukkan posisi pipa, memungkinkan lokasi pipa dengan cepat.

*Perangkat lunak analisis data dapat mengekspor data catatan asli dan secara otomatis menghasilkan laporan deteksi.

* Perangkat lunak analisis data dapat menghitung nilai Y dari tingkat attenuasi arus, nilai P dari kepadatan titik kerusakan lapisan anti korosi,dan nilai Rg dari resistivitas isolasi lapisan anti korosi.

* Hasil ekspor dari perangkat lunak analisis data sesuai dengan standar nasional (GB/T 19285-2014).

*Perangkat lunak analisis data memiliki sertifikat pendaftaran hak cipta perangkat lunak.

Prinsip kerja

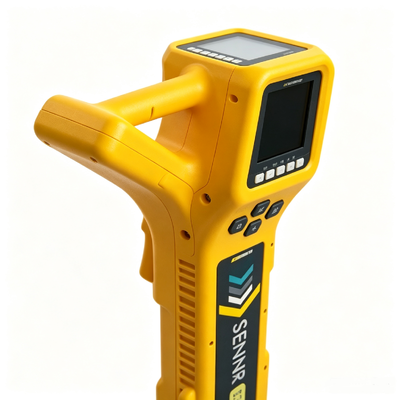

HD-170PCM terdiri dari tiga bagian: pemancar, penerima dan detektor (A-frame).dan penerima genggam digunakan untuk melacak rute pipa, dengan tepat menemukan titik kerusakan dan mengukur arus. intensitas arus pada pipa berkurang dengan peningkatan jarak.bahan pipa dan lingkungan tanah tetap tidak berubah, semakin baik isolasi lapisan anti korosi ke tanah, semakin sedikit kehilangan arus dan semakin kecil attenuasi.mengelupas, dan kinerja isolasi lebih buruk, kehilangan arus akan lebih parah dan atenuasi akan lebih besar.

Ketika sinyal frekuensi ultra rendah (CP) dekat dengan sinyal DC dimuat ke pipa,gradien tegangan yang terbentuk oleh titik yang rusak dari lapisan anti korosi pipa dan tanah dengan demikian menetapkan distribusi medan listrik tanah di tanah di atas pipaSemakin dekat dengan titik kerusakan, semakin besar gradien tegangan, dan semakin besar kepadatan arus di tanah di atas pipa.semakin besar kepadatan arus di dekatnyaInstrumen probe mendeteksi posisi pipa, menjaga detektor di posisi pipa. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.

Perangkat lunak evaluasi:

1. Software Gambaran Umum

In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, informasi kedalaman yang terkubur, informasi arus dalam pipa, ukuran titik kerusakan lapisan anti korosi, dll.),sesuai dengan standar nasional (GB/T 19285-2014) dan standar industri yang relevan, Sediakan laporan penilaian lapisan anti korosi dari bagian pipa yang diuji (laporan grafik, laporan teks), and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: Pemantauan lapisan anti korosi, perbaikan lokal lapisan anti korosi, perbaikan besar lapisan anti korosi, dll. dan dapat dicetak dalam bentuk laporan,menyediakan dasar referensi yang dapat diandalkan bagi pemilik pipa dan memfasilitasi arsip.

2Fungsi perangkat lunak

Berdasarkan data pengukuran di lokasi pipa yang terkubur oleh penerima (seperti arus, kedalaman pengeboran, garis bujur dan garis lintang, jarak, ukuran titik kerusakan, dll.),kurva dan laporan yang relevan dihasilkanPerangkat lunak ini memiliki fungsi berikut:

1. Ini dapat terhubung ke penerima meter pipa, dan data saat ini, pipa kedalaman penguburan, garis bujur dan garis lintang,jarak dan data lain yang disimpan selama proses pengukuran dapat diimpor ke perangkat lunak (atau data yang relevan yang dikumpulkan di lokasi dapat dimasukkan secara manual)Sementara itu, dalam keadaan yang terhubung, data yang disimpan dalam instrumen dapat dibersihkan.

2Setelah data diimpor, perangkat lunak dapat menghitung nilai arus tingkat attenuasi Y, nilai kepadatan P dari titik kerusakan lapisan anti korosi,dan nilai resistivitas isolasi Rg dari lapisan anti korosi berdasarkan data impor.

3. Data yang diimpor dan data setelah perhitungan yang relevan dapat diedit.

4. Data dapat dijelajahi, dan data yang disimpan dapat ditampilkan dalam bentuk tabel statistik.Laporan yang dibentuk harus disimpan dalam format dokumen kata atau format dokumen PDF.
