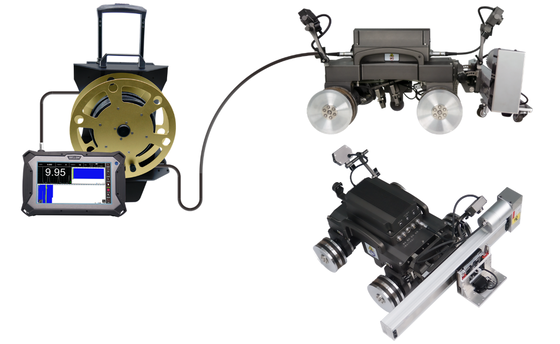

TG-M90 Pengukuran Ketebalan Korosi Perayap Magnetik C-scan dengan Sistem Kontrol Jarak Jauh dan Tanpa Perlu Couplant

TG-M90 Pengukuran Ketebalan Korosi Perayap Magnetik C-scan dengan Sistem Kontrol Jarak Jauh dan Tanpa Perlu Couplant
TG-M90 Pengukuran Ketebalan Korosi Perayap Magnetik C-scan dengan Sistem Kontrol Jarak Jauh dan Tanpa Perlu Couplant

Gambar besar :  TG-M90 Pengukuran Ketebalan Korosi Perayap Magnetik C-scan dengan Sistem Kontrol Jarak Jauh dan Tanpa Perlu Couplant

Detail produk:
Tempat asal: Cina
Nama merek: HUATEC
Sertifikasi: ISO,CE
Nomor model: TG-M90
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1set
Kemasan rincian: dalam karton berkualitas tinggi
Waktu pengiriman: 15 ~ 25 hari kerja
Syarat-syarat pembayaran: L/C,T/T,Western Union
Menyediakan kemampuan: 5 pcs per bulan
Kontak

TG-M90 Pengukuran Ketebalan Korosi Perayap Magnetik C-scan dengan Sistem Kontrol Jarak Jauh dan Tanpa Perlu Couplant

Deskripsi
Dimensi pengontrol: P220×L145×T60mm Dimensi bodi perayap: P350×L330×T230mm
Berat badan perayap: 17kg Kontrol jarak kabel: 30m (dapat disesuaikan≤50m)
Jari-jari kelengkungan minimum: R: ≥0,75m (tidak ada sisa ketinggian) Kecepatan memanjang: 5~200 mm/dtk

TG-M90 Magnetic Crawler C-scan Pengukuran Ketebalan Korosi
Sistem pengukuran ketebalan korosi canggih ini menghilangkan kebutuhan untuk perancah, polishing permukaan lapisan anti korosi, dan kopling.Ini memungkinkan deteksi jarak jauh yang cepat dari korosi ketebalan dinding di ketinggian tinggi melalui teknologi ultrasonik elektromagnetik inovatif.
Konfigurasi Sistem
Artikel Nama Satuan Jumlah Perhatikan
1 Host (PC dan Software) set 1 10.6 inci layar
2 M90D Magnetic Crawler (Termasuk video dan modul pengukuran ketebalan) set 1
3 Pengontrol potongan 1
4 C-scan Frame/Transverse Grating Arm potongan 1
5 Mekanisme Penandaan Cacat potongan 1 Opsional
6 Unit kabel (sumber listrik, rak penggulung kabel, kabel kontrol) set 1 30m, dapat disesuaikan ≤50m
7 Pengendali Jatuh Tali Keamanan meter 30 Dapat disesuaikan ≤50m
8 Aksesoris lainnya (pad pemotong magnetik, dll.) set 1
Fitur Utama
Tidak perlu perancah • Tidak perlu polesan permukaan • Tidak perlu kopling • Deteksi korosi ketinggian tinggi yang dikendalikan dari jarak jauh
  • Roda magnet permanen bertenaga tinggi dari bumi langka memastikan keselamatan bahkan saat listrik mati
  • Operasi multi-posisi pada permukaan ferromagnetik (horisontal, vertikal, terbalik)
  • Sonde pengukuran ketebalan ultrasonik elektromagnetik untuk skrining korosi cepat
  • Pemindaian komprehensif area korosi yang dicurigai dengan analisis kuantitatif
  • Tampilan scan standar A, B, dan C untuk visualisasi ketebalan yang jelas
  • Kamera video terintegrasi untuk pemantauan inspeksi permukaan secara real time
  • Kontrol jarak jauh dengan jalur pemindaian yang telah ditetapkan untuk operasi otomatis
Spesifikasi Magnetic Crawler & Host
Fitur Fungsi
  • Kamera ganda depan dan belakang terintegrasi untuk pemantauan real-time
  • Penyedutan magnetik yang kuat dengan kapasitas beban vertikal 16kg ke atas
  • Berbagai posisi gerakan: vertikal, horizontal, miring, dan terbalik
  • Keakuratan gerak tinggi dengan deteksi langkah terprogram tingkat milimeter
  • Desain kompak dengan radius belokan kecil untuk manuver yang mudah
  • Panduan berorientasi gerakan dengan pengawasan video makro
  • Jarak penentuan posisi (kesalahan ≤30mm) dengan penandaan cacat opsional
  • Mekanisme penjepit pemindaian profesional untuk perjalanan stabil dan kopling probe
  • Keamanan listrik yang tinggi dengan kabel khusus dan perlindungan terhadap kebocoran
  • Kotak pelindung tertutup untuk EAMT dan modul sirkuit
Parameter teknis
  • Host: CPU ≥ i5/4GHz quad-core, 10,6" layar HD bercahaya tinggi
  • Kabel kontrol: 30m (bisa disesuaikan hingga 50m)
  • Jalur gerak: Pola pemindaian linier, zigzag, dan bentuk busur
  • Gerakan longitudinal: kecepatan langkah 5-200mm/s, ruang bebas penghalang ≤4mm
  • C-scan bracket: 300mm total perjalanan (bisa disesuaikan), kecepatan 0-80mm/s
  • Kurvatur permukaan: R ≥ 0,75m (tidak ada tinggi residu), R ≥ 1,5m (dengan lapisan las)
  • Badan crawler: 350×330×230mm, berat 17kg, melewati lubang Φ450mm
  • Kontroler: 220×145×60mm, layar sentuh 3,5", berat 0,4kg
  • Video: Kamera 3MP ganda (2304×1296 resolusi)
  • Daya: AC100-240V, 50/60Hz, konsumsi ≤200VA
  • Kondisi operasi: -10°C sampai +50°C, kelembaban ≤85%
Unit Pengukuran Ketebalan EAMT
Fitur Fungsi
  • Tidak diperlukan persiapan permukaan - menembus hingga 4 mm lapisan
  • Non-perpendikularitas pengukuran hingga ± 25° untuk posisi fleksibel
  • Berbagai format tampilan: nilai digital, A-scan, B-scan berbasis waktu dan jarak
  • Algoritma cerdas dengan mode pengukuran otomatis, single gate, dan double gate
  • Database kecepatan gelombang pemotongan bahan bawaan dengan nilai yang dapat disesuaikan
Parameter teknis
  • Pengukuran ketebalan: Keakuratan 0,04mm, Jangkauan 2-120mm (Baja)
  • Jarak kerja/angkat: ≤4mm
  • Non-perpendikularitas pengukuran: ± 25°
  • Kisaran kecepatan suara: 1000-9999 m/s, 1 m/s peningkatan penyesuaian
  • Fungsi gerbang: otomatis, gerbang tunggal manual, gerbang ganda manual
  • Sonde ultrasound elektromagnetik: ≤15N sedotan magnetik, Φ30×44mm, berat ≤80g
  • Suhu kerja: -10°C sampai +50°C
Perangkat lunak analisis pengukuran
  • Tampilan bersamaan dari ketebalan, A, B, dan C hasil scan
  • Generasi rekaman tes langsung dengan daftar nilai ketebalan untuk analisis
  • Kompatibel dengan sistem operasi Windows 7-11 (32/64 bit)
Isi Paket Standar
  • Host uji (PC dan Perangkat Lunak) - 1 Set
  • M90D crawler magnetik dengan modul video dan ketebalan - 1 Set
  • Kontroler - 1 Piece
  • C-scan frame/transverse grating arm - 1 Piece
  • Mekanisme penandaan cacat - 1 buah (opsional)
  • Unit kabel dengan kabel catu daya dan kontrol - 1 set
  • Blok uji standar (baja karbon Φ20 × 10 mm) - 1 buah
  • Aksesoris lainnya (pad pemotong magnetik, dll.) - 1 set
  • Penghalang jatuh tali keselamatan - 1 Piece
  • Manual Operasi - 1 Buku
  • Laporan uji pabrik - 1 salinan
  • Kotak transportasi anti getaran - 1 buah
Skenario Aplikasi
TG-M90 Magnetic Crawler in industrial corrosion inspection application
