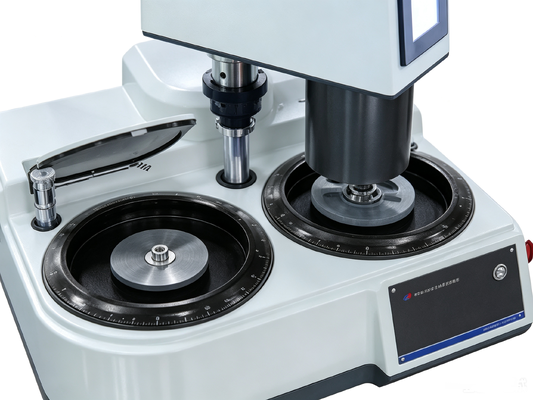

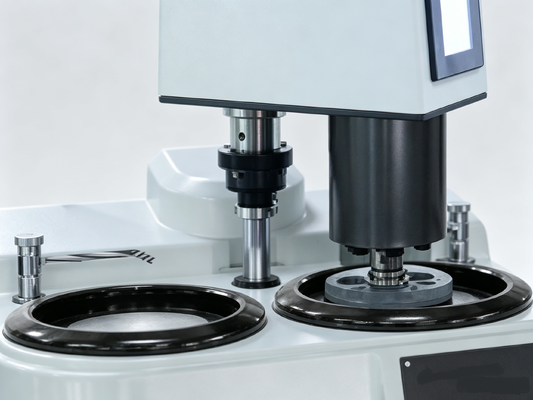

HPA-2000S Penggosok Penggiling Metalografi Presisi Tinggi 5-1000RPM Kecepatan 6 Sampel Peralatan Pemoles Gerinda Batch dengan Tetesan OtomatisR
Pengenalan Produk
Mesin penggilingan dan pemoles metalografi otomatis HPA-2000 S secara bersamaan mendukung:
HAI Beberapa sampel dimuat secara independen
HAI Pemuatan tengah baki sampel
menampung enam sampel sekaligus dan dapat dilengkapi dengan perangkat penyalur otomatis empat saluran (opsional) untuk menyelesaikan proses penggilingan dan pemolesan dengan cara yang sepenuhnya otomatis.
Ⅱ,Fitur
1. Mesin penggilingan dan pemoles metalografi cakram tunggal dan ganda otomatis HPA-2000S, secara bersamaan mendukung:
HAI Beberapa sampel dimuat secara independen
HAI Baki sampel dimuat secara terpusat, memasang enam sampel (hingga delapan dapat disesuaikan) sekaligus untuk menyelesaikan seluruh proses penggilingan dan pemolesan, memastikan bahwa setiap sampel mencapai permukaan yang benar-benar rata.
2. Cakram gerinda dan pemoles serta cakram sampel : Mengatur dan menjalankan semua parameter penggilingan dan pemolesan seperti kecepatan putaran, waktu penggilingan dan pemolesan, arah putaran, dan penutupan katup air, dan menyimpannya secara otomatis agar mudah dipanggil kembali;
3. PLC + motor berdaya tinggi 1KW；
4. Ia menggunakan dua motor independen berkekuatan tinggi 1KW dengan torsi tinggi, dan torsinya tinggi serta konstan berapa pun kecepatannya.
5. Rentang kecepatan lebar, dari 5 rpm hingga 1000 rpm (maksimum 1500 rpm);
6. Meja putar dapat mulai dan berhenti dengan cepat; itu berhenti berputar hanya dalam 2 detik.
7. Semua parameter penggilingan dan pemolesan, seperti kecepatan putaran, waktu penggilingan dan pemolesan, arah putaran, dan penutupan katup air, secara otomatis disimpan dan mudah dipanggil kembali.
8. Merek PLC impor, kualitas andal;
9. Antarmuka layar sentuh membuat pengaturan parameter penggilingan dan pemolesan menjadi nyaman.
10. 3 mode kerja:
1) Mode sepenuhnya otomatis:
Berdasarkan bahan sampel atau kebiasaan pengguna, 99 rangkaian proses (aliran) dapat diatur dan dipanggil kembali.Setiap proses dapat berisi 10 langkah parameter proses(untuk setiap langkah penggilingan atau pemolesan, parameternya adalah: cakram gerinda dan kecepatan putaran kepala gerinda, waktu penggilingan dan pemolesan, dll.).
2) Mode multi-proses:
Berdasarkan setiap langkah penggilingan dan pemolesan, 30 parameter proses dapat diatur dan disebut: cakram gerinda dan kecepatan putaran kepala gerinda, waktu penggilingan dan pemolesan, aliran air, dll.
3) Modus manual:
Untuk mengoperasikan fungsi tertentu perangkat secara individual.
11. Menyimpan 100 proses, yang dapat diimpor dan diekspor;
12. Kontrol ketebalan lapisan penggilingan sampel: Kontrol secara tepat jumlah sampel yang dihilangkan selama penggilingan, penggilingan ke posisi tertentu (opsional);
13. Termasuk penetes otomatis 1, 4, atau 6 saluran (opsional):
1) mesin pemoles mengontrol penetes empat saluran; jenis dan kecepatan penetes semuanya dikendalikan oleh perintah yang dikeluarkan oleh mesin pemoles.
2) Dispenser tetes memiliki tiga mode pengoperasian: manual, online, dan otomatis penuh.
3) Hubungkan ke mesin pemoles dan gunakan cairan sesuai dengan parameter pemolesan yang diatur oleh mesin; setiap mode dapat diatur secara independen: kecepatan tetesan, waktu tetesan.
14. Kepala gerinda dilengkapi penguncian otomatis elektromagnetik, menggantikan kunci pas pengunci kepala gerinda manual untuk kenyamanan yang lebih baik.
15. dengan mudah mengganti cakram anti lengket magnetik, semua proses seperti penggilingan kasar dan halus serta pemolesan kasar dan halus berbagai sampel dapat diselesaikan. Satu disk setara dengan N disk.
16. Beralih antara antarmuka Cina dan Inggris;
17. Pengoperasian kendali jarak jauh seluler (opsional).
Ⅲ,Parameter teknis
|
nama
|
Spesifikasi
|
|
model
|
HPA-2000S
|
|
Cakram gerinda dan pemoles
|
2
|
|
Motor utama cakram gerinda dan pemoles
|
1KW * 2
|
|
Metode pengendalian
|
Layar sentuh + PLC
|
|
metode tekanan
|
Tekanan multi-titik pneumatik (tekanan individu untuk setiap sampel) +Tekanan sentral listrik
|
|
Diameter cakram gerinda (mm)
|
φ254 (opsionalφ20 0 ,φ230,φ30 0 )
|
|
Kecepatan cakram penggilingan dan pemolesan
|
5 -1000 (r/mnt) dengan opsional 1500 (r/mnt)
|
|
Arah putaran cakram pemoles
|
Pilih antara berlawanan arah jarum jam atau searah jarum jam, dengan peralihan otomatis antara maju dan mundur.
|
|
Contoh diameter cakram
|
160mm, dapat disesuaikan
|
|
Bukaan sampel baki sampel
|
φEnam lubang 30mm (opsional:φ30mm delapan lubang,φ30mm enam lubang,φ20mm enam lubang,φ40mm enam lubang,φ50mm tiga lubang, atau dibuat khusus),
|
|
Tekanan sentral
|
10-200N
|
|
Tekanan sampel tunggal
|
(1-40N) x 6, (1-60N) x 8 (opsional)
|
|
Contoh kecepatan putaran disk
|
Kemudinya dapat dialihkan antara maju dan mundur dengan kecepatan 30-200 RPM.
|
|
Modus manual
|
Anda dapat memilih 30 set parameter, setiap set dapat diatur dan dipanggil secara terpisah.
|
|
Modus otomatis
|
99 set proses (aliran), setiap set proses berisi 10 langkah parameter proses (secara otomatis dari proses 1 hingga proses 10, setiap langkah sesuai dengan serangkaian parameter).
|
|
Pemrograman Pengguna
|
Pengguna dapat memprogram dan memanggil...
|
|
Kontrol ketebalan penggilingan sampel
|
Akurasi kontrol ketebalan 0,05 mm (opsional)
|
|
Tekanan sumber gas
|
0,6MPa
|
|
Metode penguncian kepala gerinda
|
Elektromagnetik Otomatis
|
|
penetes
|
1 saluran, 4 saluran, dan 6 saluran (opsional) dapat dikontrol dengan mesin pemoles.
|
|
catu daya
|
Tegangan: AC220V; Frekuensi: 50Hz; Daya: 2KW
|
|
Dimensi eksternal (mm)
|
760x730x700
|
|
berat
|
74kg
|
Ⅳ,Lampiran utama
|
nama
|
kuantitas
(Piring ganda)
|
nama
|
kuantitas
(Piring ganda)
|
|
Disk magnetik (254mm)
|
2
|
Baki anti lengket
|
2
|
|
Amplas berperekat, 254mm (atau 250mm), 180#, 600#, 1000#.
|
masing-masing 2 buah
|
Kain pemoles (dengan perekat, 250mm)
Beludru, kanvas
|
masing-masing 1
|
|
Cairan penggilingan dan pemoles suspensi berlian
1 mikrometer, 6 mikrometer, 200 ml
|
1 botolsetiap
|
Batang pengungkit pelat anti lengket (digunakan untuk memasang dan mencongkel pelat anti lengket)
|
1
|
|
Manual instruksi produk, sertifikat produk
|
2 eksemplar
|
|
|
一, Pilihan
1. Perlengkapan kontrol jumlah penggilingan memutar satu divisi, yang setara dengan 0,02 mm.
2. Dispenser tetes otomatis empat saluran
3. Modul operasi kendali jarak jauh seluler
4. pompa udara
5. Huawei MediaPad M6 10,8 inci Kirin 980, RAM 4GB + penyimpanan 64GB, WiFi
6. Bahan habis pakai yang umum digunakan:
|
MAGNOMET
|
Nampan anti lengket 5 lembar/kotak, diameter:Φ250mm
Permukaannya dilengkapi lapisan anti lengket khusus, sehingga Anda dapat menempelkan amplas atau kain pemoles dengan bahan perekat pada baki agar mudah diganti tanpa meninggalkan residu. Ini dapat digunakan kembali.
Disk ini digunakan langsung pada disk magnetik BUEHLER atau STRUERS;
Pengganti MagnoMet dan MagnoPad Buehler
|
|
G SC 250A
|
Amplas metalografi 100 lembar/bungkus
Abrasive: Silikon karbida hitam
Penunjukan ukuran partikel: P80#, 120#, 180#, 3 , 2, 0#, 6 , 00#, 800#, 1000#, 1200#, 1500#, 2000#
Ukuran:ΦTahan air 250 mm
Dengan dukungan perekat, amplas dapat langsung dipasang pada roda gerinda.
|
|
FT2 5 0 SEBUAH
|
Kain pemoles metalografi 10 lembar/bungkus
Beludru (tumpukan panjang) / Kanvas (tumpukan pendek) / Kain wol (tumpukan pendek) / Sutra (tanpa tumpukan)Φ2 50mm
Dukungan perekat: Kain dapat langsung dipasang pada cakram gerinda.
|
|
DSU
|
Bubur pemoles suspensi berlian 500 ml/botol
Berlian tersuspensi dalam cairan dan didistribusikan secara merata melalui botol semprot atau tetesan otomatis.
Ukuran partikel: 0,25, 0,5, 1, 1,5, 2,5, 3, 3,5, 5, 6, 7, 9, 10, 14, 15, 20, 28, 40 mikrometer, cocok untuk berbagai bahan.
|
