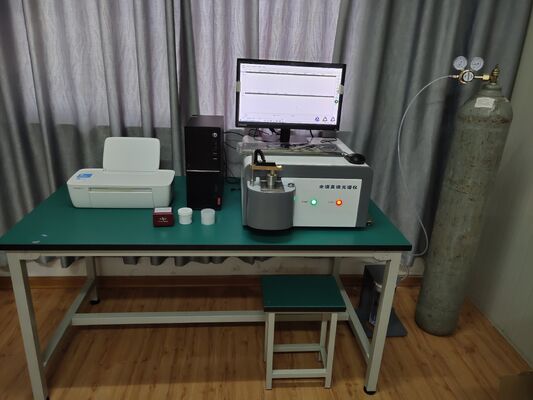

HXRF-QP880 Digital Optical Emission Spectroscopy Analyzer Otomatis Kalibrasi Optik Tungsten Elektrode Mesin pengujian bahan logam
1.Gambaran Umum Instrumen
HXRF-QP880 Full Spectrum Optical Emission Spectrometer mengadopsi standar internasional desain dan teknologi manufaktur.Ini menggunakan perangkat akuisisi sinyal CMOS paling canggih dari Jepang Hamamatsu Co.. Setiap CMOS dapat mengatur jumlah percikan secara terpisah. Ini mengadopsi desain ruang cahaya vakum dan sumber cahaya eksitasi digital penuh..Ini CMOS Spektrometer tidak hanya mengandung fitur spektrum penuh dari CCD spektrometer tetapi juga memiliki keuntungan dari PMT spektrometer yang memiliki batas deteksi yang sangat rendah untuk unsur nonmetallic. Desain seluruh mesin wajar. Ia juga memiliki banyak keuntungan seperti operasi yang mudah, hasil tes akurasi tinggi, stabilitas jangka panjang dll.
1)Parameter teknis utama
|
Bidang Aplikasi
|
Metallurgy, foundry, mesin, penelitian ilmiah, inspeksi komoditas, mobil, petrokimia, pembuatan kapal, tenaga listrik, penerbangan, tenaga nuklir, peleburan logam dan logam nonferrous,industri pengolahan dan pemulihan.
|
|
Matriks Analisis
|
Fe, Al, Cu, Zn, Ni, Mg, Pb dll.
|
|
Sistem optik
|
Para-Runge-Roland Sirkular Full-Spectral vakum sistem optik
|
|
Jangkauan Gelombang
|
160 ~ 580nm
|
|
Panjang fokus kisi
|
401mm
|
|
Detektor
|
Array CMOS berkinerja tinggi
|
|
Jenis Sumber Cahaya
|
Sumber cahaya digital, teknologi pra pembakaran energi tinggi.
|
|
Frekuensi pelepasan
|
100-1000Hz
|
|
Arus Pelepasan
|
Max 400A
|
|
Kekuatan Kerja
|
AC220V 50/60Hz 1200W
|
|
Waktu Analisis
|
Berdasarkan jenis sampel, biasanya sekitar 20an.
|
|
Jenis elektrod
|
Tungsten Spray Electrode
|
|
Kesenjangan Analisis
|
4 mm
|
|
Fungsi Lainnya
|
Suhu, perangkat lunak kontrol otomatis tekanan, pemantauan komunikasi.
|
2)Fitur Teknis Utama
|
Sistem Optik Berkinerja Tinggi
|
The arc flame generated by the excitation of optical system is directly introduced into the vacuum optical chamber by the lens which realizes the optical path through and effectively reduces the loss of the optical path.
|
|
Detektor CMOS presisi tinggi dapat secara akurat mengukur unsur non-logam seperti C, P, S, As, B, N dan semua jenis unsur logam.
|
|
Hasil tes akurat, dapat direproduksi dan stabil jangka panjang.
|
|
Kalibrasi jalur optik otomatis
|
Kalibrasi jalur optik otomatis Sistem optik pemindaian garis spektrum otomatis untuk memastikan keakuratan penerimaan dan menghilangkan pekerjaan pemindaian puncak yang membosankan.
|
|
Instrumen secara otomatis mengidentifikasi garis spektrum tertentu dan membandingkannya dengan jalur penyimpanan asli, menentukan posisi drift,dan menemukan posisi piksel saat garis analitik untuk pengukuran.
|
|
Desain Lensa Plugged
|
Sistem optik vakum mengadopsi jendela insiden unik dan isolasi vakum yang dapat dioperasikan dalam keadaan kerja sistem vakum.Lensa optik mengadopsi struktur lensa plugged yang nyaman untuk pembersihan dan pemeliharaan harian.
|
|
Tabel Spark terbuka
|
Desain penjepit sampel yang fleksibel dari meja percikan terbuka dirancang untuk memenuhi analisis sampel untuk berbagai bentuk dan ukuran di situs pelanggan.
|
|
Analisis minimum kawat dapat mencapai 3 mm menggunakan penjepit sampel kecil.
|
|
Teknologi Elektron Jet
|
Menggunakan teknologi elektroda semprotan paling canggih di dunia dan menggunakan elektroda tungsten aliran jet argon akan terbentuk di sekitar elektroda di bawah keadaan bersemangat.Jadi titik eksitasi tidak akan bersentuhan dengan udara luar selama proses eksitasi dan akurasi eksitasi akan ditingkatkan.
|
|
Dengan desain gas argon yang unik, sangat mengurangi jumlah konsumsi gas argon dan menghemat biaya pelanggan.
|
|
Modul Jalur Gas Terintegrasi
|
Sistem jalur udara mengadopsi desain bebas pemeliharaan modul jalur gas alih-alih katup solenoid dan flowmeter.Fungsi diri meniup dari elektroda menciptakan lingkungan yang baik untuk eksitasi.
|
|
Sumber Cahaya Eksitasi Digital
|
Sumber cahaya rangsangan digital mengadopsi sumber cahaya rangsangan plasma paling canggih di dunia. Energi super stabil dilepaskan ke lingkungan argon untuk merangsang sampel.
|
|
Pulsa eksitasi digital penuh digunakan untuk memastikan resolusi ultra-tinggi dan output stabilitas plasma sampel yang tinggi.
|
|
Parameter sumber cahaya dapat disesuaikan secara sewenang-wenang untuk memenuhi persyaratan eksitasi berbagai bahan.
|
|
Akuisisi Data Berkecepatan Tinggi
|
Instrumen ini mengadopsi detektor CMOS berkinerja tinggi dan setiap CMOS memiliki fungsi mengumpulkan dan menganalisis data.Hal ini dapat secara otomatis memantau dan mengontrol kondisi operasi modul seperti suhu, vakum, tekanan argon, sumber cahaya, ruang eksitasi dll.
|
|
Transmisi Data Ethernet
|
Kartu Ethernet dan protokol TCP/IP digunakan antara komputer dan spektrometer untuk menghindari kekurangan interferensi elektromagnetik dan penuaan serat optik.komputer dan printer sepenuhnya eksternal yang nyaman untuk meningkatkan dan mengganti.
|
|
Memantau jarak jauh status instrumen, sistem kontrol multi-saluran dan memantau semua parameter instrumen.
|
|
Kurva kerja prafabrikasi
|
Dengan bahan dan kelas yang berbeda dari perpustakaan standar, kurva kerja pabrik prefabrikasi sebelum pengiriman yang nyaman untuk instalasi dan pengoperasian untuk produksi tepat waktu.
|
|
Program analisis akan berbeda tergantung pada logam dan elemen.Menurut program analisis, kondisi tes optimal dapat dipilih secara otomatis.
|
|
Lingkup analisis dilampirkan ke spesifikasi dan dapat secara bebas ditarik atau diperluas sesuai dengan sampel standar yang disediakan oleh pengguna.
|
|
Kecepatan Analisis Cepat
|
Kecepatan analisisnya sangat cepat, hanya butuh 20 detik untuk satu tes.
|
|
Menurut bahan analisis yang berbeda, dengan mengatur waktu pra pembakaran dan waktu pengukuran, instrumen dapat mencapai efek analisis terbaik dengan waktu terpendek.
|
|
Analisis multi-matriks
|
Desain jalur optik mengadopsi struktur kompas. Detektor diatur secara bergantian ke atas dan ke bawah sehingga semua garis spektrum diterima.analisis multi-matriks dapat direalisasikan.
|
|
Sangat mudah untuk menambahkan matriks, jenis bahan dan elemen analitis tanpa biaya perangkat keras sesuai dengan kebutuhan produksi.
|
|
Sistem Perangkat Lunak Bahasa Cina-Inggris
|
Perangkat lunak operasi instrumen sepenuhnya kompatibel dengan sistem Windows 7/8/10.
|
|
Perangkat lunak ini mudah dioperasikan bahkan tanpa pengetahuan spektrometer dan pengalaman operasional.
|
2.Konfigurasi Teknis
1)Spesifikasi dan Parameter Teknis
|
Artikel
|
Indeks
|
|
Matriks Analisis
|
Fe, Al, Cu, Zn, Ni, Pb, Mg dll.
|
|
Waktu Analisis
|
Berdasarkan jenis sampel, biasanya 20an.
|
|
Sistem optik
|
Para-Runge
|
|
Jangkauan Gelombang
|
160️580nm
|
|
Kekuatan Kerja
|
(220±20)V AC,(50 ± 1)Hz,Sumber daya satu fase dengan perlindungan grounding.
|
|
Suhu Kerja
|
(10️30)°C
|
|
Suhu penyimpanan
|
(0️45)°C
|
|
Kelembaban Kerja
|
20% 80%
|
|
Persyaratan kemurnian gas argon
|
99.999%
|
|
Tekanan masuk gas argon
|
0.5MPa
|
|
Argon gas flow meter
|
Tingkat aliran eksitasi 3,5L/menit,Menjaga laju aliran 0,4L/menit,Tingkat aliran standby 0,1 L/menit.
|
|
Kekuatan Eksitasi Maksimal
|
400VA
|
|
Standby Rata-rata Daya
|
100VA
|
|
Jenis Sumber Cahaya
|
Sintesis pulsa semua sumber cahaya digital (pulsa yang dapat diprogram semua sumber cahaya digital)
|
|
Frekuensi pelepasan
|
Maksimal 1000 Hz
|
|
Arus Pelepasan
|
Max 400A
|
|
Pulsa pembakaran
|
1️14kV
|
|
Spark Eksitasi Pulsa
|
20️230V
|
|
Pulsa eksitasi busur
|
20️60V
|
|
Diameter Lubang Meja Spark
|
13 mm
|
2)Sistem optik
Aku Sistem optik spektrum penuh dengan struktur lpa-Runge
Aku Jangkauan Gelombang: 160️580nm
Aku Detektor CMOS berkinerja tinggi
Aku Ketahanan terhadap perubahan suhu lingkungan
Aku Desain ruang optik terintegrasi, detektor CMOS memastikan gelombang pendek untuk mencapai kinerja terbaik.
Aku Kontrol suhu konstan dari ruang optik.°C.
3)Sampel Spark Table
Aku Desain khusus ruang eksitasi membuat pembersihan ruang eksitasi sampel lebih nyaman.
Aku The optimized argon gas path is designed to ensure the effective cooling of the firing station and the effective entry of metal dust into the filter during the excitation process which makes the sample excitation more stable and greatly reduces the intake of metal dust by the human bodyIni untuk melindungi kesehatan dan keselamatan operator.
Aku Ruang eksitasi yang lebih kecil yang membuat konsumsi argon lebih sedikit.
Aku Sampel yang mudah digunakan.
Aku Elektrod memiliki fungsi self-blowing yang membuat umur elektroda lebih lama dan jauh lebih mudah untuk membersihkan elektroda.
Aku Ukuran pori yang terinspirasi 13 mm lebih menguntungkan untuk analisis sampel.
Aku Generator sampel terbuka dapat digunakan untuk analisis sampel dari berbagai ukuran dan bentuk.
Aku Desain struktur lensa membuat pembongkaran dan pengelasan lensa lebih nyaman dan desain pencucian argon dapat memperpanjang siklus pembersihan lensa.
4)Sumber Cahaya Digital
Aku Pulse synthesis full digital light source (programmable pulse full digital light source). frekuensi tertinggi hingga 1000 Hz.
Aku Teknologi pra pembakaran energi tinggi
Aku Desain yang optimal dari kontrol dan sirkuit daya dan fungsi perlindungan keamanan eksitasi yang sempurna.
Aku Memberikan bentuk gelombang eksitasi percikan, busur atau kombinasi yang optimal untuk sampel analisis yang berbeda.
Aku FrekuensiAku tidak tahu.100️1000)Hz
Aku Arus Pelepasan:maksimum 400 A
5)Sistem Akuisisi Data
Aku Prosesor DSP berkinerja tinggi dengan fungsi pengambilalihan dan kontrol data kecepatan ultra tinggi.
Aku Akuisisi percikan tunggal dan akuisisi keterlambatan spektrum untuk mencapai pengukuran kandungan elemen yang lebih dioptimalkan.
Aku Komputer eksternal (opsional pengguna)
Aku Transmisi data Ethernet berkecepatan tinggi
6)Perangkat lunak analisis
Aku Perangkat lunak analisis grafis berdasarkan sistem operasi Windows, nyaman dan praktis.
Aku Fungsi diagnostik sistem otomatis lengkap.
Aku Fungsi manajemen database yang sempurna, mudah untuk menanyakan dan meringkas data.
Aku Algoritma koreksi cerdas untuk memastikan stabilitas dan keandalan instrumen.
Aku Informasi garis spektrum lengkap dan algoritma deduksi interferensi untuk memastikan analisis lebih akurat.
Aku Mengadaptasi ke sistem operasi Windows terbaru.
7)Daftar komponen inti utama dan asal
|
Tidak, tidak.
|
Nama
|
Merek
|
Asal usul
|
|
1
|
CMOS Array
|
HAMAMATSU
|
Jepang
|
|
2
|
Penggaring
|
Zeiss
|
Jerman
|
|
3
|
Kacamata optik
|
Zeiss
|
Jerman
|
|
4
|
Serat optik
|
Agilent
|
Cina
|
|
5
|
Patah
|
lenoxlaser
|
Cina
|
|
6
|
Filter
|
TDK
|
Jepang
|
|
7
|
Sensor Tekanan
|
SSI
|
Cina
|
|
8
|
Blok katup
|
Serangan udara.
|
Taiwan
|
|
9
|
Sumber Cahaya Digital Modular
|
nuojin
|
nuojin
|
|
10
|
Kontrol Master dan Akuisisi Data
|
nuojin
|
nuojin
|
|
11
|
Sistem optik vakum
|
nuojin
|
nuojin
|
|
12
|
Modul Stasiun Penembakan
|
nuojin
|
nuojin
|
|
13
|
Perangkat Lunak Sistem
|
nuojin
|
nuojin
|
|
14
|
Komputer
|
Len ovo
|
Cina
|
|
15
|
Printer
|
HP
|
Cina
|
|
16
|
Sampel Standar
|
Standar Nasional
|
Merek Cina atau Asing
|
3.Elemen Analisis dan Jangkauan
|
Program
|
Paduan Fe-Rendah
|
Baja Fe-Cr-Ni
|
Baja Fe-Cr
|
|
Elemen
|
Min
|
Maksimal
|
Min
|
Maksimal
|
Min
|
Maksimal
|
|
C
|
0.0006
|
1.3
|
0.008
|
2.5
|
0.04
|
2.2
|
|
Ya.
|
0.01
|
3.9
|
0.09
|
4
|
0.1
|
1.4
|
|
Mn
|
0.03
|
2.1
|
0.12
|
16
|
0.1
|
1.5
|
|
P
|
0.002
|
0.12
|
0.003
|
0.3
|
0.006
|
0.05
|
|
S
|
0.002
|
0.16
|
0.001
|
0.4
|
0.001
|
0.3
|
|
Cr
|
0.01
|
4.5
|
7.4
|
32
|
7.8
|
24
|
|
Tidak
|
0.004
|
4.4
|
0.8
|
48
|
0.09
|
4.2
|
|
Mo
|
0.0004
|
1.3
|
0.08
|
4.2
|
0.02
|
1
|
|
Al
|
0.003
|
1.5
|
0.005
|
1.7
|
0.1
|
1.7
|
|
Cu
|
0.0002
|
0.5
|
0.05
|
4.5
|
0.02
|
0.5
|
|
Co.
|
0.001
|
0.5
|
0.008
|
17
|
0.01
|
0.5
|
|
Ti
|
0.002
|
1.2
|
0.005
|
1.1
|
0.006
|
0.4
|
|
Nb
|
0.002
|
0.3
|
0.02
|
2
|
|
|
|
V
|
0.0003
|
0.9
|
0.02
|
9.5
|
0.03
|
1.1
|
|
W
|
0.03
|
2.1
|
0.002
|
4.1
|
0.05
|
0.7
|
|
Pb
|
0.0003
|
0.03
|
0.0001
|
0.02
|
|
|
|
B
|
0.0006
|
0.02
|
0.0007
|
0.02
|
|
|
|
Sn
|
0.001
|
0.09
|
0.0003
|
0.05
|
|
|
|
Zn
|
0.002
|
0.04
|
0.006
|
0.008
|
|
|
|
Sebagai
|
0.0007
|
0.1
|
0.0004
|
0.04
|
|
|
|
Bi
|
0.0001
|
0.01
|
0.00004
|
0.003
|
|
|
|
Zr
|
0.004
|
0.35
|
|
|
|
|
|
Ca
|
0.0004
|
0.002
|
0.0003
|
0.001
|
|
|
|
Sb
|
0.0002
|
0.02
|
0.0005
|
0.022
|
|
|
|
N
|
0.002
|
0.09
|
0.004
|
0.9
|
|
|
|
Fe
|
Matriks
|
Matriks
|
Matriks
|
|
Program
|
Besi Cairan Fe
|
Cast Fe-Cr-hard
|
Baja Fe-Mn
|
Baja Fe-Tool
|
|
Elemen
|
Min
|
Maksimal
|
Min
|
Maksimal
|
Min
|
Maksimal
|
Min
|
Maksimal
|
|
C
|
1.8
|
4.5
|
0.9
|
3.4
|
0.5
|
2.4
|
0.08
|
2.2
|
|
Ya.
|
0.2
|
4.7
|
0.2
|
2.5
|
0.3
|
1.7
|
0.04
|
1.5
|
|
Mn
|
0.06
|
4.7
|
0.1
|
2.4
|
5.3
|
23
|
0.04
|
1.7
|
|
P
|
0.02
|
0.8
|
0.01
|
0.3
|
0.01
|
0.2
|
0.004
|
0.07
|
|
S
|
0.003
|
0.2
|
0.01
|
0.15
|
0.006
|
0.11
|
0.001
|
0.06
|
|
Cr
|
0.03
|
10.5
|
0.4
|
34
|
0.08
|
3.8
|
1.8
|
14
|
|
Tidak
|
0.05
|
6.8
|
0.05
|
32
|
0.04
|
3.5
|
0.07
|
0.55
|
|
Mo
|
0.01
|
2.1
|
0.1
|
4
|
0.1
|
2
|
0.02
|
9.4
|
|
Al
|
0.002
|
0.12
|
|
|
0.008
|
0.12
|
0.005
|
1.6
|
|
Cu
|
0.06
|
2.2
|
0.06
|
1.5
|
0.02
|
0.6
|
0.04
|
0.5
|
|
Co.
|
0.008
|
0.03
|
|
|
0.007
|
0.1
|
0.008
|
8
|
|
Ti
|
0.007
|
1
|
0.01
|
0.14
|
0.004
|
0.4
|
|
|
|
Nb
|
0.002
|
0.7
|
0.1
|
0.7
|
0.08
|
0.42
|
|
|
|
V
|
0.01
|
0.7
|
0.02
|
1.2
|
0.01
|
0.84
|
0.03
|
2.5
|
|
W
|
0.007
|
1
|
|
|
|
|
0.06
|
19
|
|
Pb
|
0.0002
|
0.04
|
|
|
|
|
0.0001
|
0.07
|
|
Mg
|
0.001
|
0.14
|
|
|
|
|
|
|
|
B
|
0.002
|
0.5
|
|
|
0.0009
|
0.02
|
|
|
|
Sn
|
0.003
|
0.3
|
|
|
0.008
|
0.07
|
0.007
|
0.05
|
|
Aku tidak tahu.
|
0.002
|
0.12
|
|
|
|
|
|
|
|
Ce
|
0.004
|
0.09
|
|
|
|
|
|
|
|
N
|
|
|
|
|
0.01
|
0.09
|
0.008
|
0.05
|
|
Te
|
0.014
|
0.016
|
|
|
|
|
|
|
|
Fe
|
Matriks
|
Matriks
|
Matriks
|
Matriks
|
|
Program
|
Al-Si paduan
|
Al-Zn paduan
|
Paduan Al-Cu
|
Paduan Al-Mg
|
Alloy murni
|
|
Elemen
|
Min
|
Maksimal
|
Min
|
Maksimal
|
Min
|
Maksimal
|
Min
|
Maksimal
|
Min
|
Maksimal
|
|
Ya.
|
0.02
|
24
|
0.02
|
9.4
|
0.02
|
7
|
0.02
|
2.3
|
0.01
|
1.2
|
|
Fe
|
0.02
|
4
|
0.03
|
1
|
0.05
|
1.9
|
0.07
|
0.8
|
0.01
|
4
|
|
Cu
|
0.005
|
6
|
0.01
|
4.3
|
0.01
|
13
|
0.007
|
1
|
0.002
|
1
|
|
Mn
|
0.005
|
1
|
0.02
|
1
|
0.05
|
1
|
0.03
|
2.4
|
0.001
|
1
|
|
Mg
|
0.01
|
1.5
|
0.01
|
4
|
0.01
|
2.7
|
0.006
|
10.2
|
0.002
|
1
|
|
Cr
|
0.005
|
0.5
|
0.01
|
0.4
|
0.01
|
0.14
|
0.01
|
0.4
|
0.001
|
0.15
|
|
Tidak
|
0.02
|
2.5
|
0.01
|
0.2
|
0.01
|
2.3
|
0.005
|
0.25
|
0.001
|
0.16
|
|
Zn
|
0.005
|
3.5
|
0.01
|
12
|
0.05
|
3.5
|
0.01
|
1
|
0.002
|
0.5
|
|
Ti
|
0.005
|
0.4
|
0.005
|
0.3
|
0.001
|
0.2
|
0.007
|
0.3
|
0.001
|
0.15
|
|
Jadilah
|
0.001
|
0.2
|
|
|
|
|
0.001
|
0.009
|
|
|
|
Bi
|
0.02
|
0.6
|
0.002
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
0.02
|
0.6
|
|
Ca
|
0.002
|
0.03
|
|
|
|
|
|
|
|
|
|
Cd
|
0.001
|
0.3
|
0.002
|
0.3
|
0.01
|
0.3
|
0.01
|
0.3
|
0.001
|
0.3
|
|
Ce
|
|
|
|
|
|
|
0.05
|
0.3
|
0.05
|
0.3
|
|
Co.
|
0.003
|
0.4
|
0.01
|
0.05
|
0.03
|
0.4
|
0.03
|
0.4
|
0.009
|
0.4
|
|
Pergi
|
0.005
|
0.2
|
|
|
|
|
0.009
|
0.02
|
0.002
|
0.06
|
|
Aku tidak tahu.
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
Pb
|
0.005
|
0.5
|
0.005
|
0.5
|
0.01
|
0.5
|
0.001
|
0.5
|
0.002
|
0.5
|
|
Sb
|
0.005
|
0.4
|
|
|
0.1
|
0.4
|
|
|
|
|
|
Sn
|
0.003
|
0.5
|
0.005
|
0.2
|
0.02
|
0.3
|
0.0007
|
0.2
|
0.01
|
0.2
|
|
Sr
|
0.005
|
0.1
|
|
|
|
|
|
|
|
|
|
V
|
0.005
|
0.2
|
0.005
|
0.03
|
0.01
|
0.03
|
0.002
|
0.03
|
0.004
|
0.05
|
|
Zr
|
0.005
|
0.2
|
0.01
|
0.3
|
0.001
|
0.2
|
0.003
|
0.12
|
0.001
|
0.12
|
|
Pr
|
|
|
|
|
|
|
0.005
|
0.03
|
0.005
|
0.03
|
|
Dan
|
|
|
|
|
|
|
0.02
|
0.12
|
0.02
|
0.12
|
|
Sm
|
|
|
|
|
|
|
0.001
|
0.006
|
0.001
|
0.006
|
|
P
|
0.002
|
0.005
|
|
|
|
|
|
|
|
|
|
Al
|
Matriks
|
Matriks
|
Matriks
|
Matriks
|
Matriks
|
|
Program
|
Tembaga
|
Tembaga-nikel-Zn
|
Aluminium Perunggu
|
Timah-timah Perunggu
|
|
Elemen
|
Min
|
Maksimal
|
Min
|
Maksimal
|
Min
|
Maksimal
|
Min
|
Maksimal
|
|
Zn
|
0.5
|
45
|
0.01
|
0.8
|
0.04
|
7
|
0.003
|
11.3
|
|
Zn
|
|
|
18
|
33.5
|
|
|
|
|
|
Pb
|
0.01
|
6
|
0.002
|
1.3
|
0.002
|
0.12
|
0.001
|
21
|
|
Sn
|
0.009
|
9.5
|
0.009
|
5.8
|
0.003
|
2.5
|
0.005
|
19
|
|
P
|
0.002
|
0.2
|
0.003
|
0.07
|
0.002
|
0.2
|
0.001
|
1
|
|
Mn
|
0.001
|
5.3
|
0.0009
|
1.8
|
0.001
|
2.4
|
0.001
|
0.4
|
|
Fe
|
0.02
|
3
|
0.03
|
2.7
|
0.005
|
6
|
0.003
|
1
|
|
Tidak
|
0.009
|
1.8
|
5.5
|
34
|
0.002
|
6
|
0.001
|
5
|
|
Ya.
|
0.001
|
4.6
|
0.0009
|
0.8
|
0.004
|
0.3
|
0.002
|
1.4
|
|
Mg
|
0.001
|
0.01
|
0.003
|
0.7
|
|
|
|
|
|
Cr
|
0.001
|
0.2
|
0.0003
|
1.8
|
|
|
|
|
|
Te
|
|
|
|
|
|
|
|
|
|
Sebagai
|
0.001
|
0.2
|
0.003
|
0.05
|
0.001
|
0.03
|
0.004
|
0.2
|
|
Sb
|
0.001
|
0.4
|
|
|
0.001
|
0.1
|
0.001
|
0.6
|
|
Cd
|
0.001
|
0.02
|
|
|
0.001
|
0.01
|
|
|
|
Bi
|
0.002
|
5.5
|
0.001
|
0.1
|
0.002
|
0.12
|
0.006
|
1
|
|
Ag
|
0.007
|
0.1
|
0.002
|
0.1
|
|
|
0.001
|
0.06
|
|
Jadilah
|
|
|
|
|
|
|
|
|
|
Co.
|
0.004
|
0.5
|
0.007
|
0.3
|
|
|
0.001
|
0.2
|
|
Al
|
0.001
|
6.7
|
0.0009
|
2
|
3.0
|
12
|
0.01
|
0.6
|
|
S
|
0.001
|
0.15
|
0.0004
|
0.08
|
|
|
0.001
|
0.5
|
|
B
|
0.002
|
0.005
|
0.003
|
0.009
|
|
|
|
|
|
Ti
|
|
|
0.003
|
0.15
|
|
|
|
|
|
Se
|
0.003
|
1.4
|
|
|
|
|
0.005
|
0.5
|
|
Cu
|
Matriks
|
Matriks
|
Matriks
|
Matriks
|
|
Program
|
Tembaga Merah
|
Perunggu
|
Si-perunggu
|
|
Elemen
|
Min
|
Maksimal
|
Min
|
Maksimal
|
Min
|
Maksimal
|
|
Zn
|
0.001
|
0.3
|
0.005
|
0.23
|
0.2
|
6
|
|
Zn
|
|
|
|
|
|
|
|
Pb
|
0.001
|
1.5
|
0.005
|
0.3
|
0.01
|
0.8
|
|
Sn
|
0.001
|
0.3
|
0.005
|
0.18
|
0.05
|
0.7
|
|
P
|
0.001
|
0.02
|
|
|
0.005
|
0.08
|
|
Mn
|
0.0001
|
0.1
|
0.005
|
0.08
|
0.2
|
1.8
|
|
Fe
|
0.001
|
0.2
|
0.02
|
0.28
|
0.1
|
1.7
|
|
Tidak
|
0.001
|
0.5
|
0.005
|
0.35
|
0.05
|
1
|
|
Ya.
|
|
|
0.02
|
0.3
|
1.5
|
5
|
|
Mg
|
0.001
|
0.01
|
|
|
0.002
|
0.01
|
|
Cr
|
0.001
|
0.03
|
0.002
|
0.006
|
|
|
|
Te
|
0.005
|
0.05
|
|
|
|
|
|
Sebagai
|
0.005
|
0.3
|
|
|
0.005
|
0.08
|
|
Sb
|
0.005
|
0.35
|
|
|
0.005
|
0.07
|
|
Cd
|
0.001
|
0.03
|
|
|
|
|
|
Bi
|
0.001
|
0.07
|
|
|
0.002
|
0.02
|
|
Ag
|
0.006
|
0.05
|
|
|
|
|
|
Jadilah
|
|
|
0.32
|
3.2
|
|
|
|
Co.
|
0.001
|
0.05
|
0.15
|
2
|
|
|
|
Al
|
0.002
|
0.02
|
0.02
|
0.2
|
0.02
|
0.35
|
|
S
|
0.001
|
0.05
|
|
|
0.005
|
0.02
|
|
B
|
0.001
|
0.03
|
|
|
|
|
|
Se
|
0.001
|
0.06
|
|
|
|
|
|
Cu
|
Matriks
|
Matriks
|
Matriks
|
Catatan:
Aku Lembar program ini diisi sesuai dengan persyaratan kontrak yang sebenarnya dari pelanggan.
Aku Jika pelanggan memiliki persyaratan sampel standar, berikan nomor sampel dan beli sendiri. Jika staf penjualan membelinya, sampel standar akan dikirim secara terpisah dari Wuxi.
Aku Jika pelanggan menggunakan aplikasi khusus dan bersedia untuk memberikan sampel untuk mengembangkan kurva,pelanggan harus memberikan kandungan elemen sampel yang akurat dan memastikan keseragaman sampel, tapi kurva ini tidak bisabertindak sebagai indeks penerimaan instrumen.
4.Lingkungan laboratorium
1)Persyaratan Lingkungan
Instrumen harus ditempatkan di laboratorium khusus dengan luas ruangan lebih dari 10 meter persegi, dan memastikan laboratorium tidak ada gas berbahaya, mudah terbakar dan korosif di sekitarnya.
Perhatian: dilarang menempatkan instrumen ini di laboratorium analisis kimia.
Suhu kerja: 10°C️30°C, dan fluktuasi suhu ruangan dalam waktu 3 jam kurang dari 2 derajat.
Suhu penyimpanan: 0°C️45°C
Kelembaban relatif lingkungan: 20% ~ 80%.
Jika tidak memenuhi persyaratan di atas, umur layanan dan akurasi pengukuran instrumen mungkin akan terpengaruh.
2)Kebutuhan daya
Sumber daya: fase tunggal 220 + 20V, 1KVA.
Untuk memastikan penggunaan normal spektrometer Innovate NJ-QP880, silahkan pasang regulator tegangan dengan 1kVA hingga 3kVA fase tunggal 220V AC.
Memastikan penggunaan instrumen yang dapat diandalkan, silakan siapkan kawat tanah tunggal untuk instrumen, dan resistensi pengetatan kurang dari 4 ohm.
3)Persyaratan argon
Kemurnian≥99.999%, kandungan oksigen≤2ppm, H2Ocontent≤5ppm,(Bilinder gas argon tidak dapat disimpan di udara terbuka, dan hujan dilarang keras.)
Jika tidak memiliki argon kemurnian tinggi, disarankan untuk menggunakan pembersih argon.
Aliran gas argon: Aliran standby sekitar 0,1 L/menit, Aliran pemeliharaan sekitar(0.4-0.5)L/menit, aliran eksitasi sekitar 3,5 L/menit.
Tekanan gas argon yang dikontrol: 0,5Mpa.
4)Tabung penghubung argon
Hal ini diperlukan untuk menggunakan tabung sambungan argon stainless steel khusus.
5) Botol buang
Gas buang instrumen dilepaskan melalui tabung penguatan PVC (diameter dalam 14mm) ke dalam botol filter.
6)Persiapan sampel
Untuk sampel dasar besi, sampel harus disiapkan dengan mekanisme penggilingan khusus, mesin penggilingan disk ganda dan penggilingan tanah diperlukan,yang untuk penggilingan pada permukaan sampel besi dan bajaSampel besi cor putih harus seragam.
Pengguna perlu mempersiapkan mesin pemotong untuk pengolahan sampel yang tidak cocok untuk analisis spektroskopis.
Sampel harus seragam, tidak ada pori-pori dan cacat pengecoran, permukaan harus halus, tidak ada oksida, tidak ada noda minyak dan tidak ada burrs.
7)Persyaratan sampel standar
Satu sampel standar diberikan secara acak untuk mengoreksi kurva spektral keseluruhan instrumen.pengguna perlu menyiapkan sampel standar yang lebih cocok untuk jenis produk mereka sendiri untuk kalibrasi kurva analisis instrumental.
8)Kebutuhan komputer dan printer
Siapkan komputer dengan konfigurasi konvensional, memori 1GB atau lebih, CPU dual core 1,8G Hz atau lebih, untuk menginstal perangkat lunak analisis spektrometer Innovate T5.
Siapkan printer untuk mencetak laporan analisis.
Pesan Anda harus antara 20-3.000 karakter!
Indonesian
