AWS-DSC UT Kalibrasi Blok Shear Wave Distance Sensitivity Refracted Angle Beam Index Kalibrasi Tes Ultrasonik Referensi Blok

AWS-DSC Blok Kalibrasi UT Sensitivitas Jarak Gelombang Geser Indeks Sinar Sudut Refraksi Blok Referensi Pengujian Ultrasonik Kalibrasi

Standar: ASTM E 164-2013

Blok AWS-DSC mengukur jarak, sensitivitas, sudut bias, dan kalibrasi indeks sinar untuk transduser sinar sudut, sesuai persyaratan AWS dan ASHTO.

Aplikasi:

Kalibrasi jarak gelombang transversal dan longitudinal, pengaturan penentuan titik datang berkas bunyi, sudut rambat dan kepekaannya.

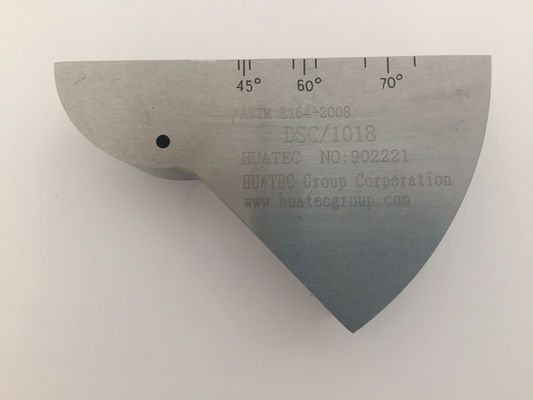

*Blok tipe AWS yang digunakan untuk jarak gelombang geser dan kalibrasi sensitivitas. Berisi radius 1,0" berlawanan dengan radius 3,0". Radius 3,0” mencakup slot radius dengan kedalaman 0,375* x lebar 0,032”. Juga berisi titik referensi 0° untuk memeriksa titik keluar pada baji, dan lubang tembus berdiameter 0,125” serta tanda yang sesuai pada 45°, 60 dan 70° untuk mengukur sudut bias sebenarnya.
