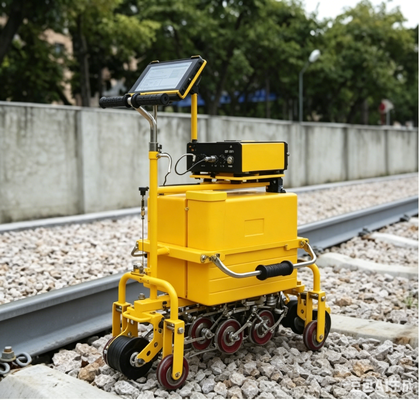

FD-GT-20 Detektor Cacat Ultrasonik Rel Ringan 10 Saluran A/B Pemindaian WIFI GPS Penyimpanan Awan Troli Inspeksi Cacat Jalur Kereta Api
Detektor cacat rel HUATEC FD-GT-20 adalah generasi ketiga dari produk serba digital GoworldLayar warna TFT dan troli ringan yang digunakan untuk kereta apisistem. Sesuai dengan standar UT Rail Tester TB/T 2340-2012 yang dikeluarkan oleh KementerianRailway(China), peralatan ini mampu melakukan pekerjaan pendeteksian untuk jenis rel dengan rentang 43~75kg/m. Hal ini berlaku untuk kereta api, kereta api berkecepatan tinggi dan kereta bawah tanah.
Spesifikasi Teknis
| Saluran |
10 saluran: 9 saluran inspeksi dan 1 saluran kalibrasi. |
| Jenis pemeriksaan |
Sudut berbeda Probe elemen ganda dengan frekuensi antara 2 - 2,5 MHz, termasuk 6 probe 70°, 2 probe 37°, dan 1 probe 0°. |
| Wadah |
BNC |
| Pengaturan probe dan area deteksi |
Deteksi kerusakan secara menyeluruh pada seluruh bagian utama rel, antara lain:
2 probe 70° memindai sisi kiri kepala rel
2 probe 70° memindai bagian tengah kepala rel
2 probe 70° memindai sisi kanan kepala rel
2 probe 37° memindai pinggang rel (retakan sekrup dan retakan miring lainnya)
Probe 1 0° memindai kepala rel, pinggang rel, dasar rel, retakan horizontal lubang sekrup
|
| Rentang Frekuensi |
1,5MHz～3,0MHz |
| Memperoleh |
0～80dB |
| Penolakan |
Mati, besar |
| Rentang Dinamis |
Tidak kurang dari 16dB dengan penolakan minimal, 2~6dB dengan penolakan maksimal |
| PRF |
400Hz per saluran |
| Mode Tampilan |
A-scanB-scanA+B scan |
| Deteksi jangkauan |
Dapat diatur secara manual atau otomatis sesuai dengan jenis rel yang dipilih |
| Kesalahan attenuator |
Kesalahan pengoperasian per 12dB tidak melebihi ±1dB |
| Kesalahan Lineritas Vertikal |
≤1% |
| Kesalahan Linearitas Horisontal |
≤15% |
| Pita penguat |
-3dB 1,5MHz～3,0MHz |
| Rentang pemblokiran |
Tidak lebih besar dari 20mm |
| Pengaruh keadaan penekanan terhadap hasil pengukuran |
Ketika instrumen ditekan dalam keadaan berbeda, perbedaan amplitudo adalah 10 dB±2 dB, perubahan ΔM dari perbedaan antara dua gema tidak lebih dari 2 dB. |
| Pengaruh tegangan operasi terhadap tinggi gema dan sensitivitas pendeteksi cacat (alarm) pendeteksi cacat |
Dalam rentang tegangan operasi pengenal, posisi gerbang dan tingkat alarm detektor cacat tidak boleh mengalami perubahan signifikan, dan variasi amplitudo gema ΔNd dan perubahan sensitivitas deteksi (alarm) ΔSd tidak boleh lebih dari 1 dB. |
| Kesalahan pengambilan sampel digital |
Variasi amplitudo sinyal maksimum hingga minimum tidak boleh lebih besar dari ±5% tinggi layar |
| Waktu respons detektor cacat digital |
Waktu respons detektor cacat digital tidak boleh melebihi 5 ms. |
|
Amplitudo jarak
ciri
|
Probe gelombang transversal mendeteksi lubang transversal dengan bukaan yang sama dan jalur suara yang berbeda; probe 0° mendeteksi dasar datar yang besar dengan jalur suara yang berbeda, dan perbedaan ΔW dari tinggi gelombang yang dipantulkan harus memenuhi persyaratan berikut:
Probe 0°: ΔW ≤ 12dB dalam rentang dari kedalaman 20mm hingga rentang tertinggi dari kurva karakteristik amplitudo rentang; ΔW ≤ 8dB dalam rentang dari titik tertinggi kurva karakteristik amplitudo jarak hingga kedalaman 150mm:
Probe 37°: ΔW≤12dB dalam rentang dari kedalaman 20mm hingga rentang tertinggi dari kurva karakteristik amplitudo rentang; ΔW≤8dB dalam rentang dari titik tertinggi kurva karakteristik amplitudo jarak hingga kedalaman 150mm;
Probe 70°: ΔW ≤ 12 dB dalam kisaran 10mm hingga 70mm sesuai dengan kedalaman deteksi.
|
| SNR |
Probe O°: Mendeteksi permukaan bawah pada blok uji, ketika tinggi gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 24 dB; rasio signal-to-noise tidak kurang dari 16 dB.
Probe 37°: mendeteksi lubang sekrup dan retakan atas 3mm pada kemiringan 37° pada blok uji, membuat kedua gelombang sama, ketika tinggi gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 22dB; rasio signal-to-noise tidak kurang dari 8dB.
Probe 70°: Pada blok uji, gelombang sekunder digunakan untuk mendeteksi lubang dasar datar φ4mm. Ketika tinggi gelombang mencapai 80%, margin sensitivitas statis lebih besar dari atau sama dengan 20dB; rasio signal-to-noise tidak kurang dari 10dB.
|
| Kelebihan Sensitivitas |
Probe 0°: mendeteksi permukaan bawah blok uji 110mm, ketika gelombang setinggi 80%, margin sensitivitas tidak kurang dari 36dB
Probe 37° dan probe 70°: Mendeteksi Φ3×65 melintang melalui lubang pada blok uji, margin sensitivitas tidak kurang dari 40dB ketika gelombang setinggi 80%
|
| Kemampuan deteksi cacat dinamis (kemampuan deteksi cacat) |
Dengan probe khusus rel 0°, 37°, 70°, semua cacat manual pada blok uji perbandingan rel kecuali retakan ke bawah 15° dapat ditemukan dan indikasi alarm yang sesuai dikeluarkan. |
| Mode penyesuaian gerbang alarm |
Posisi awal, lebar dan ketinggian gerbang alarm dapat diatur secara manual |
| Modus alarm |
Alarm waktu nyata (alarm gelombang masuk dan alarm gelombang hilang)
Alarm gelombang ganda lubang sekrup
Tunda satu dari dua alarm
|
| Indikasi alarm |
Mode alarm suara dan cahaya, volume dan frekuensi alarm dapat disesuaikan. |
| Pengukuran bentuk gelombang |
Secara otomatis mengukur dan menampilkan jalur suara gelombang tertinggi, jarak horizontal dan vertikal di gerbang. |
| Dapatkan kurva |
Pengguna dapat menyesuaikan kurva penguatan (8 poin) sesuai dengan kebutuhan sebenarnya. |
| Catatan deteksi cacat |
Rekam data penuh (hingga 50 km), data dapat diekspor dan diputar ulang |
| Metode masukan operasi |
Masukan layar sentuh |
| Menampilkan |
Resolusi1280×800 |
| Layar sentuh |
Kapasitif, kekuatan tinggi, tahan gores,
mendukung tulisan tangan
|
| Pelabuhan |
USB 2.0
LAN 100Mbps
AKSES INTERNET NIRKABEL 802.11 a/b/g/n
bluetoothBT 4.0
|
| Kekuatan |
DC 12V (baterai litium) |
| Waktu kerja |
≥8 jam |
| Kapasitas tangki air |
≥20L |
| Akurasi tampilan gambar tipe B |
Ordinat dan absisnya 2 mm |
| Akurasi roda kode |
2mm |
| Kecepatan deteksi cacat |
Maks 5,0km/jam |
| Suhu kerja |
-15℃～45℃ |
| Dimensi |
Dimensi keseluruhan kendaraan dalam kondisi kerja sekitar 780mm × 290mm × 1006mm. |
| Berat |
Bingkainya sekitar 24kg; instrumen ultrasonik sekitar 2,4kg; baterai instrumen adalah 830g; terminal operasi (komputer tablet tiga bukti) adalah 730g; troli yang dilengkapi dengan 5 kelompok probe memiliki berat sekitar 1,4kg. |
1. Pengantar Detektor Cacat Ultrasonik Rel Digital FD-GT-20
Detektor cacat rel FD-GT-20 adalah generasi ketiga dari produk serba digital HUATEC Group dengan tampilan warna TFT dan troli ringan yang digunakan untuk sistem kereta api. Sesuai dengan standar Penguji Rel UT TB/T 2340-2012 yang dikeluarkan oleh Kementerian Perkeretaapian (Tiongkok), peralatan ini mampu melakukan pekerjaan pendeteksian untuk jenis rel dengan rentang 43~75kg/m. Ini secara efisien menemukan berbagai kelemahan di kepala, web, danflensdari rel, berlaku untuk kereta api, kereta api berkecepatan tinggi dan kereta bawah tanah.
Instrumen ini mengadopsi mode host ultrasonik + terminal operasi dan terhubung melalui WIFI nirkabel. Sambil meningkatkan pengalaman operasi pelanggan, fungsi Internet plus instrumen dapat diperluas untuk mewujudkan berbagai fungsi seperti pemisahan deteksi manusia-mesin, data online, penyimpanan waktu nyata offline, penentuan posisi GPS, penyimpanan awan data, dll. Dan Anda dapat menyesuaikan terminal operasi ultrasonik Anda sendiri sesuai dengan kebutuhan pelanggan.
2. Fitur
(1) Rangka troli kompak, tahan lama dan mudah dirawat;
(2) Tangki air kotak peralatan terintegrasi berkapasitas besar;
(3) Dudukan probe pengangkat integral, probe mudah dilepas dan diganti;
(4) Ukuran kecil dan portabel, dengan panel sentuh tiga bukti industri;
(5) Indikator kinerja sangat baik, sesuai dengan standar terkait;
(6) Mendukung pemosisian GPS, penyimpanan data cloud, pengenalan suara otomatis, dan fungsi lainnya;
(7) Aplikasi fungsional yang memenuhi kebutuhan deteksi cacat.
3. Struktur tampilan troli
4. Struktur tampilan instrumen
Instrumennya kecil dan portabel, dimensi keseluruhan: 94X222X225mm, berat bersih sekitar 1,8kg
5.Tangki air kotak peralatan terintegrasi berkapasitas besar
Tangki air plastik berisi air berukuran 20L.
6. Pemegang probe terintegrasi
Semua probe ditutup di bagian bawah mobil, yang dapat diangkat atau dilepas dengan satu cara, dan probe dapat dilepas dan diganti dengan lebih nyaman.
7. Tablet tiga bukti industri
Tablet layar sentuh tiga bukti industri, tahan debu, tahan air, dan tahan guncangan.
8. Perangkat lunak aplikasi pendeteksi cacat khusus instrumen
Untuk karakteristik pengoperasian panel sentuh, perangkat lunak aplikasi yang dirancang khusus membuat pemilihan fungsi dan penyesuaian parameter menjadi lebih mudah.
9. Perangkat lunak pemutaran data deteksi cacat komputer
Kecepatan pemutaran data dapat disesuaikan, mendukung pemutaran cerdas, penyaringan acara, statistik, pencarian data, pencetakan, ekspor, dan fungsi lainnya.
Lampiran 1. Fitur dan Fitur
- Penampilan tuan rumah kompak, kokoh dan ringan, danperakitan dan pembongkarannya sederhana. Kemampuan beradaptasi lingkungan yang baik, suhu lingkungan kerja -15 °C ~ 45 °C, waktu kerja terus menerus tidak kurang dari 8 jam, anti-getaran dan anti-interferensi, tingkat perlindungan IP65.
- Host memiliki beberapa saluran deteksi cacat (beberapa probe dapat dihubungkan pada sudut yang berbeda), dan siklus pembagian waktu berurutan berfungsi.
- Probe 0, 37 dan 70 derajat dirancang untuk mendeteksi sepenuhnya bagian utama rel.
- Struktur host berupa "server + klien". "Server", host (tanpa input dan tampilan), adalah modul ultrasound saluran 1-N; "klien" adalah terminal operasi (input dan tampilan), host dan klien (terminal operasi) melalui koneksi LAN jaringan kabel (atau WIFI nirkabel) untuk komunikasi jaringan.
- Rangkaian transmisi mode eksitasi pulsa gelombang persegi negatif
- Filter analog meningkatkan rasio sinyal host terhadap noise.
- Penguatan saluran adalah kombinasi “penguatan dasar” + “penguatan kompensasi”.
- Jangkauan deteksi, kecepatan suara material, dan pergeseran pulsa diatur secara otomatis sesuai dengan jenis rel yang dipilih.
- Fungsi parameter dasar ultrasonik konvensional dapat disesuaikan secara manual (rentang deteksi, kecepatan suara material, titik nol probe, tepi terdepan, sudut, posisi awal gerbang, lebar dan level, dll.).
- Dengan fungsi penolakan.
- Frekuensi pengulangan saluran ditetapkan pada 400 Hz per saluran.
- Dengan fungsi pemeriksaan saluran.
- Ini memiliki fungsi tampilan A, B dan A+B.
- Dengan fungsi alarm suara dan cahaya.
- Dengan fungsi perintah suara.
- Proses implementasi mobil memiliki fungsi peringatan kecepatan berlebih.
- Ini memiliki fungsi secara otomatis mengukur jalur suara, jarak horizontal dan vertikal dari gelombang tertinggi di gerbang alarm.
- Ini memiliki fungsi penandaan (cedera, nomor trek, gerak maju mobil, mundur, dll.).
- Fungsi kurva kompensasi bawaan, kurva dapat diedit (baru, dimodifikasi, dihapus).
- Volume dan frekuensi alarm dapat disesuaikan untuk setiap saluran.
- Dengan fungsi kegagalan kopling probe deteksi.
- Gerbang saluran, bentuk gelombang, indikasi alarm, indikasi arah probe, indikasi sudut probe, fungsi kustomisasi warna saluran tampilan B.
- Dengan fungsi penyesuaian warna latar belakang antarmuka tampilan.
- Pengguna dapat menyesuaikan parameter pekerjaan tambahan.
- Deteksi cacat fungsi rekaman penuh
- Fungsi manajemen data deteksi cacat (menyimpan, menghapus, memanggil kembali, memutar, mengekspor).
- Perangkat lunak host dan terminal operasi dapat ditingkatkan melalui flash drive USB eksternal.
- Dengan fungsi input operasi layar sentuh, keyboard Bluetooth eksternal dapat dihubungkan.
- Dengan fungsi informasi lokasi GPS.
- Dengan tampilan kecepatan instan.
- Dengan fungsi pemeriksaan jarak tempuh.
- Ini memiliki fungsi meninju.
- Fungsi pembekuan bentuk gelombang.
- Komunikasi jaringan (Terhubung ke terminal operasi)
- Memutar ulang data di komputer Anda
- Dengan fungsi demonstrasi pengoperasian perangkat lunak instrumen, dapat digunakan untuk pelatihan pengguna instrumen
