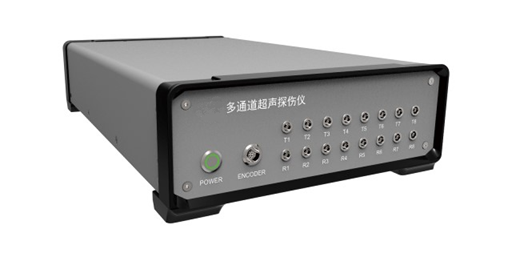

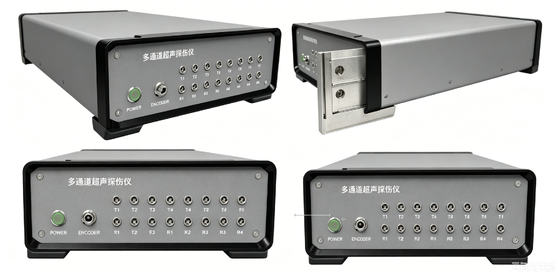

Seri HFD-UT Modul Ultrasonik Industri Presisi Tinggi Output Data AD Mentah Peralatan Pengembangan Sekunder Pengujian Ultrasonik Multifungsi
Seri HFD-UT2C/UT4C/UT8C/1616C/UT40C adalah akuisisi data ultrasonik multi-saluran baru dan platform pengembangan sekunder kami. Ini mengintegrasikan transmisi tegangan tinggi ultrasonik, penerimaan sinyal gema, amplifikasi, akuisisi iklan, dan fungsi pemrosesan. Selain itu menyediakan pengembangan sekunder bagi pengguna untuk mengembangkan perangkat lunak baru--Pemrosesan data yang dicatat oleh HFD-UT2C~UT40C memungkinkan pengguna untuk menyesuaikan fungsi dan antarmuka, dan kemudian mengintegrasikannya ke dalam sistem untuk membentuk berbagai sistem aplikasi ultrasonik.
HFD-UT8C berarti instrumen memiliki 8 saluran UT dan saluran dapat diblokir.
*Catatan: Jika diperlukan lebih banyak saluran, harap pertimbangkan HFD-UT40C, yang mendukung 40 saluran UT.
Spesifikasi:
|
emitor
|
|
PRF
|
25～10KHz
|
|
Voltase
|
Gelombang persegi negatif, -25～-300V, 25V Melangkah
|
|
Lebar pulsa
|
30～1000ns,5ns Melangkah
|
|
Pemicu
|
Internal/eksternal/Encoder
|
|
Penerima
|
|
Kesalahan Linearitas Horisontal
|
≤0,4%
|
|
Kesalahan Linearitas Vertikal
|
≤3%
|
|
Sensitivitas Kelebihan
|
≥56dB saat menggunakan probe 2.5P20 untuk mendeteksi blok 200mm dengan lubang bawah datar Φ2.
|
|
Pembasahan
|
400, 80
|
|
Tingkat Pengambilan Sampel
|
100M
|
|
Frekuensi Kerja
|
0,5～15MHz
|
|
Memperoleh
|
0,0～110.0dB
|
|
Menyaring
|
Pita lebar dan pita sempit
|
|
Pembetulan
|
Positif, Negatif, Permainan Penuh, RF, Spektrum
|
|
Crosstalk antar saluran
|
>60dB
|
|
Sinyal masukan maksimum
|
14VPP
|
|
Cakupan
|
0,0～10000mm (Gelombang Longitudinal Baja), dapat disesuaikan kontinuitasnya, langkah minimum 0,1mm
|
|
Penundaan tampilan
|
0～999,9μs
|
|
Pergeseran tampilan
|
-7.5～3000μs
|
|
Pemrosesan Sinyal
|
|
Gerbang
|
A,B
|
|
Gerbang titik awal
|
Cakupan penuh
|
|
Lebar Gerbang
|
Titik awal menuju jangkauan penuh
|
|
Tinggi Gerbang
|
5～95%
|
|
Modus Uji
|
Perbatasan, Puncak
|
|
Tampilan Data
|
Membaca di Gerbang: Jangkauan & Jalur Suara
|
|
Mengukur Resolusi
|
0,1 mm
|
|
Sistem/lainnya
|
|
Konsumsi Daya
|
15W,bervariasi menurut Konfigurasi
|
|
Transmisi Data
|
Ethernet 1000M
|
|
Sudut
|
L-Pindai -75°～+75°, loncatan 0,1, 1, 10 dapat disesuaikan; S-Pindai -75°～+75°, langkah optimasi otomatis
|
|
Ukuran
|
188×238×403; 100×200×300
|
|
Pelabuhan
|
Q5
|
|
Pelabuhan Encoder
|
2 Meningkatkan encoder
|
|
Pelabuhan USB
|
2
|
|
Pelabuhan I/O
|
Tipe bulat
|
|
Pelabuhan Bersih
|
Ethernet 100M/1000M
|
|
Pelabuhan Debug
|
COM 1
|
Prinsip struktural:
HFD-UT8C adalah modul independen, yang terhubung ke host pemantauan melalui kabel jaringan. Perangkat lunak yang berjalan pada host pemantauan mengirimkan instruksi ke HFD-UT8C melalui antarmuka jaringan, dan menerima data yang dikembalikan dari HFD-UT8C, seperti yang ditunjukkan pada gambar di bawah.
Fitur:
Perkembangan Sekunder
aku Menyediakan set lengkap kode sumber program sampel klien DEMO. Kode DEMO sudah memiliki fungsi dasar ultrasonik multi-saluran. Pengguna dapat merujuk ke kode DEMO untuk pengembangan sekunder atau menambahkan fungsi langsung ke kode DEMO untuk pengembangan.
aku Akses pemrograman sekunder yang dirancang dengan cermat memungkinkan pemrograman yang intuitif dan sederhana, mendukung debugging manual. Sebelum pemrograman, pengguna dapat mengirim instrumen ke HFD-UT2C~UT40C secara manual untuk menguji efek modifikasi parameter
Fitur Fisik Luar Biasa
aku Sirkuit eksitasi ultrasonik terintegrasi internal, bentuk gelombang persegi negatif, tegangan dapat disesuaikan dari - 25V hingga - 300V, lebar pulsa dapat disesuaikan dari 30ns hingga 1000ns, pencocokan maksimum dengan berbagai jenis elemen transmisi.
aku Internal terintegrasi dengan sebagian besar fungsi pemrosesan dan deteksi sinyal yang diperlukan oleh instrumen deteksi cacat ultrasonik, seperti kompresi gelombang A, deteksi gerbang, pengukuran jalur suara, dll., Anda dapat dengan cepat mengatur sistem deteksi cacat ultrasonik standar.
aku Menawarkan data mentah untuk pemrosesan pengguna dengan mengirimkan data akuisisi AD mentah ke klien
