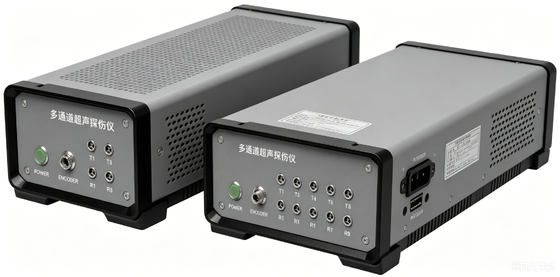

Seri HFD-UT Multi Channel Ultrasonic Defect Detector Modul inti Komunikasi Jaringan Peralatan Pengembangan Sekunder
HFD-UT2C/UT4C/UT8C/1616C/UT40C seri adalah multi-saluran ultrasonik baru kami akuisisi data dan platform pengembangan sekunder.Penerimaan sinyal gema, amplifikasi, akuisisi AD dan fungsi pemrosesan.Selain itu menyediakan perkembangan sekunder untuk pengguna untuk mengembangkan perangkat lunak baru--Pengolah data yang dicatat oleh HFD-UT2C ~ UT40C memungkinkan pengguna untuk menyesuaikan fungsi dan antarmuka, dan kemudian mengintegrasikannya ke dalam sistem untuk membentuk berbagai sistem aplikasi ultrasonik.

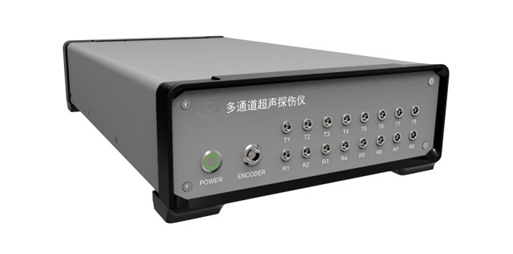

HFD-UT8C berarti bahwa instrumen memiliki 8 saluran UT dan saluran dapat diblokir.
* Catatan: Jika lebih banyak saluran diperlukan, silakan pertimbangkan HFD-UT40C, yang mendukung 40 saluran UT.
Spesifikasi:
|
Pengirim
|
|
PRF
|
25️10KHz
|
|
Tegangan
|
Gelombang kuadrat negatif, -25️-300V, 25V Langkah
|
|
Lebar pulsa
|
30️1000ns,5ns Langkah
|
|
Pemicu
|
Internal/ External/ Encoder
|
|
Penerima
|
|
Kesalahan linearitas horizontal
|
≤ 0,4%
|
|
Kesalahan Linearitas Vertikal
|
≤ 3%
|
|
Sensitivitas yang berlebihan
|
≥ 56dB ketika menggunakan probe 2.5P20 untuk mendeteksi blok 200mm dengan lubang dasar datar Φ2.
|
|
Damping
|
400, 80
|
|
Tingkat pengambilan sampel
|
100M
|
|
Frekuensi Kerja
|
0.5️15MHz
|
|
Keuntungan
|
0.0️110.0dB
|
|
Filter
|
Band lebar dan band sempit
|
|
Perbaikan
|
Positif, Negatif, Full-play, RF, Spektrum
|
|
Crosstalk antara saluran
|
> 60dB
|
|
Sinyal massal maksimum
|
14VPP
|
|
Cakupan
|
0.0️10000mm (Baja gelombang longitudinal), diatur dalam kontinuitas, min langkah 0,1mm
|
|
Penundaan tampilan
|
0️999.9μs
|
|
Pergeseran tampilan
|
- Tujuh.5️3000 μs
|
|
Pemrosesan Sinyal
|
|
Gerbang
|
A,B
|
|
Gerbang titik awal
|
Lingkup penuh
|
|
Lebar gerbang
|
Titik awal ke jangkauan penuh
|
|
Ketinggian gerbang
|
5️95%
|
|
Mode Uji
|
Perbatasan, Puncak
|
|
Tampilan data
|
Membaca di Gerbang: Jangkauan & Sound Path
|
|
Resolusi Pengukuran
|
0.1mm
|
|
Sistem/lainnya
|
|
Konsumsi Daya
|
15W,Berbeda-beda tergantung Konfigurasi
|
|
Transmisi data.
|
1000M Ethernet
|
|
Sudut
|
L-Scan -75°️+75°, langkah 0.1, 1, 10 diatur; S-Scan -75°️+75°, langkah otomatis optimasi
|
|
Ukuran
|
188×238×403; 100×200×300
|
|
Pelabuhan
|
Q5
|
|
Port Encoder
|
2 Incremental encoder
|
|
Port USB
|
2
|
|
Pelabuhan I/O
|
Jenis bulat
|
|
Pelabuhan bersih
|
100M/1000M Ethernet
|
|
Debug Port
|
Komitmen-komitmen
|
Prinsip struktural:
HFD-UT8C adalah modul independen, yang terhubung ke host pemantauan melalui kabel jaringan.Perangkat lunak yang berjalan di host pemantauan mengirim instruksi ke HFD-UT8C melalui antarmuka jaringan, dan menerima data yang dikembalikan dari HFD-UT8C, seperti yang ditunjukkan pada gambar di bawah ini.
Fitur:
Perkembangan Sekunder
Aku Memberikan seperangkat lengkap contoh program klien DEMO kode sumber.Pengguna dapat merujuk kode DEMO untuk pengembangan sekunder atau menambahkan fungsi langsung ke kode DEMO untuk pengembangan.
Aku Akses pemrograman sekunder yang dirancang dengan cermat memungkinkan pemrograman yang intuitif dan sederhana, mendukung debugging manual.pengguna dapat mengirim instrumen ke HFD-UT2C ~ UT40C secara manual untuk menguji efek dari modifikasi parameter
Fitur Fisik yang Luar Biasa
Aku Sirkuit eksitasi ultrasonik terintegrasi internal, bentuk gelombang persegi negatif, tegangan disesuaikan dari - 25V hingga - 300V, lebar denyut jantung disesuaikan dari 30ns hingga 1000ns,Pencocokan maksimum dengan berbagai jenis elemen pemancar.
Aku Terintegrasi internal dengan sebagian besar fungsi pengolahan sinyal dan deteksi yang dibutuhkan oleh instrumen deteksi cacat ultrasonik, seperti kompresi gelombang A, deteksi gerbang, pengukuran jalur suara,dll., Anda dapat dengan cepat mengatur standar ultrasonik sistem deteksi cacat.
Aku Menawarkan data mentah untuk pemrosesan pengguna dengan mengirim data akuisisi AD mentah ke klien
