HPA-620 Multi-fungsi Ultrasonik Detektor Cacat Dukungan Dual Array Probe & Scanning otomatis NDT Instrumen

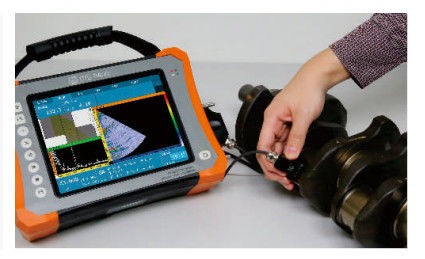

Gambar besar : HPA-620 Multi-fungsi Ultrasonik Detektor Cacat Dukungan Dual Array Probe & Scanning otomatis NDT Instrumen

Detail produk:

Tempat asal:	Cina
Nama merek:	HUATEC
Sertifikasi:	CE
Nomor model:	HPA-620

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1 Set
Harga:	USD42090/set - USD47580/set
Kemasan rincian:	Kemasan karton luar
Waktu pengiriman:	20-30 hari kerja setelah menerima pembayaran Anda
Syarat-syarat pembayaran:	T/T, Western Union, Paypal, l/c

Kontak

HPA-620 Multi-fungsi Ultrasonik Detektor Cacat Dukungan Dual Array Probe & Scanning otomatis NDT Instrumen

Deskripsi

Menampilkan:

10.4 inci layar sentuh

Penyimpanan:

Internal: 64GB; Eksternal: USB flash disk

AC:

100V~240V 50Hz/60Hz

Peringkat perlindungan masuk:

IP65

Menyoroti:

Detektor cacat ultrasonik dengan probe ganda

Instrumen NDT untuk pemindaian otomatis

Detektor cacat multi-fungsi dengan garansi

Detektor Cacat Ultrasonik Multifungsi HPA-620 Mendukung Probe Array Ganda & Instrumen NDT Pemindaian Otomatis

HPA-620 adalah detektor cacat Array Bertahap 32:128PR portabel.

Dilengkapi dengan modul inspeksi ultrasonik konvensional, modul TOFD, modul Array Bertahap konvensional, yang mendukung pemindaian TOFD dan Array Bertahap secara bersamaan, serta probe array ganda. Menampilkan layar sentuh tahan air & minyak serta kemampuan perekaman data pengujian lengkap,HPA-620 adalah detektor cacat Array Bertahap yang cerdas dan canggih.

Parameter:

Saluran
Mode	Modus PA	Modus UT	Modus TOFD
Nomor	32:128	2	2
Parameter Fisik
Menampilkan	Layar sentuh 10,4 inci
Impor	1 IPEX, 4 C5
Port I/O	2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
	DP(DisplayPort) (dapat ditransfer ke HDMI)
	WIFI
	Port enkode LEMO 1B
	Pelabuhan I/O TTL
GPS	Ya
Penyimpanan	Internal: 64GB; Eksternal: USB flash disk
Berat	5kg (tanpa baterai)
Ukuran	350mm×250mm×130mm
(P×L×T)
AC	100V~240V 50Hz/60Hz
DC	13.5V
Jenis Baterai	Baterai litium
Kapasitas Baterai	Baterai ganda, masing-masing<100Wh
Daya Tahan Baterai	≥4,5 jam
Suhu	Kisaran Suhu Pengoperasian: -10℃~40℃
	Kisaran Suhu Penyimpanan: -20℃~60℃
Peringkat Perlindungan Masuknya	IP65
UT
PRF	25Hz~10kHz
Tegangan Pemancar	75V~250V (beban 50Ω)
Lebar Pulsa	30ns~1000ns, dengan langkah 5ns
Pembasahan	400Ω, 80Ω
Tingkat Pengambilan Sampel	100MHz
Bandwidth	0,5MHz~20MHz (-3dB)
Memperoleh	0,0dB~110,0dB
Kelebihan Sensitivitas	≥60dB (bandwidth sempit), ≥52dB (bandwidth luas) (transduser 2,5P20, lubang beralas datar 200mmφ2)
Kesalahan Linearitas Vertikal	≤3%
Kesalahan Linearitas Horisontal	≤0,1%
Resolusi	≥26dB(2.5P20)
Rentang Dinamis	≥30dB
Menyaring	Jalur tinggi, jalur rendah, dan jalur sempit ganda
Pembetulan	RF (mode TOFD), gelombang penuh, setengah gelombang +, setengah gelombang –
Saluran	2 saluran
Cakupan Maksimal	10000mm (dalam gelombang memanjang baja)
Gerbang	A/B/G
Bintang Gerbang	Jangkauan penuh
Lebar Gerbang	Gerbang mulai mencapai jangkauan penuh
Ambang Gerbang	1~99%
Alarm	Suara/Optik
Tempat Pengukuran	Depan/Puncak
TCG	16
Array Bertahap
Saluran	32:128
Bukaan Maks	32 elemen
Elemen Maks	128 elemen
Hukum Fokus	≥1024
Sudut Pemindaian	-89°~89°
Kalibrasi	Kecepatan, Penundaan, TCG,ACG, Encoder
Volume Tes	1000mm
Kenaikan Sudut Min	0,1°( penyesuaian otomatis)
Tingkat Pengambilan Sampel	100MHz, 10bit
Pembetulan	Gelombang penuh
Tinggi Layar A-scan	800% dari tinggi layar (Maksimum)
Penguatan Analog Merdu	80dB
PRF Maks	20kHz
Tegangan Pemancar	20V ~ 110V (beban 50Ω)
Jenis Pulsa	Gelombang persegi bipolar
Lebar Pulsa	30ns~1000ns, melangkah sebagai 5ns
Bandwidth	0,5MHz~20MHz(-3dB)
Menyaring	Jalur tinggi, jalur rendah, jalur sempit ganda
Memicu	Encoder, berbasis waktu
Tempat Pengukuran	Depan/Puncak
Pembacaan	Amplitudo; jalur sinar; horisontal; kedalaman
Resolusi Pengukuran	0,5 mm
Modus Pemindaian	L/S/C/D –pindaian
Panjang Pemindaian	≥15 meter
Kecepatan Pemindaian	≥30 mm/dtk

Fitur:

Saluran Inspeksi

Modul Array Bertahap 38:128PR
Pemindaian TOFD dan Phased Array secara bersamaan
Mendukung probe array ganda
TOFD 2 saluran; Pengujian ultrasonik konvensional 2 saluran

Fungsionalitas HPA-620 menawarkan kepuasan luar biasa atas berbagai permintaan pengguna.

Modul Array Bertahap

Inspeksi las butt konvensional; Inspeksi las butt konvensional (dengan pemindaian TOFD dan Phased Array secara bersamaan)
Inspeksi C-scan konvensional untuk pelat
Pemeriksaan baut secara konvensional
Inspeksi korosi konvensional
pemeriksaan TKY

Modul TOFD

Pengaturan parameter prosedur; pengaturan parameter probe dan baji

Pengguna dapat menghitung parameter yang relevan berdasarkan parameter probe dan prosedur, termasuk: PCS, cakupan pemindaian, cakupan bawah, sudut termasuk balok.

Menampilkan

HPA-620 dilengkapi dengan layar TFT kelas industri 10,4 inci, dengan pengoperasian yang dapat disentuh, memberikan tampilan optimal di bawah cahaya terang dan di luar ruangan.

Desain Prosedur

Menawarkan model simulasi proses, HPA-620 juga dapat membangun model dengan mengimpor dimensi objek melalui perangkat lunak CAD. Sesuaikan proses pemeriksaan khusus pengguna dan berikan layanan terpadu untuk berbagai solusi lengkap.

Cakupan:

Ÿ Inspeksi Las Konvensional

Ÿ Inspeksi C-scan Array Bertahap pada material Komposit

Ÿ Pemeriksaan Baut dan Pipa Sekrup

Ÿ Pemeriksaan sambungan PE

Ÿ Solusi Pemeriksaan Las Tabung Diameter Kecil

HPA-620 Multi-fungsi Ultrasonik Detektor Cacat Dukungan Dual Array Probe & Scanning otomatis NDT Instrumen 0
