Modul fungsi
|
Operasi
|

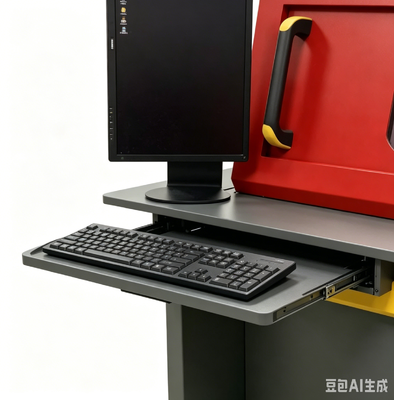

Keyboard dan mouse dapat menyelesaikan semua operasi
|
|

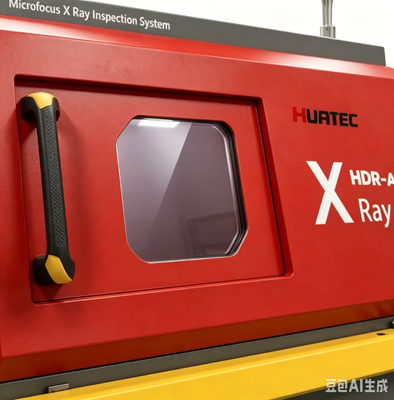

Tabung sinar-X
kontrol
|
Menggunakan mouse untuk mengklik tombol X dapat menyalakan atau mematikan sinar-X. Tegangan tabung real-time dan nilai arus akan ditampilkan di samping, pengguna dapat mengklik tombol ke atas dan ke bawah, atau menyeret slider,atau tipe untuk disesuaikan.
|
|
Bar Status
|
Menunjukkan status interlock, status pre-heat, dan status sinar-X dengan bergantian berkedip merah dan hijau.
|
|
Pengaturan efek gambar
|
Kecerahan, kontras dan keuntungan gambar dapat diatur secara bebas untuk mencapai hasil yang memuaskan.
|
|
Daftar produk
|
Pengguna dapat menyimpan parameter inspeksi seperti posisi sumbu Z, kecerahan, kontras dan keuntungan, dan dapat langsung memanggil parameter saat memeriksa produk yang sama,untuk meningkatkan efisiensi inspeksi.
|
|
Navigasi
jendela
|
Setelah kamera mengambil foto meja, klik di mana saja di foto, meja akan bergerak ke tempat yang Anda klik dan ditampilkan di layar.
|
|
Status sumbu gerak
|
Tampilkan koordinat real-time.
|
|
Hasil pemeriksaan
|
Hasil pengukuran (tingkat kekosongan, jarak, luas, dll., yang ditetapkan oleh pengguna) ditampilkan dalam urutan.
|
|
Kontrol kecepatan
|
Kecepatan gerak masing-masing sumbu dapat disesuaikan menjadi lambat, normal dan cepat.
|
|
Tingkat kosong
pengukuran
|
Perhitungan otomatis
|
Klik pada dua titik untuk menentukan persegi panjang. perangkat lunak secara otomatis menemukan dan mengukur tepi bola solder di persegi panjang, pad dan ruang dalam,dan dapat mendapatkan data dari tingkat kekosongan, luas bola solder, keliling, tingkat kekosongan terbesar, panjang dan lebar, dan menunjukkan NG atau OK dengan merah dan hijau.
|
|
Pengaturan parameter
|
Pengguna dapat menyesuaikan ambang skala abu-abu, piksel, kontras, penyaringan ukuran dan parameter lainnya untuk mendapatkan hasil perhitungan otomatis yang akurat.
|
|
Tambahkan ruang kosong
secara manual
|
Pengguna dapat menggambar poligon atau gambar bebas dan menghitungnya sebagai ruang kosong ke dalam tingkat ruang kosong.
|
|
Simpan
parameter
|
Pengguna dapat menyimpan parameter seperti ambang skala abu-abu, piksel, kontras, ukuran penyaringan dan parameter lainnya, dan dapat langsung memanggil parameter ketika mendeteksi produk yang sama,untuk meningkatkan efisiensi deteksi.
|
|
Fungsi pengukuran lainnya
|
Jarak
|
Klik titik A dan B untuk ditetapkan sebagai garis dasar, lalu klik titik C untuk mengukur jarak vertikal dari titik C ke garis dasar.
|
|
Tingkat jarak
|
Hal ini sebagian besar digunakan untuk mengukur kecepatan pengelasan lubang melalui.Bagi jarak vertikal dari titik D ke garis dasar dengan jarak vertikal dari titik C, untuk mendapatkan rasio persentase dari jarak vertikal dari D ke C.
|
|
Sudut
|
Klik titik A dan B untuk ditetapkan sebagai garis dasar, kemudian klik titik C untuk mengukur sudut antara sinar BA dan sinar BC.
|
|
Radius
|
Hal ini terutama digunakan untuk mengukur komponen bulat seperti bola solder. Klik tiga titik untuk menentukan lingkaran dan mengukur keliling, luas dan jari-jari.
|
|
Perimeter
|
Hal ini sebagian besar digunakan untuk mengukur komponen persegi, klik dua titik untuk menentukan persegi, mengukur panjang, lebar dan luas.
|
|
Pemeriksaan otomatis
|
Pengaturan manual
|
Pengguna dapat mengatur posisi apa pun di meja sebagai titik inspeksi, perangkat lunak akan secara otomatis memeriksa dan menyimpan gambar.
|
|
Array
|
Untuk titik inspeksi biasa, pengguna hanya perlu mengatur dua titik inspeksi dan jumlah baris dan kolom, perangkat lunak akan secara otomatis memeriksa setiap titik dan menyimpan gambar.
|
|
Otomatis
identifikasi
|
Untuk titik pemeriksaan dengan fitur yang jelas, perangkat lunak secara otomatis mengidentifikasi posisi, mengambil pengukuran, dan menyimpan gambar.
|
