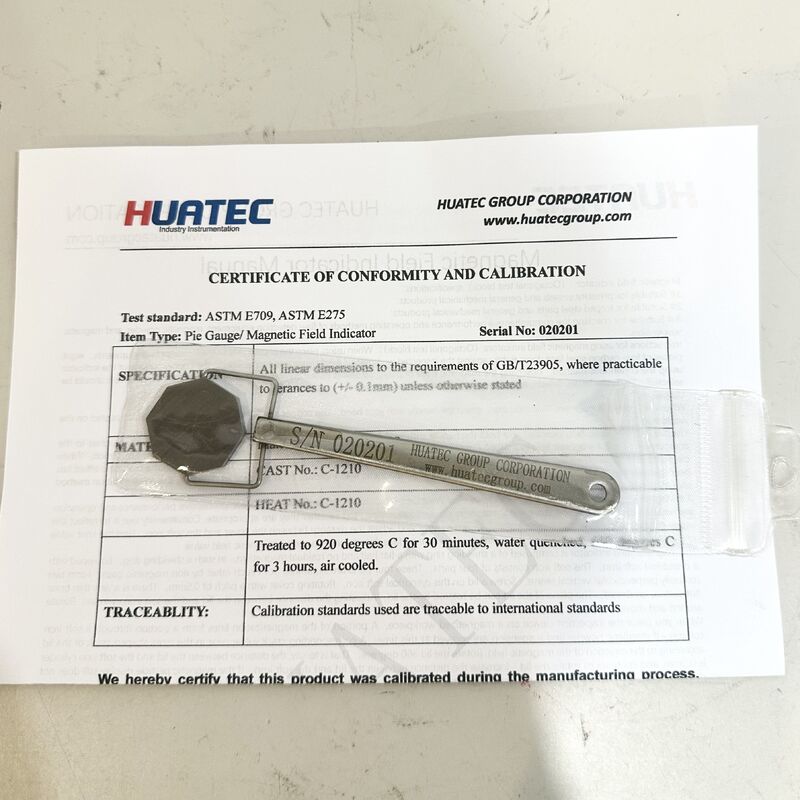

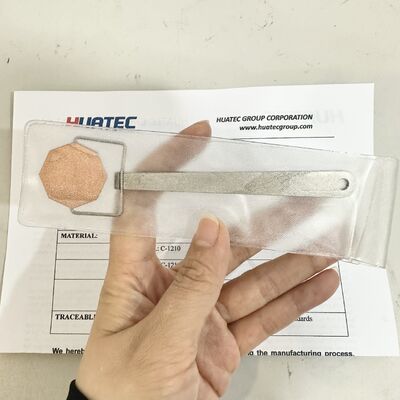

Pie Gauge ASTM Field Indicator Magnetic Pie Indicator ASTME709 Pengujian MPI

Ringkasan:

Indikator medan magnet didasarkan pada standar China "inspeksi partikel magnetik kapal tekanan baja" dan "inspeksi partikel magnetik kapal tekanan Forging".Metode pemeriksaan bubuk magnetik ASTME709 standar American Material Test Society dan metode pemeriksaan bubuk magnetik ASTMA275 baja dan JB3965-85, JB4730-94, desain standar pembuatan angka 11-9. Oleh karena itu, tidak hanya cocok untuk kapal tekanan, tetapi juga untuk produk mekanik umum.Ini adalah alat yang baik untuk inspeksi partikel magnetikHal ini dapat memeriksa kinerja komprehensif dari peralatan deteksi cacat, suspensi bubuk magnetik, dan apakah metode operasi yang tepat.Kita dapat dengan mudah menggunakannya untuk mencerminkan intensitas dan arah medan magnet di wilayah magnetized.

Penggunaan

1Ketika menggunakan indikator medan magnet tipe 1, pegangan dipegang dengan tangan, permukaan tembaga ke atas, dan permukaan delapan garis diikat pada benda kerja.Pegangan dipegang dengan tangan dengan indikator medan magnet tipe 2, sehingga setiap sisi indikator medan magnet dapat dipasang pada benda kerja.

2. 1 jenis dan 2 metode indikator medan magnet terus menerus, ketika menyemprotkan bubuk magnet atau suspensi magnet, ketika permukaan indikator magnet muncul garis tanda magnet yang jelas,menunjukkan bahwa efek magnet telah diproduksiKetika indikator magnet tidak membentuk tanda magnet atau tidak membentuk tanda magnet dalam arah yang diperlukan, penyesuaian metode magnetisasi harus diubah.

3. 3 jenis indikator medan magnet adalah tiruan dari Jerman Barat.tetapi juga memeriksa kinerja komprehensif dan metode operasi yang tepat dari suspensi partikel magnetik. Hal ini dapat digunakan dengan mudah untuk mencerminkan intensitas dan arah medan magnet di wilayah magnetized.dan nilai batas dari kedalaman kedalaman penguburan dari cacat permukaan dekat dapat diamati dan diamati pada nilai medan magnet tertentu.

4Indikator medan magnet terdiri dari cincin pelindung magnet yang rata, tidak ada sisa di cincin pelindung tersebut.4 bagian ini dipisahkan satu sama lain oleh celah non-magnetized, membentuk dua sendi vertikal, dan tutup pada besi lunak silinder.Sebuah pesawat kuningan tipis tertutup di sampulPesawat penutup dapat diatur untuk menyesuaikan jarak antara tutup dan silinder besi lunak.

5Ketika Anda memeriksa perangkat pada benda kerja magnetisasi, ada bagian dari garis kekuatan magnetik melewati kolom besi lunak.Jika bubuk magnetik dan suspensi magnetik tersebar, celah yang sesuai muncul di celah di penutup sesuai dengan arah medan magnet. memutar tutup 360 derajat, yaitu, tutup adalah 0,5mm jauh dari silinder besi lunak,Teruslah memutar tutupnya, dan tingkatkan jarak antara tutup dan besi lunak.Untuk menentukan arah medan magnet, indikator medan magnet dapat diputar perlahan sampai tampilan retakan mencapai tingkat yang paling jelas, dan medan magnet berada dalam arah vertikal di posisi ini.
