Mesin Uji MFL Pipa Bor Portabel HMTD Peralatan Inspeksi Cacat Pipa Bor Ladang Minyak di Tempat
1 Pengenalan umum
Jika pipa bor tidak diuji sebelum digunakan, tingkat kerusakannya tidak dapat diketahui, dan kualitasnya tidak dapat dijamin. Hal ini dapat menyebabkan tusukan, patah, dan kecelakaan lainnya selama proses pengeboran, yang akan membawa kerugian ekonomi yang sangat besar pada produksi pengeboran. Teknologi pengujian non-destruktif pipa bor merupakan metode yang praktis dan efektif untuk mendeteksi cacat pipa bor. Ini dapat mendeteksi dan mengendalikan cacat korosi pipa bor secara tepat waktu. Memperkuat pengujian non-destruktif pada pipa bor downhole yang digunakan di ladang minyak di negara saya, yang dapat meningkatkan keandalan penggunaan pipa bor downhole dan mengurangi biaya teknik pengeboran merupakan cara penting untuk meningkatkan efisiensi ekonomi dan mendorong pengembangan strategi perminyakan negara saya.
Sistem deteksi area buta mikro pipa bor lapangan bergerak digunakan untuk mendeteksi area buta mikro pada pipa bor dengan spesifikasi berbeda, untuk memantau kualitas dan keamanan pipa bor. Sistem ini terdiri dari instrumen probe, perangkat penggerak probe, troli pengangkat pipa bor, kotak catu daya, komputer, dan kartu penangkap. Proses pemeriksaan pipa bor di tempat adalah sebagai berikut: Setelah pipa bor memasuki area pemeriksaan, kereta pengangkat berjalan meletakkan instrumen probe pada badan batang inspeksi pipa bor, mengangkat batang bor, dan instrumen probe secara otomatis memindai sepanjang batang bor di bawah penggerak perangkat penggerak probe untuk deteksi cacat. Status deteksi cacat pipa bor ditransmisikan ke komputer melalui jalur sinyal dan dianalisis oleh perangkat lunak analisis dan pemrosesan untuk membentuk laporan pengujian. Setelah deteksi cacat selesai, troli turun, pipa bor diturunkan, dan troli bergerak mundur untuk memungkinkan probe meluncur menjauh dari pipa bor. Daerah yang terdeteksi. Karakteristiknya adalah struktur kompak, ukuran kecil, ringan, mudah dipindahkan dan dirakit, ruang deteksi kecil, dapat digunakan baik di dalam maupun di luar pabrik, proses deteksi sederhana dan terstandar, kecepatan deteksi cepat, dan area buta deteksi kecil. Ia tidak hanya memiliki kecepatan dan efisiensi peralatan pengujian tetap skala besar, tetapi juga memiliki mobilitas dan fleksibilitas peralatan pengujian skala kecil seperti USG. Ini memecahkan masalah area buta deteksi yang besar pada peralatan deteksi pipa bor saat ini, volume peralatan yang besar, harga tinggi, perawatan yang sulit, sulit untuk dipindahkan dan dirakit, ruang yang besar saat digunakan, dan kebutuhan akan bengkel khusus, area buta deteksi yang besar, dan intensitas tenaga kerja yang berat. Masalah menunggu untuk mengisi kesenjangan di negara ini
2.Komposisi sistem
Sistem deteksi cacat terutama terdiri dari tiga bagian: probe deteksi seluler, konsol seluler, dan sistem pemrosesan sinyal komputer
|
3.1Host deteksi seluler

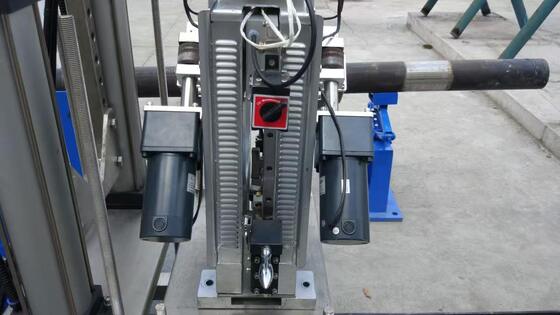

Probe deteksi seluler terdiri dari magnetizer, sensor pendeteksi cacat, perangkat perayapan, dan praprosesor sinyal.
|
3.1.1magnetis
Di bawah eksitasi sumber daya magnetisasi, ini menghasilkan arah medan magnet yang sejajar dengan arah memanjang pipa bor. Selama pendeteksian, medan magnet memagnetisasi pipa baja yang melewati magnetizer, dan kemudian membentuk medan magnet induksi dengan kekuatan yang cukup di dalam pipa baja, yang menjadi dasar kelayakan deteksi kebocoran fluks magnet.
3.1.2Perangkat perayapan
Mekanisme penggeraknya terdiri dari dua motor reduksi DC dan roller. Tenaga motor disalurkan ke roda penggerak melalui kopling, yang mendorong crawler untuk melakukan gerakan bolak-balik pada pipa bor untuk menyelesaikan deteksi.
3.1.3Sensor pendeteksi cacat
Komponen inti dari sensor deteksi, secara langsung menentukan kualitas efek sinyal deteksi, dan merupakan sumber ekstraksi sinyal. Kelompok probe yang berbeda dipilih sesuai dengan batang bor dengan diameter luar yang berbeda, untuk memastikan bahwa permukaan probe dan batang bor selalu berada dalam kontak yang baik selama inspeksi, dan kemudian diperoleh efek inspeksi yang baik.
3.1.4Praprosesor sinyal
Fungsi utamanya adalah untuk memperkuat dan menyaring keluaran sinyal deteksi oleh probe tanpa distorsi dan meningkatkan rasio signal-to-noise dan kemampuan anti-interferensi dari sinyal deteksi. Teknologi pemrosesan sinyal menentukan kinerja keseluruhan peralatan pengujian, serta indikator teknis peralatan pengujian tak rusak magnetik.
|
|
3.2Konsol seluler dan sistem pemrosesan sinyal komputer
|
3.3Konsol seluler
Konsol seluler terutama terdiri dari sistem kontrol listrik, catu daya eksitasi, catu daya penggerak motor, dan penstabil tegangan, seperti yang ditunjukkan pada Gambar
3.3Sistem kontrol kelistrikan adalah unit inti untuk mewujudkan keseluruhan proses pendeteksian, yang melaluinya mode pergerakan probe pendeteksi bergerak, on-off magnetizer, dan pengumpulan sinyal pendeteksian dikontrol.
|
| 3.4.Proses pemeriksaan |

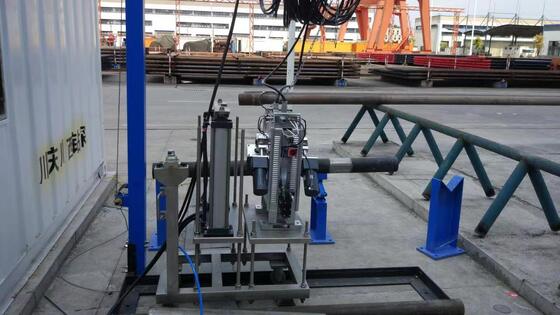

(1) Ketika batang bor yang diuji menggelinding ke area inspeksi pada rangka penyangganya, inspektur menggerakkan troli bantu inspeksi hingga mekanisme pengangkatan hidraulik dapat mengangkat dan menyentuh kedua ujung batang bor, dan pada saat yang sama mengemudi sendiri. Probe bergerak bersama troli dan meletakkannya di batang bor;
(2) Mekanisme pengangkatan hidrolik pada troli mengangkat batang bor sehingga probe merangkak pada batang bor melewati rangka penyangga batang bor untuk menyelesaikan pemindaian;
(3) Mekanisme pengangkatan diturunkan, Batang bor ditempatkan pada rangka penyangga, dan probe inspeksi dijatuhkan pada platform penyangga troli pada saat yang bersamaan;
(4) Inspektur melepas troli dan membiarkan probe melewati ujung batang bor dan melepaskan batang bor;
(5) Buka batang bor yang diuji, lalu pindahkan ke pipa bor berikutnya yang akan diuji.
|
3. Prinsip deteksi sistem
Metode deteksi kebocoran fluks magnet saat ini diakui sebagai metode deteksi paling andal untuk bahan feromagnetik berbentuk tabung. Karakteristik utamanya adalah kecepatan deteksi yang cepat, efek deteksi yang baik, pengoperasian yang sederhana, anti-interferensi yang kuat, dan kemampuan polusi, dan telah diperoleh dalam deteksi cacat berbagai komponen konduktif magnetik. Ia memiliki berbagai macam aplikasi.
Sistem ini menggunakan prinsip deteksi kebocoran fluks magnet (MFL) untuk mendeteksi cacat (retak, lubang, keausan, dll) pada pipa bor. Prinsip dasar deteksi metode Mfl didasarkan pada permeabilitas tinggi bahan feromagnetik. Prinsip pendeteksiannya ditunjukkan pada Gambar (1) di bawah ini. Permeabilitas pipa bor pada cacat yang disebabkan oleh korosi atau gaya luar jauh lebih kecil dibandingkan dengan pipa bor. Itu menjadi magnet di bawah pengaruh medan magnet eksternal. Jika tidak ada cacat pada pipa bor, sebagian besar fluks magnet (disarikan sebagai garis medan magnet) melewati pipa Bor, pada saat ini fluks magnet (disarikan sebagai garis medan magnet) terdistribusi secara merata. Apabila terdapat cacat pada pipa bor, maka fluks magnet (garis medan magnet) membengkok dan sebagian fluks magnet (medan magnet) bocor keluar dari permukaan pipa bor. Komponen sensitif magnetik digunakan untuk mendeteksi. Distorsi medan magnet ini dapat memperoleh informasi tentang cacat pada komponen penghantar magnet seperti batang pipa.
