Sistem deteksi kebocoran las kotak vakum pada lempeng bawah tangki penyimpanan minyak

Sistem deteksi kebocoran las kotak vakum pada lempeng bawah tangki penyimpanan minyak

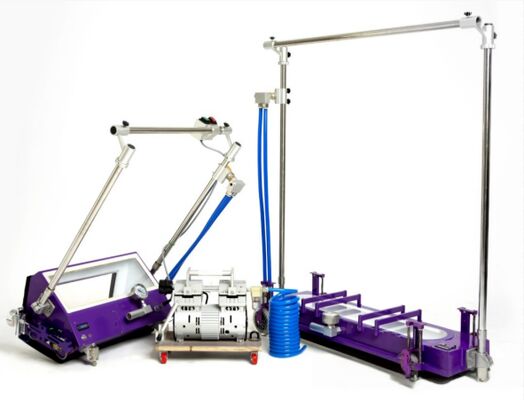

1. Pengenalan produk

Untuk meningkatkan inspeksi keseluruhan tangki penyimpanan minyak,perusahaan kami telah dirancang dan dikembangkan secara khusus serangkaian sistem deteksi tank vakum untuk mendeteksi kebocoran las pada pelat bawah tangki penyimpanan minyak.

Sistem deteksi tangki vakum portabel standar dapat mendeteksi las lap/butt pada pelat bawah dari setiap ukuran tangki penyimpanan,dan pengelasan keliling (pengelasan filet) pada pelat bawah tangki penyimpanan dengan diameter lebih dari 5 meterUntuk evaluasi integritas berbagai las, sistem deteksi kotak vakum kami adalah metode deteksi yang efisien, cepat dan ekonomis,dan tingkat deteksi korosi menembus/lubang pin tidak kurang dari 95%.

2Fitur Khusus

1) Model normal umumnya menggunakan tangan untuk menekan kotak, sehingga akan sangat lelah, kami meningkatkan kebutuhan untuk membungkuk langsung dengan kaki

2) Saat bergerak, kita memiliki roda di bawah tangki; tidak perlu mengangkat tangki untuk bergerak

3) Pompa vakum dapat mengambil remote control robot, situs sangat nyaman.

3Persyaratan parameter teknis:

3.1 Kotak vakum untuk pengujian las lap dan butt

3.1.1 Tingkat vakum: tidak kurang dari 60kPa;

3.1.2 Panjang deteksi las: tidak kurang dari 800 mm;

3.1.3 Periksa jenis las: las lap dan butt di bagian bawah tangki;

3.1.4 Persyaratan diameter tangki: dapat diterapkan pada semua diameter tangki;

★3.1.5 Mode operasi: Personil inspeksi dapat menyelesaikan seluruh operasi dengan berdiri;

★3.1Sistem pencahayaan:Sistem pencahayaan LED dalam kotak vakum;

3.1.7 Pasokan listrik sistem pencahayaan: baterai lithium 3Wh terintegrasi, waktu pasokan listrik tidak kurang dari 16 jam;

★3.1.8 roda bergerak: kotak vakum dilengkapi dengan 4 roda bergerak, 4 roda bergerak dengan pegas dapat diangkat, dapat mendorong kotak vakum untuk berjalan;

★3.1.9 batang bantu: Katup penghilang tekanan dipasang pada batang bantu, dan personel deteksi dapat memutar katup penghilang tekanan ketika mereka berdiri normal.

3.2 Kotak vakum untuk pengujian las lingkar

3.2.1 Vakum: tidak kurang dari 60 kP;

3.2.2 Panjang deteksi las: tidak kurang dari 400 mm;

3.2.3 Jenis las inspeksi: las filet;

3.2.4 Diameter tangki: ≥ 5m;

★3.2.5 Mode operasi: Personil inspeksi dapat menyelesaikan seluruh operasi dengan berdiri;

★3.2.6 Sistem pencahayaan: sistem pencahayaan LED dalam kotak vakum;

3.2.7 Pasokan listrik sistem pencahayaan: baterai lithium 3Wh terintegrasi, waktu pasokan listrik tidak kurang dari 16 jam;

★3.2.8 Roda bergerak: kotak vakum dilengkapi dengan 2 roda bergerak, 2 roda bergerak dengan pegas dapat diangkat, dapat mendorong kotak vakum untuk berjalan;

★3.2.9 batang bantu: Katup penghilang tekanan dipasang pada batang bantu, dan personel deteksi dapat memutar katup penghilang tekanan ketika mereka berdiri normal;

★3.2.10 Fungsi tambahan lainnya: Dua elektromagnet dengan kekuatan hisap 85 kg dan dua motor pushrod dengan kekuatan dorongan 19 kg dipasang di kedua sisi kotak vakum.

3.3 Pompa vakum

3.3.1 Tegangan: 220V 50/60Hz;

3.3.2 Tekanan desain: 92 kPa;

3.3.3 Jenis pompa: pompa vakum listrik dengan kipas;

3.3.4 Tingkat aliran: 200L/menit;

3.3.5 Berat: tidak lebih dari 10,5 kg;

3.3.6 Daya: tidak lebih dari 450w.

4Persyaratan konfigurasi

4.1 Pompa vakum: 1pc

4.2 Lap and butt weld Kotak vakum: 1 set

4.3 Kotak las filet: 1 set

4.4 Pipa udara lunak: 1 set

4.5 Baterai sumber daya pompa vakum: 1pc

4.6 Manual: 1 salinan;

4.7 Kotak pengiriman: 3 pcs

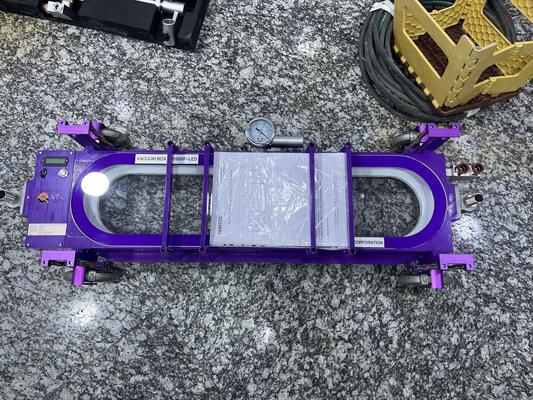

HV1800F-LED kotak vakum cocok untuk butt atau lap las

2. Parameter teknis
