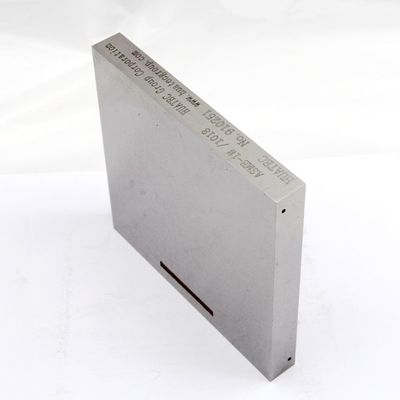

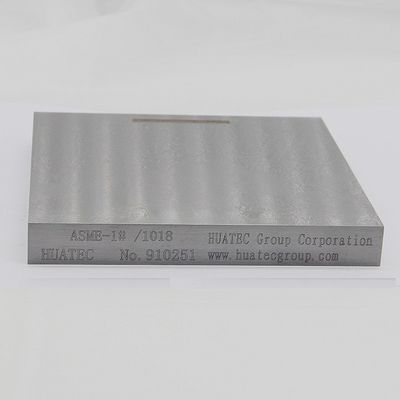

Non Pipe 19mm 38mm 75mm Weld Standar ASME 1018 Baja UT Kalibrasi Tes Blok

Non Pipe 19mm 38mm 75mm Weld Standar ASME 1018 Baja UT Kalibrasi Tes Blok

Standar: ASME BPVC-V-2015

Ukuran dan bentuk blok uji las non-pipe ASME ditunjukkan pada bagan di bawah ini, ketika diperiksa
Untuk inspeksi pada bahan dengan diameter permukaan lebih dari 500 mm,Blok uji dengan kelengkungan yang sama dengan benda kerja atau blok uji standar dengan diameter 500 mm atau kurang dapat digunakan
Selama pemeriksaan bagian atas, blok uji kurva, yaitu blok uji jahitan tabung, harus digunakan.

1Jarak antara setiap slot dan ujung blok uji atau slot lainnya tidak kurang dari T atau 25 mm, jika lebih besar.
2Panjang minimum L dari blok uji harus 200 mm atau 8T, jika lebih besar.
3. Ketika diameter dalam sama atau kurang dari 100mm, radian minimum adalah 270 °. Ketika diameter dalam lebih dari 100mm, panjang busur minimum adalah 200mm atau 3T, dan yang lebih besar diambil
4. kedalaman setiap tangki adalah 11% T≥h≥ 8% T, lebar ≤6mm, panjang ≥225mm
