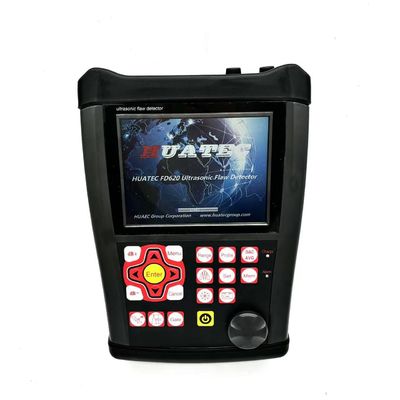

FD620 Detektor Cacat Ultrasonik Portabel IP65 dengan DAC AVG B-Scan Warna & Laporan Aplikasi Seluler
Kalibrasi probe, pembuatan kurva, dan operasi lainnya dipandu oleh kotak dialog di seluruh proses, tidak perlu membaca manual
Semua alat disertakan apa yang Anda butuhkan: DAC, AVG, B-scan warna, AWS, dll.
Frekuensi Pengulangan Pulsa: 30-3000Hz, penyesuaian akurat, pemindaian berkecepatan tinggi, tidak pernah melewatkan deteksi
Rasio sinyal terhadap derau tinggi, gema jelas dan stabil, desain anti-derau, sempurna untuk kondisi kerja yang sulit
AD 10-digit, pengambilan sampel berkecepatan tinggi menghasilkan diagram gema yang lebih baik dengan semua detail. Sensitif dan dapat mendeteksi cacat sekecil apa pun
Tampilan warna asli yang jernih. Antarmuka pengguna yang membantu membuat operasi jauh lebih mudah.
Perekaman video deteksi cacat real-time berkecepatan tinggi. Penyimpanan data USB tanpa batas.
Koneksi Bluetooth, aplikasi seluler menghasilkan laporan deteksi cacat di lokasi dan mewujudkan pencetakan
Standar IP65. Casing Alloy + Silika gel, tahan air dan debu, kokoh dan tahan lama. Penyangga peredam membuatnya berdiri di sudut mana pun.
Baterai bertahan 15 jam untuk satu kali pengisian daya. Setiap baterai memiliki kontrol pengisian daya sendiri sehingga dengan dua baterai dapat bekerja sepanjang waktu
Spesifikasi
| Rentang |
0-25000 mm, pada kecepatan baja
|
| Kecepatan Material |
100~20000m/s
|
| Frekuensi Pengulangan Pulsa |
30-3000Hz
|
| Rentang Dinamis |
≥38dB
|
| Linearitas |
Horizontal: +/-0.2% FSW,
Vertikal: 2.5% FSH, Akurasi Penguat +/-1 dB
|
| Daya Resolusi |
>40dB (5P14)
|
| Sensitivitas Sisa |
>62dB
|
| Tolak (penekanan) |
0 hingga 80% tinggi layar penuh
|
| Memori besar |
1000 grafik A, 500 pengaturan independen, kriteria apa pun dapat dimasukkan dengan bebas, kita dapat bekerja di lokasi tanpa blok uji
|
| Mode Uji |
Gema pulsa, elemen ganda, dan transmisi penuh
|
| Jenis Probe |
Lurus Tunggal, Sudut Tunggal, Lurus Ganda, Sudut Ganda, Melalui, Merayap, Permukaan
|
| Monitor Gerbang |
Dua gerbang independen yang dapat dikontrol di seluruh rentang sapuan
|
| Satuan |
Inci atau milimeter
|
| Persyaratan Daya |
AC Jaringan 100-240 VAC, 50-60 Hz
|
| Penundaan Tampilan |
-20 hingga 3400 μs
|
| Penundaan Probe/Offset Nol |
0 hingga 99.99μs
|
| Daya |
Paket baterai Li-ion isi ulang internal dengan rating 7.2V pada 8000 mAh
15 jam waktu operasi nominal tergantung pada kecerahan tampilan
4 jam waktu pengisian daya tipikal
|
| P x L x T (mm) |
260×175×60 (mm)
|
| Suhu Operasi |
-10℃ hingga 50℃
|
| Suhu Penyimpanan |
-30℃ hingga 50℃
|
| Energi Pulsa |
200V, 300V, 400V, 500V dapat dipilih
|
| Rektrifikasi |
Gelombang setengah positif, gelombang setengah negatif, gelombang penuh, Sistem RF
|
| Bandwidth (bandpass penguat) |
0.2 hingga 20 MHz
|
| Monitor Gerbang |
Dua gerbang independen yang dapat dikontrol di seluruh rentang sapuan
|
| Sensitivitas |
Maksimum 120 dB dalam resolusi yang dapat dipilih 0,1, 1,0, 2,0, 6,0 dB
|
| Koneksi Transduser |
BNC atau LEMO
|
Fungsi
Lokasi cacat presisi tampilan otomatis (Kedalaman d, level p, jarak s, amplitudo, sz dB, φ).
Pengukuran cacat: Pengukuran cacat otomatis menggunakan AVG/AVG, mempercepat pelaporan penerimaan atau penolakan cacat.
Kalibrasi otomatis titik nol transduser, Sudut, Tepi depan, dan Kecepatan material.
Nyaman untuk membuat dan menggunakan DAC dan AVG untuk mengevaluasi gema, kurva dapat dimodifikasi dan dikompensasi.
Menghubungkan Disk Memori, unit dapat memiliki memori tanpa batas.
Membuat video proses pengujian secara otomatis dan memutar; menggunakan U Disk, panjang video tidak terbatas.
B-scan warna.
Ada 13 standar internasional bawaan di unit.
Koneksi Bluetooth ke perangkat seluler untuk menghasilkan dan mencetak laporan deteksi di lokasi. AWS D1.1.
Fitur Koreksi Permukaan Melengkung.
Fungsi Pengukuran Tinggi Retak.
Gerbang Perbesar: Penyebaran rentang gerbang ke seluruh lebar layar.
Fungsi Auto-gain.
Amplop: Tampilan simultan A-scan langsung pada tingkat pembaruan 60 Hz dan amplop tampilan A-scan.
Peak Hold: Bandingkan gelombang puncak beku dengan A-scan langsung untuk menafsirkan hasil pengujian dengan mudah.
Scan Freeze: Pembekuan tampilan menahan data gelombang dan jalur suara.
Alarm: Bunyi bip dan LED.
Jam Waktu Nyata.
Isi gema.
Tanda tangkapan.
Warna gema di dalam Gerbang.

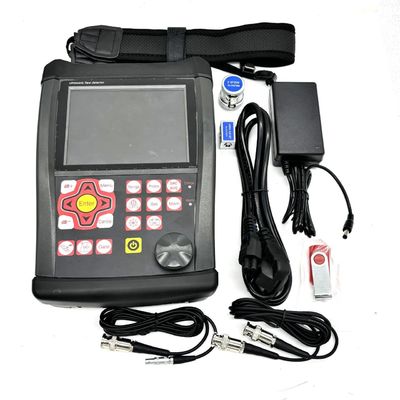

Paket Standar
Detektor Cacat Ultrasonik Portabel FD620 1
Transduser Sinar Lurus (4 MHz, Φ10) 1
Transduser Sinar Sudut (4 MHz, 8 mm×9 mm, 60°) 1
Kabel Koneksi untuk transduser (BNC-LEMO 00, atau opsional LEMO 01-LEMO 00) 1
Paket Baterai Li-Ion Isi Ulang, 8 Amp Hour 1
Unit catu daya/pengisi daya 1
Buku Panduan Operasi dalam Bahasa Inggris 1
Perangkat Lunak Aplikasi 1
Tali 1
