FD219 Detektor Cacat Ultrasonik Industri B Scan & Perekaman Video untuk Inspeksi NDT Las & Tempa

FD219 B Scan & Perekaman Video Detektor Cacat Ultrasonik Industri untuk Inspeksi NDT Las & Tempa

Pendahuluan

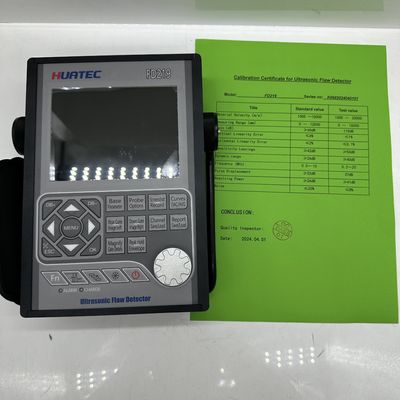

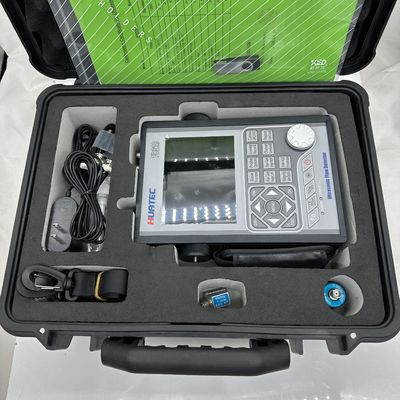

Detektor cacat HUATEC FD219 ini adalah detektor cacat ultrasonik digital industri portabel yang dapat mendeteksi, melokalisasi, mengevaluasi, dan mendiagnosis berbagai cacat (retakan, inklusi, pori-pori, dll.) pada benda kerja dengan cepat, nyaman, tanpa merusak, dan akurat. Dapat digunakan baik di laboratorium maupun di lokasi teknik. Instrumen ini dapat digunakan secara luas dalam manufaktur, metalurgi besi dan baja, pemrosesan logam, industri kimia, dan bidang lain yang memerlukan deteksi cacat dan kontrol kualitas. Juga banyak digunakan dalam inspeksi keselamatan online dan penilaian umur di bidang kedirgantaraan, transportasi kereta api, boiler dan bejana tekan, dll.

Instrumen ini dapat digunakan secara luas untuk melokalisasi dan mengukur ukuran retakan tersembunyi, rongga, pemisahan, dan diskontinuitas serupa pada lasan, tempa, billet, gandar, poros, tangki dan bejana tekan, turbin, dan komponen struktural.

Fitur

Perangkat keras inti dirancang dengan ARM+FPGA, dan perangkat lunak menggunakan sistem operasi multitasking yang sangat andal, yang sangat meningkatkan fungsi, portabilitas, daya tahan, dan keandalan instrumen.

Instrumen ini menggunakan menu master-slave, dan dirancang dengan tombol pintas dan kenop putar digital. Instrumen ini ringan dan portabel, serta dapat dipegang dengan satu tangan.

lTampilan

Tampilan LCD TFT multi-warna resolusi tinggi (640×480 piksel) digital penuh. Tampilan gelombang lebih halus dan manusiawi.

4 gaya antarmuka operasi dapat dipilih sesuai dengan lingkungan.

LCD dengan pembaruan 60 Hz yang cepat. Mampu menampilkan perubahan gelombang yang halus.

Kecerahan LCD dapat diatur secara bebas.

lBentuk

Casing logam seluruh aluminium kuat dan tahan lama, serta kinerja pelindung elektromagnetiknya sangat baik.

Braket peredam putar 360 derajat dan selubung karet mudah digunakan.

Panel kaca tempered, sangat keras, tahan aus, dan tahan gores

lLaporan deteksi cacat tangkapan layar dan PDF

Tangkapan layar real-time dari semua halaman dan laporan deteksi cacat, dan simpan sebagai gambar BMP ke disk U, yang dapat diatur sebagai gambar berwarna atau skala abu-abu.

Ekspor laporan deteksi cacat sebagai file PDF dan simpan ke disk U untuk pengarsipan dan pencetakan yang mudah.

Semua konten file PDF dapat disesuaikan sesuai kebutuhan pengguna.

Gambar BMP dan file PDF dapat dilihat di komputer atau ponsel.

lRentang

Hingga 15000mm dalam baja; rentang dapat dipilih dalam langkah tetap atau variabel kontinu. Cocok untuk digunakan pada benda kerja besar dan dalam pengukuran resolusi tinggi.

lPulser

Energi Pulsa dapat dipilih di antara 100V, 200V, 250V, 300V, 350V, 400V, dan 500V.

Lebar Pulsa dapat disetel dari 0.1µs hingga 0.5 µs untuk mencocokkan probe dengan frekuensi yang berbeda.

Frekuensi Pengulangan Pulsa dapat disesuaikan dari 20 Hz hingga 2 KHz.

Peredaman dapat dipilih di antara 50Ω, 150Ω, 250Ω, dan 500Ω untuk kinerja probe yang optimal

Pilihan probe: probe kristal tunggal, probe kristal ganda, probe sudut khusus, probe penetrasi, probe pendakian.

lPenerima

Pengambilan Sampel: Konverter AD 16 digit dengan kecepatan pengambilan sampel 320 MHz

Perataan: Setengah Gelombang Positif, Setengah Gelombang Negatif, Gelombang Penuh, dan RF

Bandwidth Analog: Kemampuan 0.2MHz hingga 20MHz dengan rentang frekuensi yang dapat dipilih (diatur secara otomatis oleh instrumen) untuk mencocokkan probe untuk kinerja optimal.

Penguatan: 0 dB hingga 110 dB dapat disesuaikan dalam langkah yang dapat dipilih 0.1 dB, 2 dB, 6 dB.

lGerbang

Dua gerbang yang sepenuhnya independen menawarkan berbagai pilihan pengukuran untuk ketinggian sinyal atau jarak menggunakan pemicu puncak.

Mode gema-ke-gema memungkinkan penentuan posisi gerbang yang akurat untuk sinyal yang sangat berdekatan.

Awal Gerbang: Variabel di seluruh rentang tampilan

Lebar Gerbang: Variabel dari Awal Gerbang hingga akhir rentang tampilan

Tinggi Gerbang: Variabel dari 0 hingga 99% Ketinggian Layar Penuh

Alarm: Ambang batas positif/negatif dengan Lampu LED Berkedip.

lMemori

Instrumen memiliki memori berkapasitas besar bawaan, dan data serta file tidak akan hilang karena kegagalan daya instrumen.

Memori 500 file saluran untuk menyimpan pengaturan kalibrasi dan parameter probe.

Memori 1000 file laporan gelombang untuk menyimpan gelombang A-Scan dan pengaturan.

Semua file dapat disimpan, dipanggil, dan dihapus.

Pengaturan saluran dan file laporan dapat diekspor melalui disk memori, dan informasi juga dapat disimpan dalam jumlah tak terbatas melalui memori USB.

lPerekam Video

Perekam Video berguna dalam banyak situasi, sangat nyaman bagi mereka yang ingin menganalisis aktivitas probing nanti.

Instrumen dapat merekam proses pengujian dan menyimpannya sebagai file video, yang dapat diputar ulang melalui instrumen atau perangkat lunak khusus. Mendukung hingga 10 file video, dan setiap file video dapat berdurasi hingga 5 menit.

Jika Anda memilih untuk menyimpan file video ke disk memori, jumlah dan durasi file video tidak akan dibatasi.

Merekam dan memutar ulang proses pengujian memberikan kemudahan besar untuk studi dan analisis deteksi cacat di masa mendatang.

Pemutaran video mendukung fungsi jeda, maju cepat, mundur cepat, dan berhenti.

Fungsi

• Kalibrasi Otomatis: Kalibrasi otomatis offset nol probe, sudut probe (nilai K), dan kecepatan material.
• Lokalisasi Cacat: Tampilan langsung Jalur Suara, Proyeksi (jarak permukaan), Kedalaman, Amplitudo,
• Pengukuran Cacat: Pengukuran cacat otomatis menggunakan AVG atau DAC, mempercepat pelaporan penerimaan atau penolakan cacat.
• Pembacaan Digital dan Fungsi Pemicu: Ketebalan/Kedalaman dapat ditampilkan dalam pembacaan digital saat menggunakan probe normal dan Jarak Permukaan serta Kedalaman ditampilkan secara langsung saat probe sudut digunakan.
• DAC/AVG: Kurva dihasilkan secara otomatis, dan titik pengambilan sampel dapat dikompensasi dan dikoreksi. Kurva secara otomatis mengambang dengan penguatan, secara otomatis mengembang dengan jarak deteksi, dan secara otomatis bergerak dengan waktu tunda. Dapat menampilkan kurva AVG dari aperture apa pun.
• AWS D1.1. Memilih standar ini dapat mengurangi perhitungan manual dan meningkatkan efisiensi deteksi.
• Fitur Koreksi Permukaan Melengkung.
• Fungsi Pengukuran Tinggi Retak.
• Perbesaran Gerbang: penyebaran rentang gerbang ke seluruh lebar layar.
• Perekaman dan pemutaran video.
• Fungsi penguatan otomatis
• Amplop: Tampilan simultan A-scan langsung pada tingkat pembaruan 60 Hz dan amplop tampilan A-scan
• Penahanan Puncak: Bandingkan gelombang puncak beku dengan A-scan langsung untuk menafsirkan hasil pengujian dengan mudah.
• Tanda Puncak: tangkap dan tandai puncak secara real-time
• Pengkodean Gema: menampilkan area tampilan gema 1~9 dalam warna berbeda, digunakan untuk menganalisis posisi cacat.
• Pembekuan A Scan: Pembekuan tampilan menahan data gelombang dan jarak pengujian.
• Fitur tampilan B Scan. Menampilkan bentuk cacat benda kerja secara intuitif dan hasil deteksi lebih intuitif.

Jam Real Time

Jam instrumen terus berjalan melacak waktu.

Komunikasi

Dua port USB2.0 berkecepatan tinggi. Dua mode USB dapat dipilih: U-DISK dan U-BRIDGE. Dalam mode U-DISK, file konfigurasi saluran, file laporan cacat, gambar tangkapan layar, dan film yang direkam dapat disimpan ke U-DISK. Dalam mode U-BRIDGE, instrumen bertukar data dengan Perangkat Lunak DataPro.

Baterai

Baterai lithium-ion berkapasitas besar dan berkinerja tinggi bawaan.

Waktu kerja berkelanjutan lebih dari 12 jam. Waktu pengisian daya tipikal 4-6 jam.

Kenop

Penyesuaian operasi dilakukan dengan mudah dan cepat menggunakan kenop putar.

Pembaruan perangkat lunak

Perangkat lunak dapat dengan mudah ditingkatkan melalui U-DISK. Peningkatan tidak akan merusak mesin.

Spesifikasi

• Rentang Pengukuran: 0 hingga 15000 mm, pada kecepatan baja
• Rentang Frekuensi Pengulangan Pulsa dari 20 Hz hingga 2000 Hz
• Kecepatan Material: 1000 hingga 20000m/s
• Rentang Frekuensi Pengulangan Pulsa dari 20 Hz hingga 2000 Hz
• Rentang Dinamis: lebih dari 40dB
• Linearitas Sistem: Horizontal: +/-0.2% FSW,
• Vertikal: 0.25% FSH, Akurasi Penguat +/-1 dB.
• Daya Resolusi: lebih dari 40dB
• Sensitivitas Sisa: lebih dari 50dB (Lubang dasar datar φ2 sedalam 200mm)
• Tolak (penekanan): 0 hingga 80% ketinggian layar penuh
• Kebisingan: kurang dari 10%
• Monitor Gerbang: Dua gerbang independen yang dapat dikontrol di seluruh rentang sapuan
• Penguatan: Maksimum 110 dB dalam resolusi yang dapat dipilih 0.1, 1.0, 2.0, 6.0 dB.
• Bandwidth (bandpass penguat): 0.2 hingga 20 MHz
• Pergeseran Pulsa: lebih dari 32dB
• Penundaan Tampilan: -20 hingga 3400 µs
• Penundaan Probe/Offset Nol: 0 hingga 99.99µs
• Mode Pengujian: Gema pulsa, elemen ganda, dan transmisi penuh
• Pulser: Pulser Gelombang yang Dapat Disesuaikan
• Energi Pulsa: 100V, 200V, 250V, 300V, 500V dapat dipilih
• Perataan: Setengah gelombang positif, setengah gelombang negatif, gelombang penuh, RF
• Unit: Inci atau milimeter
• Koneksi Transduser: BNC atau LEMO
• Persyaratan Daya: Listrik AC 100-240 VAC, 50-60 Hz
• Suhu Operasi: -10°C hingga 50°C, Suhu Penyimpanan: -30°C hingga 50°C
