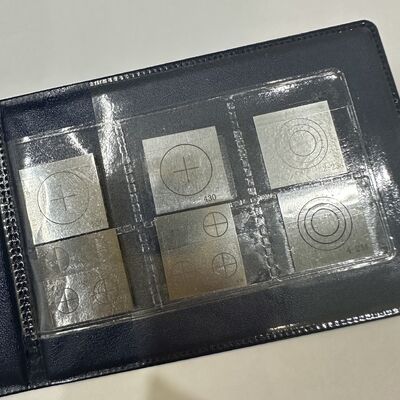

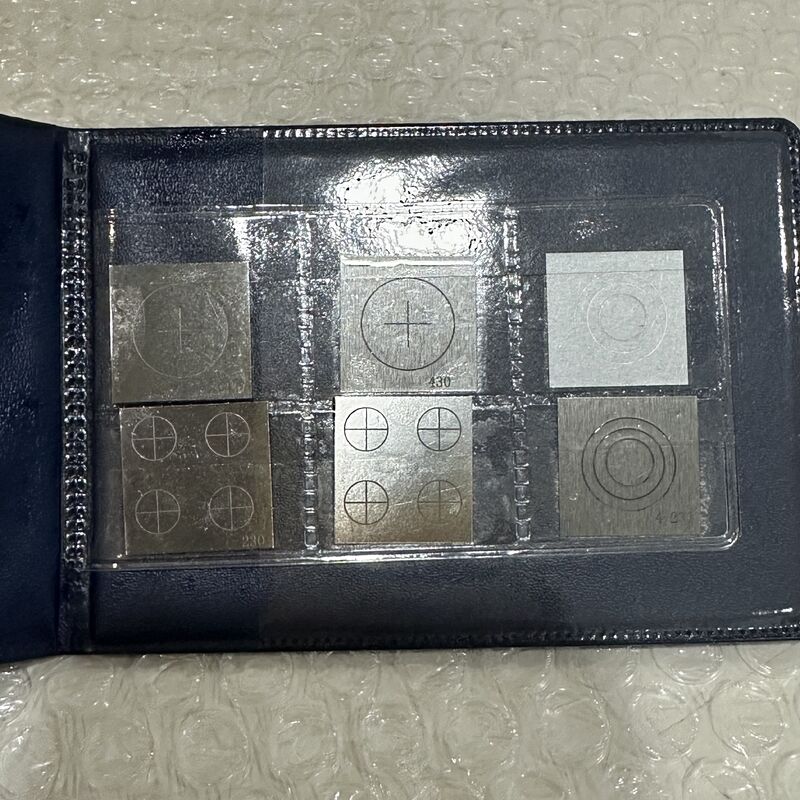

Indikator Kontrol Kualitas Shim Cacat Kedalaman Variabel QQI untuk Inspeksi MPI

Item inspeksi

Kondisi, metode dan permintaan pengujian

Warna

Permukaan logam menampilkan perak cerah, tidak ada karat. tidak ada goresan, tidak ada korosi dan sebagainya

Kesederhanaan

Letakkan bagian uji pada papan telanjang, sejajar sepenuhnya. Tidak ada keriput. Tidak ada semburan. keropos permukaan RA adalah 0.8mm

Ukuran besi lembaran dan alur pemotongan

Panjang sisi bagian uji yang diuji dengan milscale adalah 0,75in × 0,75in.

Ketebalan rata-rata test piece CX-230 adalah 0,002in.

Simbol kecacatan buatan dan simbol yang diuji dengan mikroskop presisi keduanya berada di tengah bagian uji.

Diameter simbol o adalah 0.507in, simbol + adalah 0.25in.

Ketebalan test piece CX-230 adalah 0,002in.

Kedalaman alur adalah 0,0008in; lebar alur adalah 0,007in.

Kualitas

Tes fisika dan kimia menunjukkan bahwa logam ini terbuat dari 1005 Steel Park elektromagnetik piring besi murni.

Hasil analisis bahan baku sesuai dengan aturan GB6985,

Item inspeksi

Kondisi, metode dan permintaan pengujian

Warna

Permukaan logam menampilkan perak cerah, tidak ada karat. tidak ada goresan, tidak ada korosi dan sebagainya

Kesederhanaan

Letakkan bagian uji pada papan telanjang, sejajar sepenuhnya. Tidak ada keriput. Tidak ada semburan. keropos permukaan RA adalah 0.8mm

Ukuran besi lembaran dan alur pemotongan

Panjang sisi bagian uji yang diuji dengan milscale adalah 0.75in × 0.75in. ketebalan rata-rata bagian uji CX-430 adalah 0.004in.Simbol kecacatan buatan dan simbol yang diuji dengan mikroskop presisi keduanya berada di tengah bagian ujiDiameter simbol empat adalah 0,507in, simbol + adalah 0,25in.

Ketebalan bagian uji CX-430 adalah 0.004in.the alur kedalaman adalah 0.0012in,the

Lebar alur adalah 0,007in.

Kualitas

Tes fisika dan kimia menunjukkan bahwa logam ini terbuat dari 1005 Steel Park elektromagnetik piring besi murni.

Hasil analisis bahan baku sesuai dengan aturan GB6985,

Item inspeksi

Kondisi, metode dan permintaan pengujian

Warna

Permukaan logam menampilkan perak cerah, tidak ada karat. tidak ada goresan, tidak ada korosi dan sebagainya

Kesederhanaan

Letakkan bagian uji pada papan telanjang, sejajar sepenuhnya. Tidak ada keriput. Tidak ada semburan. keropos permukaan RA adalah 0.8mm

Ukuran besi lembaran dan alur pemotongan

Panjang sisi bagian uji yang diuji dengan milscale adalah 0.75in × 0.75in. ketebalan rata-rata bagian uji 3C2-234 adalah 0.002in.Cacat buatan tiga o tested dengan mikroskop presisi semua di pusat bagian uji.

Diameter dari besar OO adalah 0.507 in,

tengahnya 0,383 in, kecilnya 0,258 in,

Bagian uji 3C2-234, besar, ketebalan:0.002in,

kedalaman alur:0.0004in, lebar alur:0.007in,

tengah, ketebalan:0.002in, kedalaman alur:

0.0006in, lebar alur:0.007in, kecil,

ketebalan:0.002in, kedalaman alur:0.0008in,

lebar alur:0.007in.

Kualitas

Tes fisika dan kimia menunjukkan bahwa logam ini terbuat dari 1005 Steel Park elektromagnetik piring besi murni.

Hasil analisis bahan baku sesuai dengan aturan GB6985,
