MRT Pengujian Magnetic Rope Steel Wire Ropes Defector HRD-100 Wear Defect Detection Device

Detektor Kabel Baja Uji Magnetik MRT  HRD-100 dan Perangkat Deteksi Cacat Keausan

1. Spesifikasi

Standar: GB/T21837-2008, ASTM E1571-2001 (Spesifikasi standar untuk pemeriksaan elektromagnetik kabel baja feromagnetik), GB/T5972-2006/ISO 4309:90, GB8918—2006

Rentang deteksi: Φ1,5—300 mm (pilih sensor yang berbeda)
Kecepatan relatif antara sensor dan kabel baja: 0,0—6,0 m/s Pilihan terbaik: 0,3—1,5 m/s
Jarak terbaik antara selongsong pemandu dan kabel baja: 2—6 mm, jarak yang diizinkan: 0—15 mm

Jenis file keluaran: Keluaran file Word

Alarm: Alarm suara dan cahaya
Deteksi lokasi kabel baja putus (LF)
Akurasi penilaian kualitatif: 99,99%
Penilaian kuantitatif
Kesalahan pengulangan Sensitivitas: ±0,055%
Kesalahan tampilan: ±0,2%
Kesalahan deteksi lokasi, (L): ±0,2%
Daya: catu daya komputer 5V
BERAT SENSOR: < 10kg (Sensor biasa)

Suhu lingkungan -10°C~40°C

Tekanan udara: 86~106 Kpa

Kelembaban relatif: ≤85%

Sistem windows detektor komputer kabel baja adalah produk pembaruan sistem GB yang didasarkan pada teori perangkat lunak DOS dan ideologi panduan alarm tampilan waktu nyata, menggunakan dasar bahasa pemrograman Visual Basic 6.0, dikompilasi.

Bagian perangkat keras sistem ini menggunakan sensor magnetik canggih domestik dan asing serta modul pengambilan sampel penelitian dan pengembangan independen bersatu, melalui jalur utama RS232 (atau USB) menggerakkan, menyimpan data secara langsung di komputer.

Bagian perangkat lunak sistem ini didasarkan pada analisis transformasi wavelet, menggunakan dasar bahasa pemrograman Visual Basic 6.0, dikompilasi. Mencapai fungsi seperti akuisisi dan kontrol data, analisis data, tampilan data, penyimpanan data, dan seterusnya. Meningkatkan karakteristik visual dalam fungsi perangkat lunak DOS, dan dengan cara pelacakan kecenderungan uniknya yang berkelanjutan, dapat terus menerus, secara dinamis mengamati sinyal data dan situasi perubahannya, dan menampilkan hasil yang diperoleh secara real-time dan mengirimkan alarm; Perangkat lunak meningkatkan fungsi evaluasi otomatis; Dalam cacat parsial yang ditunjukkan pada peningkatan penampang dan persentase luas penampang total; Perangkat lunak dan Windows sepenuhnya kompatibel, cocok untuk operasi inersia pengguna, menggunakan bentuk file Word untuk memproduksi laporan pemeriksaan.

Perangkat lunak sistem ini dapat kompatibel dengan format data pengambilan sampel perangkat lunak DOS detektor komputer kabel baja, dan dapat menganalisis memprosesnya.

Sistem windows mengambil prosedur operasi independen dan sistem pemeriksaan yang aman, dapat dengan mudah cocok untuk semua jenis komputer modern, dan menyelesaikan serangkaian prosedur pemeriksaan.

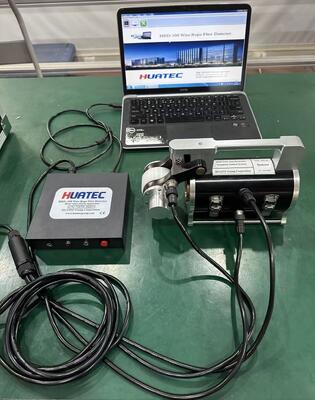

2. Konfigurasi Sistem

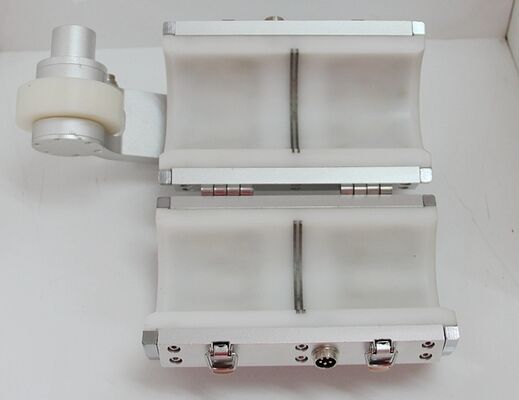

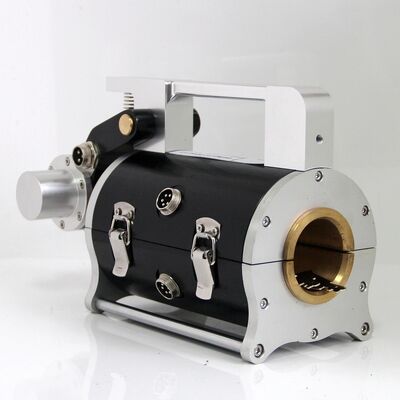

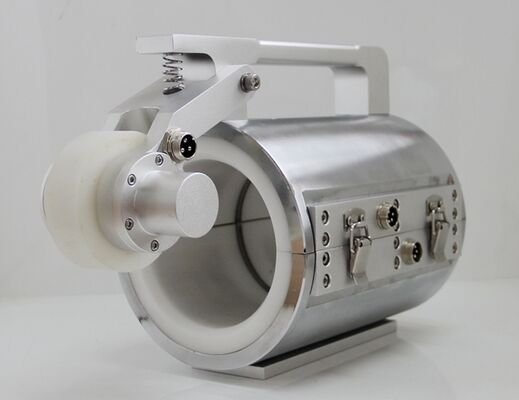

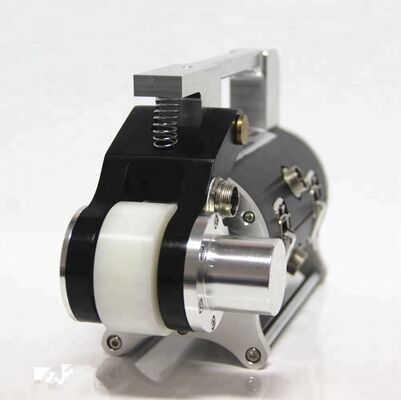

3. Pengenalan Sensor

Sensor magnetik: Sensor terdiri dari pelacak perpindahan (Roda penggerak, encoder), instalasi magnetisasi, dan organisasi pengambilan sampel. Setelah sistem diaktifkan, kabel baja dan sensor bergerak relatif, kemudian dapat mengumpulkan sinyal.

Pelacak perpindahan: Roda penggerak berputar satu lingkaran, encoder fotoelektrik mengirimkan pulsa instruksi pengambilan sampel, mewujudkan pengambilan sampel jarak yang sama.

Instalasi magnetisasi: Ketika kabel baja dan sensor bergerak relatif, menyelesaikan magnetisasi aksial kabel baja.

Organisasi pengambilan sampel: Ketika kabel baja dan sensor bergerak relatif, saluran pengambilan sampel yang terdiri dari elemen Hall akan mengubah kondisi kebocoran magnetik kabel baja menjadi sinyal tegangan simulasi.

4. Perangkat alarm real-time HUATEC

Perangkat alarm real-time HUATEC adalah akuisisi data portabel serbaguna, melalui kabel transmisi RS232 mengirim dan menyimpan sinyal data yang dikonversi ke komputer, memanfaatkan fungsi CPU komputer yang kuat untuk pemrosesan analisis online dan real-time, sesuai dengan nilai ambang batas yang setara yang akan ditetapkan sebelumnya mengirimkan alarm real-time. Satu grup untuk memberikan catu daya sensor grup baterai lithium, outputnya adalah 5V. Ada port pengisian daya tambahan yang dapat menyediakan pengisian daya dan sakelar daya.

5. Pengenalan Perangkat Lunak

Gambar 3 Item Fungsi Utama

6. Pilihan Sensor
