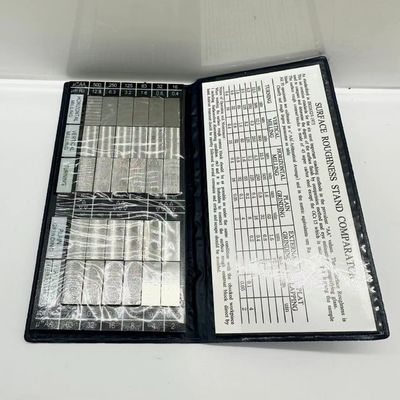

Blok Sampel Perbandingan Kekasaran Baja Bubut Penggilingan Standar Spesifikasi
I. Penggunaan: Blok sampel perbandingan kekasaran permukaan adalah alat ukur yang digunakan
untuk memeriksa kekasaran permukaan komponen mekanis setelah diproses dengan metode perbandingan. Dengan membandingkannya secara visual dengan komponen yang diproses atau menggunakan kaca pembesar, tingkat kekasaran permukaan dapat ditentukan.
|

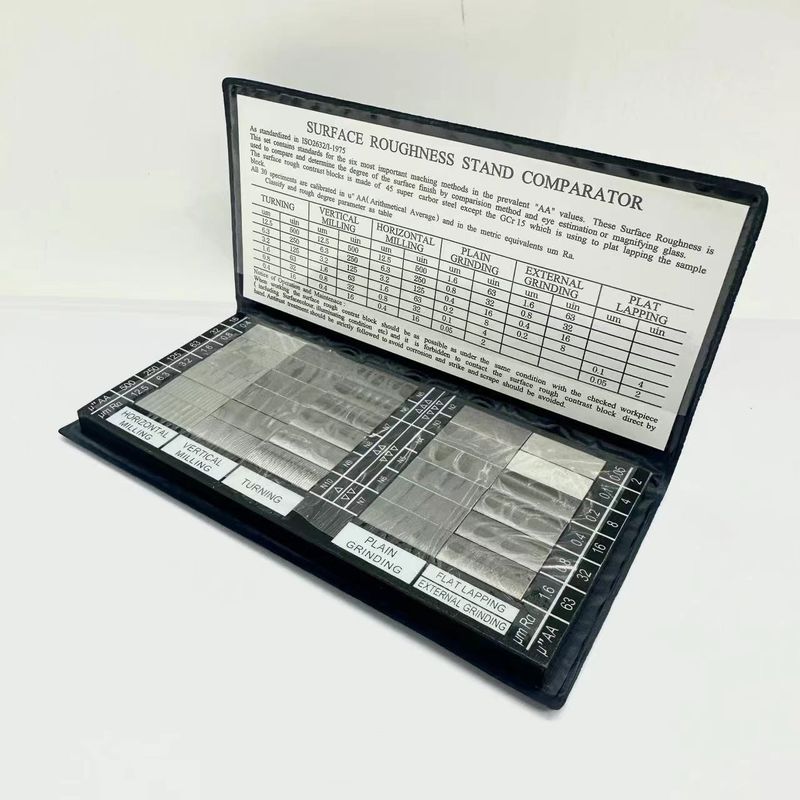

Sebagaimana distandarisasi dalam ISO2632/I-1985 Set ini berisi standar untuk enam metode pemesinan terpenting dalam nilai "AA" yang umum. Kekasaran Permukaan ini digunakan untuk membandingkan dan menentukan tingkat permukaan yang diselesaikan dengan metode perbandingan dan perkiraan mata atau kaca pembesar. Blok kontras kekasaran permukaan terbuat dari baja super karbor 45 kecuali GCr15 yang digunakan untuk meratakan blok sampel. Semua 30 spesimen dikalibrasi dalam u＂AA (Rata-rata Aritmatika) dan dalam padanan metrik um Ra. Klasifikasi dan parameter tingkat kekasaran seperti tabel.
|
Pemberitahuan Pengoperasian dan Pemeliharaan: saat bekerja, blok kontras kekasaran permukaan harus sedapat mungkin dalam kondisi yang sama dengan diperiksa benda kerja (termasuk warna permukaan, kondisi pencahayaan, dll.) dan dilarang menyentuh blok kontras kekasaran permukaan secara langsung dengan tangan. Perlakuan anti-karat harus diikuti dengan ketat untuk menghindari korosi dan benturan serta goresan harus dihindari.
|
|
|
um
|
uin
|
um
|
uin
|
um
|
uin
|
|
um
|
uin
|
um
|
uin
|
|
|
12,5
|
500
|
12,5
|
500
|
12,5
|
500
|
1,6
|
63
|
1,6
|
63
|
|
|
6,3
|
250
|
6,3
|
250
|
6,3
|
250
|
0,8
|
32
|
0,8
|
32
|
|
|
3,2
|
125
|
3,2
|
125
|
3,2
|
125
|
0,4
|
16
|
0,4
|
16
|
|
|
1,6
|
63
|
1,6
|
63
|
1,6
|
63
|
0,2
|
8
|
0,2
|
8
|
|
|
0,8
|
32
|
0,8
|
32
|
0,8
|
32
|
0,1
|
4
|
0,1
|
4
|
|
|
0,4
|
16
|
0,4
|
16
|
0,4
|
16
|
0,05
|
2
|
0,05
|
2
|
|
|
HORIZONTAL MILLING
|
VERTIKAL MILLING
|
TURNING
|
PLAIN GRINGDING
|
EXTERNAL GRINDING
|
|
|
FLAT LAPPING
|
|
|
II. Bahan dan Spesifikasi:
Bahan: Kecuali untuk blok sampel penggilingan yang terbuat dari bahan GCr15, semua blok sampel lainnya terbuat dari baja struktural karbon berkualitas tinggi 45.
Spesifikasi: Ada tiga jenis total.
1. Tujuh kelompok blok sampel (bubut, mesin bubut, frais muka, frais datar, gerinda datar, gerinda luar, dan gerinda)
2. Enam kelompok blok sampel (bubut, mesin bubut, frais muka, frais datar, gerinda datar, gerinda luar)
3. Kelompok tunggal blok sampel (blok sampel bubut, blok sampel planer, blok sampel frais muka, blok sampel besi datar, blok sampel gerinda datar, blok sampel gerinda luar, blok sampel gerinda, blok sampel mesin bor)
III. Klasifikasi dan Parameter Kekasaran adalah sebagai berikut dalam tabel:
Metode manufaktur Bubut Planer end milling Frais datar Pemolesan Gerinda luar Gerinda boring mill
IV. Petunjuk Penggunaan dan Pemeliharaan:
Saat menggunakan blok sampel perbandingan, blok tersebut harus ditempatkan dalam kondisi yang sama dengan komponen yang diperiksa (termasuk warna permukaan, kondisi pencahayaan, dll.). Jangan menyentuh blok sampel perbandingan secara langsung dengan tangan Anda. Terapkan tindakan anti-karat yang ketat untuk mencegah karat dan hindari goresan.
| Set ini berisi standar enam metode pemesinan terpenting dalam nilai "AA" yang umum. Kekasaran permukaan ini digunakan untuk membandingkan dan menentukan tingkat penyelesaian permukaan dengan metode perbandingan dan perkiraan mata atau kaca pembesar. Blok kontras kekasaran permukaan terbuat dari baja super karbor 45 kecuali GCr15 yang digunakan untuk meratakan blok sampel. Semua 30 spesimen dikalibrasi dalam u''AA (Rata-rata Aritmatika) dan dalam padanan metrik um Ra. |
