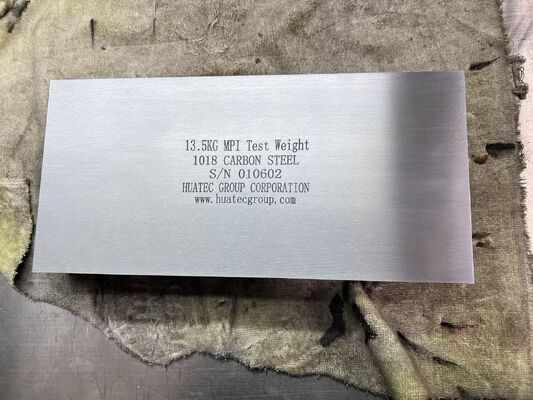

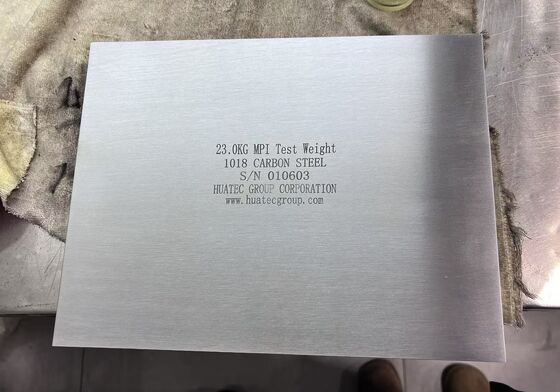

45N/118N/177N Blok uji angkat beban mati untuk pengujian yoke detektor cacat magnetik

45N/118N/177N Blok uji angkat beban mati untuk pengujian yoke detektor cacat magnetik

Blok pengujian kekuatan angkat adalah bagian pengujian ferromagnetik standar yang digunakan untuk memverifikasi kemampuan magnetisasi instrumen inspeksi partikel magnetik jenis yoke magnetik.Fungsi utamanya adalah untuk memastikan bahwa peralatan memiliki kekuatan angkat yang cukup untuk membentuk medan magnet yang efektif dan untuk mencegah deteksi yang terlewatkan.

Parameter utama dan bahan
Bahan: 45 baja, diobati panas untuk normalisasi, memastikan ferromagnetisme dan stabilitas
Dimensi: Luas yang disarankan ≥ 200mm×200mm atau 300mm×100mm, kesalahan ≤ ±5mm
Penggunaan: Mengverifikasi secara kuantitatif kekuatan hisap dari yoke magnetik pada jarak kutub magnetik maksimum, memastikan sensitivitas deteksi cacat

Titik penggunaan dan kalibrasi
Metode pengujian: Letakkan yoke magnetik pada permukaan blok uji, gunakan daya, dan stabilkan untuk mengangkat blok uji.
Spesifikasi kalibrasi: Menurut JJF (Nonferrous Metals) 0031-2024, kekuatan angkat yang diukur tidak harus lebih rendah dari nilai nominal.
Catatan: Jurang antara kutub magnet dan permukaan blok uji dianjurkan 0,5 mm. Kekuatan angkat yang tidak cukup akan mengakibatkan medan magnet yang tidak cukup dan deteksi yang hilang

Perbedaan dari blok pengujian lainnya
Berbeda dengan bahan uji standar tipe A1/C: Blok uji digunakan untuk memverifikasi secara kuantitatif kekuatan angkat peralatan,sementara bagian uji digunakan untuk deteksi kualitatif distribusi medan magnet dan kinerja komprehensif
Berbeda dengan indikator medan magnet: Blok uji adalah bagian standar metrologi, sedangkan indikator adalah alat kualitatif kasar
