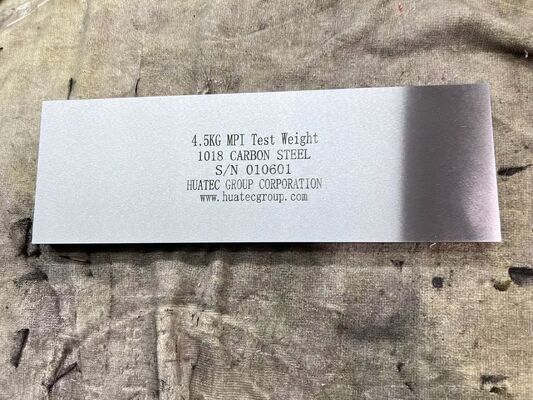

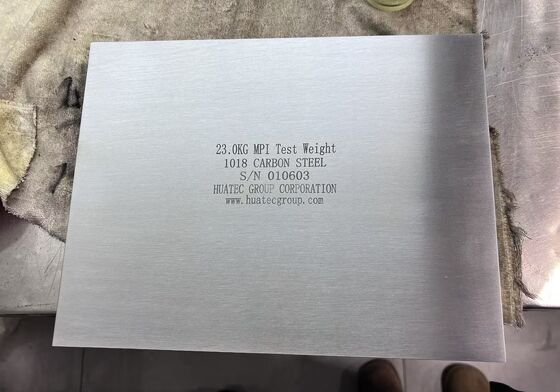

Blok uji gaya angkat adalah benda uji feromagnetik standar yang digunakan untuk memverifikasi kemampuan magnetisasi instrumen inspeksi partikel magnetik tipe yoke magnetik. Fungsi intinya adalah untuk memastikan bahwa peralatan memiliki gaya angkat yang cukup untuk membentuk medan magnet yang efektif dan mencegah deteksi yang terlewat.

Parameter dan bahan utama
Bahan: Baja 45, perlakuan panas normalisasi, memastikan ferromagnetisme dan stabilitas
Dimensi: Luas yang disarankan ≥ 200mm×200mm atau 300mm×100mm, kesalahan ≤ ±5mm
Penggunaan: Verifikasi kuantitatif gaya hisap yoke magnetik pada jarak kutub magnet maksimum, memastikan sensitivitas deteksi cacat

Poin penggunaan dan kalibrasi
Metode pengujian: Tempatkan yoke magnetik di permukaan blok uji, berikan daya, dan stabilkan untuk mengangkat blok uji. Tentukan apakah mencapai nilai gaya standar
Spesifikasi kalibrasi: Sesuai dengan JJF (Logam Non-Besi) 0031-2024, gaya angkat yang terukur tidak boleh lebih rendah dari nilai nominal
Catatan: Celah antara kutub magnet dan permukaan blok uji direkomendasikan 0,5mm. Gaya angkat yang tidak mencukupi akan menghasilkan medan magnet yang tidak mencukupi dan deteksi yang terlewat

Perbedaan dari blok uji lainnya
Berbeda dari benda uji standar tipe A1/C: Blok uji digunakan untuk memverifikasi gaya angkat peralatan secara kuantitatif, sedangkan benda uji digunakan untuk deteksi kualitatif distribusi medan magnet dan kinerja komprehensif
Berbeda dari indikator medan magnet: Blok uji adalah bagian standar metrologi, sedangkan indikator adalah alat kualitatif kasar
