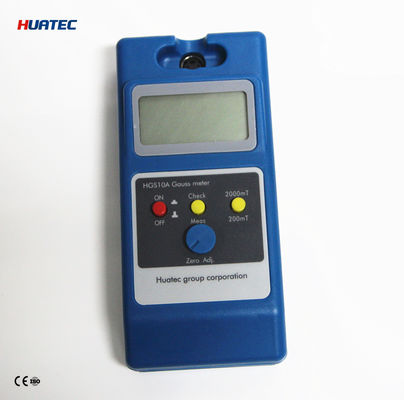

HGS-10A Tesla Meter Digital Rentang Lebar dengan Layar LCD untuk Pengukuran Medan Magnet DC
Ringkasan
HGS-10A tesla meter digital portabel, yang dapat digunakan untuk mengukur intensitas induksi magnetik dari berbagai medan magnet, seperti medan magnet DC, medan magnet AC, medan magnet radiasi, medan magnet sisa, medan magnet bumi, dll. Instrumen ini dapat dibawa-bawa (150mm×70mm×30mm), dengan rentang lebar, pengoperasian yang nyaman, tampilan LCD yang jelas, dan tombol sentuh paling canggih di Tiongkok, sangat meningkatkan masa pakai dan kenyamanannya. Catu daya adalah enam baterai kering no.5, yang dapat bekerja lebih dari 100 jam terus menerus, dan juga dapat digunakan dengan catu daya listrik, kecil dan portabel. Jaminan kualitas yang sempurna, layanan purna jual berkualitas tinggi, adalah pilihan ideal Anda untuk bekerja.
Sebagai salah satu instrumen pengukur yang paling banyak digunakan di bidang pengukuran magnetik, tesla meter adalah instrumen khusus untuk mengukur intensitas induksi magnetik magnet.
HGS-10A tesla meter digital portabel dapat digunakan untuk mengukur intensitas induksi magnetik dari berbagai jenis medan magnet, seperti medan magnet DC, speaker, pemisah magnetik, medan magnet kerja penghilang besi magnet permanen, medan magnet bocor, demagnetisasi dan medan magnet sisa setelah pemrosesan komponen. Instrumen ini dapat dibawa-bawa, dengan rentang lebar, pengoperasian yang mudah, dan tampilan LCD yang jelas.
Bidang kerja:
1. Distribusi medan magnet permukaan bahan magnet permanen (yaitu, yang biasa kita sebut magnet meter);
2. Celah medan magnet dalam struktur sirkuit magnetik;
3. Medan magnet yang dihasilkan oleh medan magnet yang dihasilkan oleh magnet permanen atau arus searah yang bekerja pada peralatan yang menyerap bahan feromagnetik;
Indikator teknis utama
| Rentang |
0~200mT millitesla ~2000mT millitesla |
| Kesalahan dasar |
±2% ±3 digit (di bawah 1000mT millitesla)
±5% ±3 digit (1000mT atau lebih)
|
| Diskriminasi |
0.1mt millitesla, 1mT millitesla
|
| Mode tampilan |
Tampilan LCD 3 1/2. Tampilan positif dan negatif saat mengukur. Positif mewakili kutub N dan negatif mewakili kutub S |
| Unit tampilan |
mT millitesla |
| Medan magnet terukur |
medan magnet DC (medan magnet statis) |
| Suhu lingkungan |
5℃~40℃
|
| Kelembaban relatif |
20%~80% (tanpa kondensasi)
|
| Catu daya |
enam baterai no.5, catu daya regulator tegangan eksternal
|
| Ukuran eksternal |
150mm×70mm×30mm,
Berat: 450g
|
Prinsip kerja:
Seri instrumen ini didasarkan pada prinsip efek hall yang dibuat dari sensor, yaitu sensor hall. Ada dua jenis sensor, transversal dan aksial, yang dapat dipilih atau dicocokkan oleh pengguna sesuai dengan kebutuhan mereka. Sirkuit mengadopsi penguat drift rendah, catu daya stabilitas tinggi, dan tampilan LCD 31/2.
(I) Prinsip efek Hall
Menempatkan lempengan logam atau semikonduktor dalam medan magnet menciptakan gaya gerak listrik (ggl) dalam arah yang tegak lurus terhadap arus dan medan magnet, sebuah fenomena fisik yang dikenal sebagai efek hall. Prinsip efek hall adalah inti dari bahan pembawa padat dalam medan magnet tambahan (B) yang tegak lurus terhadap bahan padat dalam gerakan, karena efek gaya lorentz (FB) dan offset dalam lintasan, dan bahan di kedua sisi (3.4) untuk menghasilkan akumulasi muatan listrik dalam arah vertikal dari arah arus medan listrik dan magnet, dan akhirnya membuat pembawa oleh gaya lorentz dan tolakan listrik seimbang (FB = Fe) dan di kedua sisi didirikan perbedaan potensial listrik yang stabil adalah tegangan hall (VH). Persamaan dasar adalah:
Vh = KhIhB
Di antaranya:
Ih: arus kerja
B: kerapatan fluks
Kh: sensitivitas elemen
Vh: listrik hall
(Ⅱ)Metode penggunaan sensor
Ambil sensor lateral sebagai contoh
Arah garis gaya magnet dari medan magnet yang diukur tegak lurus terhadap elemen hall di bagian depan sensor (seperti yang ditunjukkan pada gambar di sebelah kanan).
2. Diagram dan deskripsi medan magnet yang diukur oleh sensor genggam ditunjukkan pada gambar di sebelah kanan. Gunakan posisi 2.3MM di ujung elemen hall di ujung depan sensor (sisi berlawanan dari skala, dan probe tembaga adalah sisi berlawanan yang ditandai dengan lingkaran kecil) untuk dengan lembut menyentuh permukaan magnet yang diukur atau posisi medan magnet yang diukur.
3. Metode sensor genggam yang tidak tepat memaksa bagian atas sensor ke permukaan objek yang diukur (seperti yang ditunjukkan pada gambar di sebelah kanan), yang dapat dengan mudah merusak sensor.

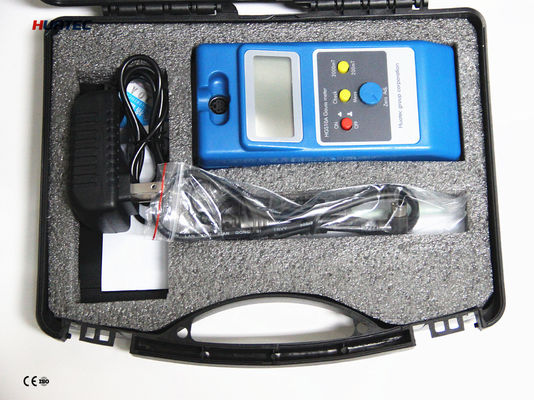

Daftar kemasan
1. HGS-10A Digital Tesla Meter
2. Catu daya eksternal
3. Sensor Hall
4. Baterai Kering No.5 6pcs
5. Instruksi Penggunaan
6. Sertifikat Kualifikasi Produk
