Detektor Cacat Pelatihan Magnetisasi AC HMP-500NX dengan Sistem Suspensi Magnetik

HMP-500NX AC Magnetization Training Defect Detector dengan Sistem Suspensi Magnetik

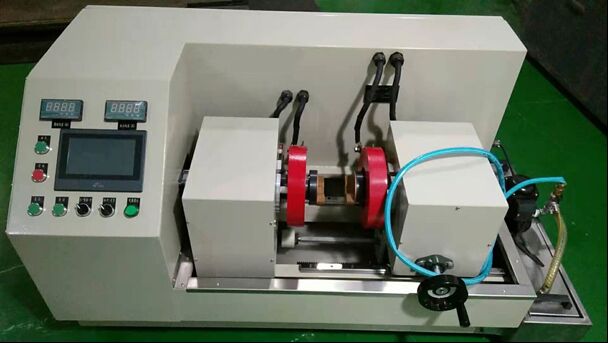

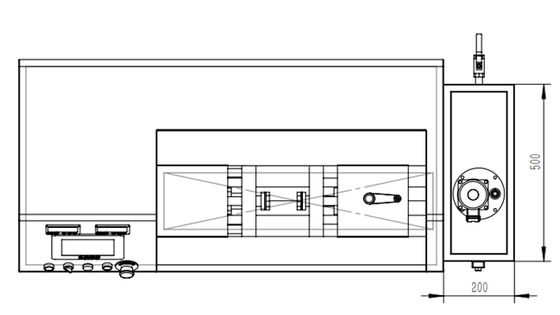

1. Deskripsi komponen peralatan

1.1Kabinet kontrol listrik (1)

  Kabinet kontrol listrik independen, semua komponen eksekutif listrik dipasang di kabinet kontrol ini,dan lemari kontrol listrik dilengkapi dengan penyaringan udara dan sirkulasi perangkat disipasi panas. Dilas dengan baja berkualitas tinggi;

Sebuah pompa semprotan 220V 50HZ dengan penutup tahan air dan daya keluar dari lampu hitam dipasang di bagian belakang;

Pemutus sirkuit, kontaktor, komponen kontrol, trafo, rectifier, pemicu, energi, dll semuanya dipasang di lemari ini;

1.2Panel kontrol (2)

Bagian depan panel dirancang dengan layar sentuh untuk pengaturan dan tampilan, dengan AC digital ammeter dan tombol darurat berhenti.

Saklar dan pengaturan fungsi semua dirancang di area ini.

1.3. Kotak pemasangan elektroda (3)

Kotak elektroda tetap dilas dengan pelat baja berkualitas tinggi 10 mm, dan dua pintu depan dan belakang dapat dilepas.

1.4. Kotak penggerak elektroda (5)

Kotak bergerak elektroda dapat dihentikan di posisi manapun, digunakan untuk menyesuaikan jarak penjepit, dan memiliki fungsi penguncian parkir;

1.5. Sistem peradangan dan penyemprotan suspensi magnetik (6)

Peralatan ini dirancang dengan tangki suspensi magnetik terpisah dengan struktur berbentuk V di bagian bawah dan pompa listrik semprotan berputar yang dipasang di bagian atas.Bagian ini terhubung ke tangki sump dengan selang, dan pistol semprotan manual dipasang di sisi depan tangki sump.

Sistem ini memiliki pergaulan yang kuat, struktur berbentuk V memastikan bahwa bubuk magnet tidak mudah terkulai, dan tekanan semprot dapat diatur;

Kapasitasnya 20L;

1.7Sistem pasokan daya magnetisasi dan demagnetisasi:

Peralatan ini mengadopsi metode magnetisasi AC, yang terdiri dari dua set catu daya magnetisasi independen.Teknologi konverter modul yang dapat dikendalikan digunakan untuk mengontrol arus sirkuit, dan tegangan terisolasi dikirim ke elektroda dan kumparan. Ukuran terus diatur dan indikasi instrumen yang sesuai diatur.dan alarm akan alarm ketika arus preset tidak cukup atau melebihi untuk mencegah deteksi yang salah dan hilang deteksi, dan memastikan bahwa benda kerja memperoleh intensitas magnetisasi yang ditentukan. AC dengan fungsi kontrol fase mati untuk mempertahankan magnetisme residual yang stabil,yang dapat digunakan untuk deteksi cacat magnetisme residual.

Dengan fungsi demagnetisasi metode attenuasi AC.

Bahan jalur arus: semua batang tembaga merah atau kabel tembaga.

1.8Sistem kontrol listrik:

1) Sistem kontrol listrik dikendalikan oleh OMRON PLC, termasuk modul yang dapat dikendalikan dan perangkat perlindungan mereka, perangkat pemicu penyesuaian arus, ammeter,tombol kontrol dan lampu indikator, silinder, triple, katup solenoid, katup penegakan tekanan, saklar udara, relay perantara, perangkat kontrol seperti kontaktor AC. pemutus sirkuit daya utama dengan perlindungan overload.

2) Sistem kontrol antarmuka manusia-mesin:

Komputer (sistem antarmuka manusia-mesin) mengontrol arus magnetisasi, waktu magnetisasi, magnetisasi, dll, yang sangat meningkatkan akurasi deteksi,dan dapat secara otomatis menyelesaikan langkah-demi-langkah operasi magnetisasi, magnetisasi arus preselection, dan pelacakan.

Tampilan yang dapat diprogram layar sentuh berkomunikasi dengan pengontrol PLC yang dapat diprogram melalui adaptor untuk langsung menampilkan parameter utama sistem.dan parameter dapat disesuaikan dalam otoritas. Desain layar: Homepage-nama perusahaan. Setiap sentuhan dapat masuk ke layar utama-"Menu Utama", "Halaman Kerja", "Alarm Record", "Perawatan", "Bentuk Gelombang Saat Ini",sentuh setiap tombol fungsi untuk secara otomatis beralih ke layar yang sesuai, dan parameter proses dari berbagai benda kerja khas dapat disimpan.

Arus magnetisasi dapat diatur sebelumnya, dan sirkuit pelacakan otomatis dibentuk melalui sistem tampilan layar sentuh yang dapat diprogram,dan kesalahan antara nilai preselected dan nilai sebenarnya lulus saat ini adalah≤ ±3%.

Sistem ini memiliki fungsi kesalahan diagnostik diri. overcurrent, undercurrent, tekanan udara abnormal, kenaikan suhu yang berlebihan dari sirkuit utama, suara dan lampu alarm dan secara otomatis berhenti bekerja.

3) Shell peralatan dibumi dengan handal, dan ketahanan isolasi dari seluruh mesin adalah≥2MOh.

4) Peralatan memiliki perlindungan keamanan lengkap dan fungsi interlocking dan alarm.

5) Diagram skema listrik, diagram kabel dan sirkuit sebenarnya dari peralatan harus benar-benar konsisten.

6) Kontak PLC dilengkapi dengan relay perantara untuk melindungi kontak.

7) Kabel dari setiap komponen listrik harus ditandai dengan nomor kawat, dan kabel antara setiap komponen dilengkapi dengan papan slot kawat.

2. Aksesoris

3.Parameter teknis utama (Catatan: HWDC adalah singkatan dari DC setengah gelombang)

* AC magnetisasi arus:

  0-500A yang dapat disesuaikan secara terus menerus, dengan kontrol fase mati daya

  Vertikal 0-1000A (1000A*6T=6000AT) yang dapat disesuaikan secara terus menerus, dengan kontrol fase mati daya

*Metode kontrol: pra-seleksi dan kompensasi otomatis

* Tingkat refresh kompensasi: 0.02S/waktu

* Tingkat beban sementara:≥25%, cocok untuk kerja 7*24H terus menerus

* Efek demagnetisasi: frekuensi ultra rendah DC komutasi attenuasi demagnetisasi, remanence≤0.2MT, frekuensi demagnetisasi yang dapat diatur

* Metode magnetisasi: magnetisasi lingkar dan magnetisasi longitudinal, magnetisasi komposit lingkar dan longitudinal

* Tingkat kesalahan arus longitudinal mingguan:≤ ±3%

*Tekan: 0-200mm

*diameter dalaman kumparan: 100mm

*Sumber daya: AC380V±10% 50HZ 40KVA (seketika 5S), sistem tiga fase lima kabel.

*Ukuran: panjang 1400*lebar 600*tinggi 750

* Sensitivitas: Bagian uji sensitivitas tipe (QQI) (30/100) lingkaran penuh dan silang dapat ditampilkan dengan jelas.

* Standar Industri Penerbangan Republik Rakyat Tiongkok HB/Z72-1998 "Pemeriksaan Partikel Magnetik"

* Memenuhi standar JB / T8290-2011 dari "Magnetic Particle Defect Detector" dari Kementerian Industri Mesin, dan standar industri HB / Z72-98.
