Detektor Cacat Partikel Magnetik Fluoresen HMP-6000A Peralatan NDT Magnetisasi Komposit 6000A
prinsip kerja
Deteksi cacat partikel magnetik menggunakan cacat benda kerja medan magnet bocor dan interaksi serbuk magnetik, ia MENGGUNAKAN permukaan baja dan cacat dekat permukaan (seperti retakan, inklusi terak, butir, dll.) permeabilitas dan perbedaan permeabilitas baja, bahan-bahan ini setelah magnetisasi diskontinuitas medan magnet akan terjadi distorsi, membentuk bagian dari kebocoran fluks magnetik dan medan magnet bocor, menggunakan energi magnetik bocor dari bagian cacat karakteristik adsorpsi serbuk magnetik, Sehingga, partikel magnetik tertarik untuk membentuk akumulasi partikel magnetik pada cacat -- tanda magnetik, yang, di bawah kondisi pencahayaan yang sesuai, menunjukkan lokasi dan bentuk cacat
|
Tabel parameter teknis
|
|
|
arus
nama
|
AC/DC (setengah gelombang, gelombang penuh tunggal, gelombang penuh tiga fase)
|
|
|
|
|
Arus magnetisasi kelilingHWDC/FWDCA●
|
6000
|
|
|
Potensial fluks magnetisasi longitudinalHWDC/FWDCAT●
|
20000
|
|
|
Diameter dalam kumparan opsionalHWDC/FWDCmm●
|
350
|
|
|
Jarak elektroda maksimum opsionalHWDC/FWDCmm●
|
1500
|
|
|
host
|
Tipe terpisah (kabinet kontrol listrik terpisah dari mesin utama)
|
|
|
sensitivitas
|
Tipe sampel A (15/50) ditampilkan dengan jelas
|
|
|
tingkat beban sementara
|
≤20%
|
|
|
mode kontrol
|
Manual/semi-otomatis
|
|
|
antarmukaHWDC/FWDC*●
|
Tombol/Layar sentuh
|
|
|
Cara penjepitanHWDC/FWDC*●
|
Listrik dan pneumatik
|
|
|
Cara memutar
|
listrik
|
|
|
Metode magnetisasi arus bolak-balik
|
Magnetisasi keliling, magnetisasi longitudinal, magnetisasi komposit
|
|
|
mode demagnetisasi AC
|
Demagnetisasi teredam otomatis
|
|
|
Cara penyearahan
|
Setengah gelombang tunggal, gelombang penuh tunggal, gelombang penuh tiga fase
|
|
|
Metode magnetisasi AC/DCHWDC/FWDC*●
|
Magnetisasi AC keliling/magnetisasi DC keliling, magnetisasi AC longitudinal, magnetisasi komposit AC longitudinal DC keliling
|
|
|
mode demagnetisasi DCHWDC/FWDC*●
|
Demagnetisasi teredam, demagnetisasi frekuensi ultra-rendah
|
|
|
lampu UV
|
Tipe gantung, tipe genggam
|
|
|
Waktu penyemprotan
|
3"～6" / manual
|
|
|
Waktu magnetisasi
|
0.5"~2"/ waktu
|
|
|
Waktu pengamatan rotasi
|
5"～10"/minggu
|
|
|
Waktu demagnetisasi
|
3"~5"/waktu
|
|
|
Pasokan udara
|
0.4-0.8MPa
|
|
|
Daya
|
Tiga fase lima kabel,380V±10%,50Hz
|
|
|
Dimensi keseluruhanHWDC/FWDCmm●
|
panjang:1～1.5m+ Celah elektroda
|
|
|
lebar:800~1200mmHWDC/FWDCTambahkan lebar kamar gelap:1800mm●
|
|
Penggunaan
Detektor cacat partikel magnetik fluoresen digunakan untuk mendeteksi permukaan dan dekat permukaan benda kerja feromagnetik (seperti baut, pin, bushing, roda gigi, cincin roda gigi, poros engkol, dll.) karena penempaan, pengerasan, penggilingan, kelelahan yang disebabkan oleh retakan dan terak serta cacat halus lainnya
Standar pelaksanaan
Detektor cacat partikel magnetik:GB/T8290—2011
Kondisi pengamatan inspeksi partikel magnetik:GB/T 5097-2020/ ISO 3059:2012
Metode Uji Partikel Magnetik American Society for Materials and Testing ASTM E1444-01
Standar Uni Eropa dan Internasional: DIN EN ISO 9934-2-2003
Parameter teknis:
Rentang deteksi: diameter (0~250mm), panjang 1000mm (panjang khusus 0~6000mm)
Metode inspeksi: inspeksi partikel magnetik fluoresen atau non-fluoresen
Mode magnetisasi: magnetisasi keliling, longitudinal, dan komposit
Jarak elektroda: 0~1200mm (dapat disesuaikan), rentang khusus (0~6000mm)
Mode penjepitan: penjepitan manual/pneumatik
Arus magnetisasi: 0~6000A
Efek demagnetisasi: sisa kurang dari 0.3mT
Sensitivitas deteksi cacat: potongan uji standar A1 (15/50) ditampilkan dengan jelas
Catu daya: Tiga fase lima kawat AC 380V 50Hz
Konfigurasi(一)
Karakteristik
1. Struktur sederhana, keandalan tinggi, ekonomis dan praktis
2. memakan ruang kecil dan fleksibel serta mudah digunakan
3. partikel magnetik fluoresen atau non-fluoresene deteksi
4. magnetisasi keliling, longitudinal, komposit
5. Arus dapat disesuaikan terus menerus, demagnetisasi teredam otomatis
6. Kamar gelap sederhana

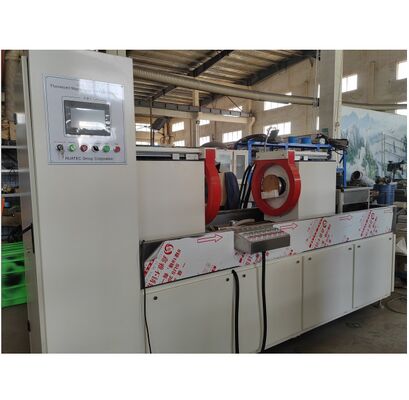

(HWDC/FWDCAtipe
Konfigurasi(二)
Karakteristik

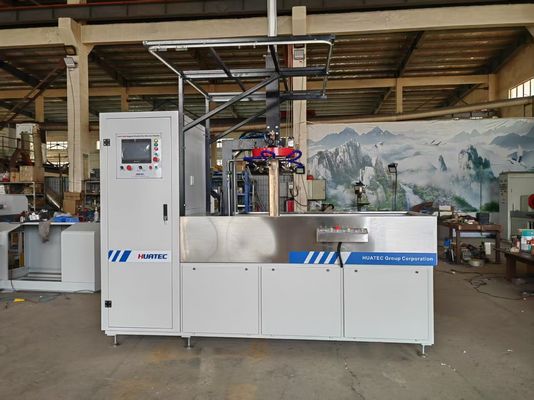

1. Ruang anaerobik semi-tertutup dengan desain unik
2. Lampu UV tetap
3. Deteksi partikel magnetik fluoresen atau non-fluoresen
4. Magnetisasi keliling, longitudinal, komposit
5.Arus dapat disesuaikan terus menerus, telah diatur sebelumnya, dan nilai RMS sebenarnya ditampilkan
6. Bantalan anti-pencahayaan tembaga keliling
7.Fungsi kontrol fase mati daya
8.Demagnetisasi peluruhan otomatis atau frekuensi ultra-rendahTabel konfigurasi
(HWDC/FWDCPengontrol logika terprogramtipe
|
|
Pengontrol logika terprogram
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
