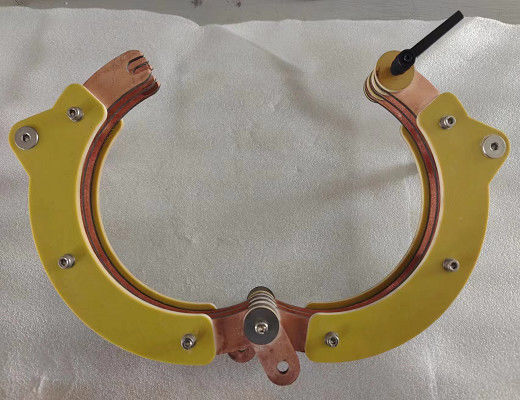

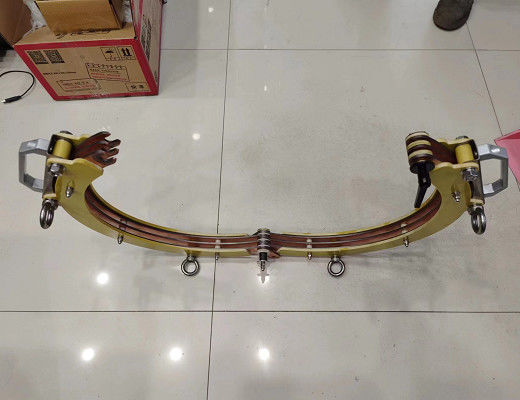

Detektor Cacat Magnetik Kumparan Buka 300mm HCDX-C300S dengan Fungsi Magnetisasi & Demagnetisasi

Detektor Cacat Magnetik Kumparan Buka-Tutup HCDX-C300S 300mm dengan Fungsi Magnetisasi & Demagnetisasi

Detektor cacat partikel magnetik kumparan tipe buka-tutup memudahkan benda kerja masuk ke dalam kumparan.

Parameter utama

Pengantar fungsi

1, Magnetisasi - memulai medan elektromagnetik untuk memagnetisasi benda kerja;

2, Demagnetisasi - medan demagnetisasi mulai mendemagnetisasi benda kerja;

3, Alarm suhu berlebih - kumparan memiliki sensor suhu bawaan 75 & # 8451;. Ketika suhu yang ditetapkan terlampaui, ia memasuki keadaan perlindungan;

Pemasangan dan komisioning

Pemasangan:

1. Peralatan harus dipasang di lingkungan yang kering tanpa debu logam, gas korosif, dan barang yang mudah terbakar dan meledak;

2. Suhu media sekitar tidak boleh lebih rendah dari - 10 & # 8451; dan tidak lebih tinggi dari + 40 & # 8451;;

3. Kelembaban relatif udara tidak boleh lebih besar dari 85%;

4. Sambungan pipa dan kabel antara peralatan pemasangan dan setiap fasilitas bantu harus dihubungkan sesuai dengan tanda indikasi dan alas colokan;

5. Catu daya (catu daya, sumber udara, dll., sesuai dengan lingkungan pemasangan peralatan dan kondisi operasi), dan cangkang peralatan terhubung ke tanah dengan andal;

Komisioning:

1. Setelah peralatan dipasang di tempatnya, periksa terlebih dahulu apakah semua kabel sambungan dan sekrup pengencang longgar dan jatuh;

2. Gunakan instrumen untuk mengukur apakah tegangan di ujung atas sakelar utama mesin memenuhi persyaratan lingkungan pemasangan peralatan dan kondisi operasi;

3. Periksa setiap tindakan fungsi, tekan atau alihkan setiap sakelar fungsi secara manual, dan setiap tindakan fungsi peralatan harus dieksekusi sesuai;

4. Inspeksi efek demagnetisasi: periksa apakah magnet sisa setelah demagnetisasi memenuhi persyaratan;

5. Setelah lulus komisioning dan inspeksi, peralatan dapat diproduksi.

Pemeliharaan rutin

Setelah peralatan digunakan, operasi berikut harus dilakukan:

1. Matikan sakelar daya dan putuskan catu daya peralatan;

2. Putuskan sakelar utama catu daya eksternal;

3. Bersihkan noda minyak pada permukaan kumparan dan jaga kebersihan seluruh peralatan;

4. Periksa jalur sambungan sirkuit, kabel, dan pengencang dari kelonggaran dan penuaan dalam waktu satu bulan;

5. Periksa apakah konsentrasi suspensi magnet memenuhi standar setiap hari;

6. Pencucian netral harus digunakan untuk membersihkan noda minyak pada permukaan peralatan;

7. Jika cangkang rusak, dilarang untuk terus digunakan;

Prinsip deteksi cacat

Prinsip elektromagnetisme

Arus magnetisasi membentuk medan elektromagnetik melalui permukaan benda kerja feromagnetik (AC dan gelombang setengah DC memiliki efek kulit). Keberadaan cacat akan memutus garis gaya magnet, membentuk medan magnet bocor dan menyerap partikel magnet. Partikel magnet menumpuk membentuk tanda magnet. Keberadaan cacat dapat dinilai dengan mengamati tanda magnet (tanda magnet sebenarnya adalah cacat yang diperbesar).

Metode magnetisasi longitudinal

Yaitu, menggunakan metode kumparan, benda kerja dimasukkan ke dalam kumparan atau ditempatkan di antara kuk magnet yang terdiri dari dua kumparan. Ketika arus diterapkan ke kumparan, medan magnet longitudinal dihasilkan di dalam kumparan dan melewati sepanjang sumbu panjang benda kerja untuk memeriksa retakan melingkar.
