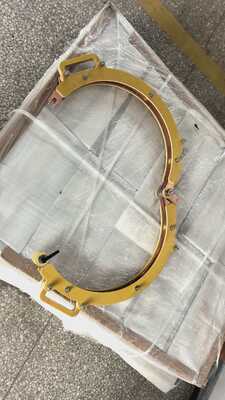

Manual Locking Circular Open-Close Coil HCDX-C400S 2000A 16 Inci untuk Inspeksi Partikel Magnetik

HCDX-C400S Manual Locking Circular Open-Close Coil 2000A 16 Inch untuk Inspeksi Partikel Magnetik

1. Keamanan

1.1 Keamanan Listrik: Arus kerja maksimum dari kumparan ini adalah 2000A. Sebelum operasi,diperlukan untuk memastikan bahwa sirkuit daya memenuhi standar keselamatan listrik dan diikat dengan aman; dilarang digunakan di lingkungan lembab, mudah terbakar, atau mudah meledak untuk mencegah risiko ledakan.

1.2 Tingkat beban siaga yang diperlukan: Tingkat beban siaga dari kumparan adalah 20%, yang berarti bahwa waktu hidup dalam setiap 10 menit tidak boleh melebihi 2 menit.Hal ini sangat dilarang untuk menggunakan di luar tingkat beban siaga untuk menghindari overheating dan pembakaran kumparan.

1.3 Operasi Mekanis: Saat mengoperasikan mekanisme penguncian manual, kekuatan harus diterapkan secara merata untuk menghindari tarikan yang keras yang dapat menyebabkan kumparan berubah bentuk atau mekanisme penguncian gagal;saat membuka atau menutup kumparan, perlu untuk mengkonfirmasi bahwa benda kerja benar-benar diposisikan untuk mencegah cedera atau kerusakan pada benda kerja.

1.4 Lingkungan Pemeriksaan: Selama pemeriksaan partikel magnetik, sarung tangan dan kacamata pelindung harus dipakai untuk menghindari kontak bubuk magnetik dengan kulit atau masuk ke mata;area kerja harus tetap berventilasi dengan baik dan bubuk magnet yang tersebar harus segera dibersihkan.

1.5 Penanganan darurat: Dalam kasus pemanasan berlebihan, emisi asap, atau suara yang tidak normal dari kumparan, pasokan listrik harus segera dipotong. Setelah kumparan mendingin,kesalahan harus diselidiki. Hal ini sangat dilarang untuk terus menggunakannya dalam kondisi yang rusak.

2. Ringkasan Produk

2.1 Aplikasi produk

Koil pembuka dan penutupan melingkar ini dirancang khusus untuk inspeksi partikel magnet.lipatan dan cacat lainnya pada permukaan dan hampir permukaan benda kerjaHal ini cocok untuk pengujian non-destruktif dari benda kerja melingkar seperti poros dan cakram.

2.2 Parameter teknis

2.3 Komposisi Struktural

Ini terutama terdiri dari empat bagian: tubuh kumparan melingkar, perangkat penguncian manual, terminal koneksi arus, dan pegangan isolasi.Tubuh kumparan dibungkus dengan bahan isolasi kekuatan tinggi di sekitar batang tembaga konduktif untuk memastikan konduksi arus yang stabil dan isolasi yang andalPerangkat penguncian manual mencapai pembukaan dan penguncian kumparan melalui struktur snap-fit. Terminal koneksi arus terbuat dari tembaga, yang mengurangi resistensi kontak.Genggaman isolasi memfasilitasi pengoperasian yang aman dari pembukaan dan penutupan kumparan oleh operator.

3. Langkah Operasi

3.1 Persiapan sebelum Memulai

3.1.1 Periksa penampilan kumparan: Pastikan bahwa lapisan isolasi kumparan tidak rusak, perangkat penguncian tidak cacat, dan terminal koneksi tidak teroksidasi.Jika ada kelainan yang ditemukan, harus diperbaiki sebelum digunakan.

3.1.2 Sambungkan catu daya: Connect the connection terminals of the coil to the output terminals of the magnetic particle flaw detector's power supply securely to ensure a firm connection and avoid poor contact that may cause current fluctuations.

3.1.3 Siapkan benda kerja: Bersihkan noda minyak, karat, dan kotoran pada permukaan benda kerja yang akan diperiksa,memastikan bahwa permukaan benda kerja rata dan kering untuk menghindari mempengaruhi efek adhesi partikel magnetik.

3.2 Membuka dan Mengunci Koil

3.2.1 Membuka: Pegang pegangan terisolasi dan tarik pada kunci pengunci untuk menempatkan gulungan ke posisi terbuka.

3.2.2 Penempatan Workpiece: Letakkan workpiece yang akan diperiksa dengan mantap di tengah kumparan, memastikan bahwa sumbu workpiece bertepatan dengan pusat kumparan.Hindari distribusi medan magnet yang tidak merata yang dapat mempengaruhi akurasi deteksi.

3.2.3 Mengunci: perlahan-lahan menutup gulungan dan, setelah memastikan bahwa benda kerja tidak tergeser, tekan tombol pengunci sampai Anda mendengar suara "klik".Pastikan bahwa kumparan terkunci sepenuhnya untuk mencegah kumparan longgar selama proses inspeksi.

3.3 Operasi Inspeksi

3.3.1 Pengaturan Parameter: Berdasarkan bahan dan ukuran benda kerja, tetapkan nilai saat ini (≤2000A) dan waktu energi (tepat mengikuti≤20% persyaratan tingkat tanpa beban) pada mesin inspeksi partikel magnetik.

3.3.2 Menerapkan Serbuk Magnetik: Turn on the magnetic powder spraying device and evenly spray the magnetic suspension liquid or dry powder magnetic particles onto the surface of the workpiece to ensure complete coverage of the magnetic powder.

3.3.3 Inspeksi energi: Memulai catu daya mesin inspeksi, energi kumparan untuk menghasilkan medan magnet, menjaga waktu energi dalam nilai yang ditetapkan,mengamati akumulasi bubuk magnetik di permukaan benda kerja, dan menentukan lokasi dan ukuran cacat.

3.3.4 Power Off dan Demagnetization: Setelah inspeksi selesai, pertama-tama mematikan catu daya dari kumparan,kemudian melakukan perawatan demagnetisasi pada benda kerja untuk menghindari residu magnetisme yang mempengaruhi pengolahan atau penggunaan berikutnya.

3.4 Prosedur penutupan

3.4.1 Matikan catu daya mesin inspeksi partikel magnetik dan lepaskan koneksi antara kumparan dan sumber daya.

3.4.2 Buka kunci kumparan, lepaskan benda kerja, dan bersihkan residu bubuk magnet pada permukaan kumparan.

3.4.3 Tutup dan kunci kumparan, dan letakkan di area penyimpanan yang kering dan berventilasi.
