HCDX-Y8 Portable AC Magnetic Yoke with Adjustable Leg Span untuk inspeksi NDT lapangan

Yoke Magnetik Portabel HCDX-Y8 dengan Rentang Kaki yang Dapat Disesuaikan untuk Inspeksi NDT Lapangan

HCDX-Y8 adalah yoke AC terbaru kami yang dikembangkan. Alat ini digunakan untuk deteksi cacat partikel magnetik dan magnetisasi lokal benda kerja. Mesin ini ringkas dan tahan lama, serta merupakan salah satu yang paling ringan dan memiliki rentang terluasyoke AC di pasaran. Gaya angkat dan indikator lainnya memenuhi persyaratan GB/T 15822.3-2005/ISO 9934-3:2002, ASME V, dan standar lainnya.

1. Struktur Mesin

2. Metode Penggunaan


Hubungkan kabel daya ke unit utama dan colokkan steker AC ke soket daya 220V.


Tempatkan kedua kutub magnet HCDX-Y8 pada permukaan objek yang dideteksi, dan berikan tekanan tertentu agar kedua kutub magnet bersentuhan baik dengan objek yang dideteksi. Tekan sakelar tombol, nyalakan, mulai magnetisasi, lepaskan, magnetisasi berakhir. Saat sakelar yoke dinyalakan, bubuk magnet diaplikasikan ke permukaan objek yang dideteksi (bubuk magnet kering, basah, atau fluoresen dapat diaplikasikan).


Jika permukaan yang akan diperiksa terlalu lebar, harus dimagnetisasi secara bertahap, dan bagian efektif di antara tahap-tahap tersebut harus tumpang tindih sampai batas tertentu.

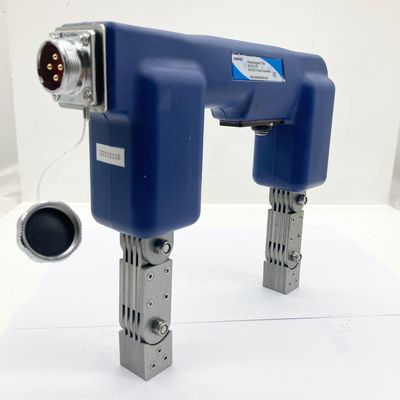

Putar sambungan yang dapat dipindahkan di antara kaki magnet, dan jarak antara kaki magnet dapat disesuaikan antara 45mm dan 225mm.


Saat digunakan, harus dilakukan jeda 5 detik mati 5 detik, dapat digunakan terus menerus selama 4 jam.

3. Parameter Teknis

3.1 Yoke

4. Perhatian

Harap periksa kabel daya dan steker dari kerusakan sebelum digunakan.


Jangan berdekatan dengan peralatan listrik lainnya selama penggunaan. Medan magnet yang kuat memiliki efek merusak pada jam tangan, ponsel, dll.


Jangan menahan yoke dalam keadaan konduksi untuk waktu yang lama (seperti menyeret  kabel di atas las), harus dinyalakan selama 5 detik dan dimatikan selama 5 detik.

Dalam keadaan DC, putuskan sambungan kabel antara baterai dan yoke magnet setelah pekerjaan selesai, dan baterai harus disimpan di tempat yang sejuk dan kering, dilarang keras di bawah sinar matahari, jika tidak ada bahaya ledakan. Harap putuskan catu daya setelah pengisian daya.


Dalam cuaca hujan, jangan bekerja di luar ruangan, hujan akan menyebabkan korsleting atau kebocoran.


Unit ini sepenuhnya tahan air kecuali pada sambungan daya. Harap perhatikan saat mengaplikasikan suspensi magnetik.

Jika perangkat mengeluarkan suara atau bau yang tidak normal, segera matikan daya.

Jangan memindahkan perangkat dengan menarik kabel daya. Hal ini dapat merusak kabel daya.

Jika peralatan tidak normal, jangan perbaiki tanpa izin, silakan hubungi dealer atau hubungi pusat layanan purna jual kami secara langsung.

Periksa apakah ada debu besi pada konektor kabel daya. Debu logam dapat menyebabkan korsleting.


Setelah digunakan, bubuk magnet pada kutub magnet harus dibersihkan dan dilapisi dengan minyak anti-karat untuk mencegah karat dan lengket.

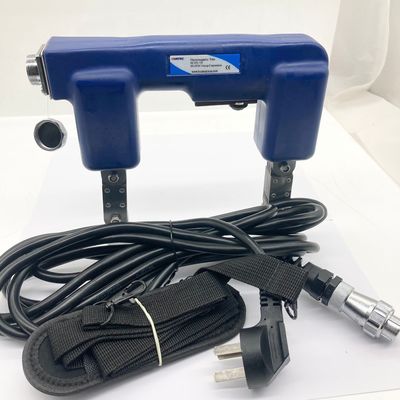

5. Tabel Konfigurasi

Catatan: Mesin ini dapat memiliki pengisi daya, baterai, kabel opsional, opsional dapat diubah menjadi yoke DC. Pencahayaan LED induksi opsional dan kaki magnet miring.

7. Jaminan Kualitas

Terima kasih telah memilih yoke portabel AC HCDX-Y8 kami, perusahaan kami secara ketat sesuai dengan manajemen sistem mutu ISO 9001-2008. Setiap peralatan diuji dan dikeluarkan oleh departemen kualitas perusahaan. Produk ini memenuhi persyaratan GB/T 15822.3-2005/ISO 9934-3-2002, ASME V, dan standar lainnya.

Masa garansi produk ini adalah 1 tahun, dalam penggunaan normal, setiap kegagalan produk akan diperbaiki oleh perusahaan secara gratis (biaya material dan perawatan gratis), dan pemeliharaan berbayar yang menguntungkan akan diberikan dalam waktu 3 tahun.
