HD-170PCM Peralatan Deteksi Korosi Pipa Multi-Fungsi untuk Pipa Minyak & Gas
Gambaran Umum3. Data yang diimpor dan data setelah perhitungan yang relevan dapat diedit.
Detektor kondisi lapisan anti-korosi pipa terintegrasi HUATEC dapat memeriksa pipa terkubur tanpa penggalian, secara kuantitatif menilai kerusakan lapisan anti-korosi eksternal pipa terkubur, dan secara tepat menentukan lokasi serta mengukur kedalaman pipa. Teknologi deteksi ini tidak hanya dapat digunakan sebagai sarana inspeksi dan penerimaan untuk pipa yang baru selesai dibangun, tetapi juga untuk pemantauan rutin pipa yang beroperasi. Memeriksa kondisi lapisan pelindung pipa terkubur dan melakukan penggantian serta perbaikan yang ditargetkan dapat memperpanjang masa pakai pipa dan menghemat sejumlah besar dana pemeliharaan dan renovasi. Ini berlaku luas untuk penilaian kualitas lapisan anti-korosi eksternal untuk pipa anti-korosi minyak, gas alam, gas perkotaan dan air keran, dll.
Parameter Teknis3. Data yang diimpor dan data setelah perhitungan yang relevan dapat diedit.
|
Penerima3. Data yang diimpor dan data setelah perhitungan yang relevan dapat diedit.
|
*Mode penentuan posisi: Mode lembah, mode puncak, mode puncak lebar, mode panah puncak
Metode pengukuran kedalaman: pembacaan langsung kedalaman, pengukuran kedalaman metode 80%, pengukuran kedalaman metode 50%
*Frekuensi operasi: 128Hz, 512Hz, 1kHz
*Akurasi penentuan posisi: ±2,5% dari kedalaman (tanpa gangguan dari pipa yang berdekatan)
*Akurasi arus: ±2,5% dari arus aktual (tanpa gangguan dari pipa yang berdekatan)
*Akurasi kedalaman: ±2,5% dari kedalaman (tanpa gangguan dari pipa yang berdekatan)
*Rentang pengukuran: 0-20 meter
*Pemetaan arus: Dapat secara akurat mengukur besarnya berbagai arus sinyal dan arah kerusakan lapisan anti-korosi
*Sensitivitas: 10 mA pada kedalaman penguburan 1 meter
*Perekaman data: Lokasi pipa, kedalaman penguburan, besarnya arus di dalam pipa, jarak antar titik pengukuran
*Unduhan data: Data yang direkam dapat diunduh ke komputer
*Sel baterai: Baterai lithium, mampu beroperasi terus menerus selama 24 jam
*Bahan cangkang: Plastik rekayasa ABS
*Dimensi keseluruhan: 62x30x15cm
*Berat: 2,5Kg
Pemancar:
*Lokasi kerusakan: Menentukan lokasi dan arah titik kerusakan lapisan anti-korosi dengan akurasi dalam 2 sentimeter
*Arus keluaran: 100mA, 300mA, 600mA, 1A, 1,5A, 2A, 2,5A, 3A
*Tegangan keluaran: Maksimum 120V
|
|
*Daya keluaran: Maksimum 150W
|
*Jarak pancar: Maksimum 30Km
*Catu daya AC: 220V/50Hz AC
*Input DC: Baterai lithium 24V, 20AH
*Suhu operasi: -20℃ hingga +50℃
*Bahan cangkang: Plastik rekayasa ABS
*Dimensi keseluruhan: 38x28x18cm
*Berat: 8,8Kg
Detektor (A-frame):*Akurasi penentuan posisi: ≤5cm*Kontrol penguatan: Penguatan otomatis, rentang: 0-140dB*Akurasi penentuan posisi: ≤5cm
*Lokasi kerusakan: Menentukan lokasi dan arah titik kerusakan lapisan anti-korosi dengan akurasi dalam 2 sentimeter
*Sumber daya: Paket baterai lithium 7,4V
*Jam kerja: ≥24 jam
|
|
*Berat: 2,5 kg
|
Fitur
:
*Filter digital DSP loop pengunci fasa pita ultra-sempit 0,2Hz
*Penerima sensitivitas tinggi secara signifikan meningkatkan kedalaman dan jarak deteksi.
*Detektor ACVG (A-frame) independen, tidak perlu terhubung ke penerima, keandalan tinggi;
*Bingkai A memiliki fungsi tampilan tegangan baterai, pengukuran nilai dB dari ukuran titik kerusakan lapisan anti-korosi, dan indikasi arah titik kerusakan lapisan anti-korosi.

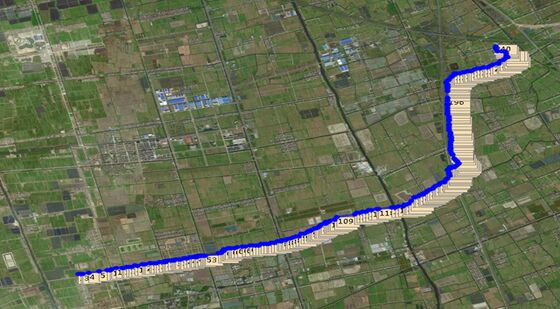

*Fungsi penentuan posisi GPS, pemetaan otomatis rute pipa;
|
*Panah kiri dan kanan menunjukkan posisi pipa, memungkinkan lokasi pipa yang cepat.3. Data yang diimpor dan data setelah perhitungan yang relevan dapat diedit.
*Perangkat lunak analisis data dapat menghitung nilai Y dari laju pelemahan arus, nilai P dari kepadatan titik kerusakan lapisan anti-korosi, dan nilai Rg dari resistivitas isolasi lapisan anti-korosi.
*Hasil ekspor perangkat lunak analisis data sesuai dengan standar nasional (GB/T 19285-2014).
*Perangkat lunak analisis data memiliki sertifikat pendaftaran hak cipta perangkat lunak.
Prinsip Kerja

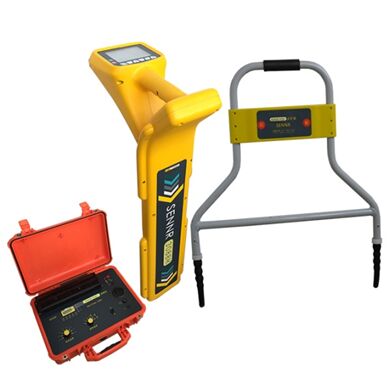

HD-170PCM terdiri dari tiga bagian: pemancar, penerima, dan detektor (A-frame). Pemancar adalah perangkat keluaran sinyal deteksi independen 0,1A-3A, dan penerima genggam digunakan untuk melacak rute pipa, menentukan lokasi kerusakan secara tepat, dan mengukur arus. Intensitas arus pada pipa berkurang seiring dengan peningkatan jarak. Dalam kondisi diameter pipa, bahan pipa, dan lingkungan tanah tetap sama, semakin baik isolasi lapisan anti-korosi terhadap tanah, semakin sedikit kehilangan arus dan semakin kecil pelemahannya. Sebaliknya, jika lapisan anti-korosi rusak, seperti penuaan, mengelupas, dan kinerja isolasinya lebih buruk, kehilangan arus akan lebih parah dan pelemahannya akan lebih besar.
Ketika sinyal frekuensi ultra-rendah (CP) yang mendekati sinyal DC dimuat ke pipa, gradien tegangan yang dibentuk oleh titik kerusakan lapisan anti-korosi pipa dan tanah sesuai dengan itu membentuk distribusi medan listrik tanah di atas pipa. Semakin dekat ke titik kerusakan, semakin besar gradien tegangan, dan semakin besar kerapatan arus di atas pipa. Umumnya, semakin besar area yang terbuka, semakin besar kerapatan arus di dekatnya, dan semakin besar gradien tegangan tanah. Instrumen probe mendeteksi posisi pipa, menjaga detektor pada posisi pipa. Detektor gradien tegangan mengukur nilai gradien potensial (dB) di atas pipa dan arah arus (CP) di dalam tanah untuk menentukan tingkat keparahan kerusakan pipa dan lokasi tepat titik kerusakan lapisan anti-korosi.
Perangkat Lunak Evaluasi
:
1. Gambaran Umum Perangkat Lunak
Untuk mendukung pasca-pemrosesan dan analisis data deteksi di lapangan dari instrumen deteksi lapisan anti-korosi eksternal pipa bawah tanah yang ada di pasaran (termasuk informasi lokasi geografis pipa target, informasi kedalaman penguburan, informasi arus di dalam pipa, ukuran titik kerusakan lapisan anti-korosi, dll.), sesuai dengan standar nasional (GB/T 19285-2014) dan standar industri terkait, menyediakan laporan penilaian lapisan anti-korosi dari bagian pipa yang diuji (laporan grafik, laporan teks), dan menawarkan kepada pengguna hasil evaluasi klasifikasi pelemahan arus lapisan anti-korosi eksternal dan nilai kepadatan titik kerusakan lapisan anti-korosi eksternal untuk menentukan langkah-langkah penanganan selanjutnya: pemantauan lapisan anti-korosi, perbaikan lokal lapisan anti-korosi, perbaikan besar lapisan anti-korosi, dll., dan dapat dicetak dalam bentuk laporan, memberikan dasar referensi yang andal bagi pemilik pipa dan memfasilitasi pengarsipan.
2. Fungsi Perangkat Lunak
Berdasarkan data pengukuran pipa terkubur di lapangan oleh penerima (seperti arus, kedalaman penguburan, bujur dan lintang, jarak, ukuran titik kerusakan, dll.), kurva dan laporan yang relevan dihasilkan. Perangkat lunak memiliki fungsi-fungsi berikut:
1. Dapat dihubungkan ke penerima meter pipa, dan data arus, kedalaman penguburan pipa, bujur dan lintang, jarak, dan data lainnya yang disimpan selama proses pengukuran dapat diimpor ke perangkat lunak (atau data relevan yang dikumpulkan di lapangan dapat dimasukkan secara manual). Sementara itu, dalam keadaan terhubung, data yang disimpan di instrumen dapat dihapus.
2. Setelah data diimpor, perangkat lunak dapat menghitung nilai Y laju pelemahan arus, nilai P kepadatan titik kerusakan lapisan anti-korosi, dan nilai resistivitas isolasi Rg lapisan anti-korosi berdasarkan data yang diimpor.3. Data yang diimpor dan data setelah perhitungan yang relevan dapat diedit.
4. Data dapat ditelusuri, dan data yang disimpan dapat ditampilkan dalam bentuk tabel statistik. Data juga dapat diekspor dalam format tabel excel atau word untuk memudahkan tampilan. Laporan yang terbentuk harus disimpan dalam format dokumen word atau format dokumen PDF.
