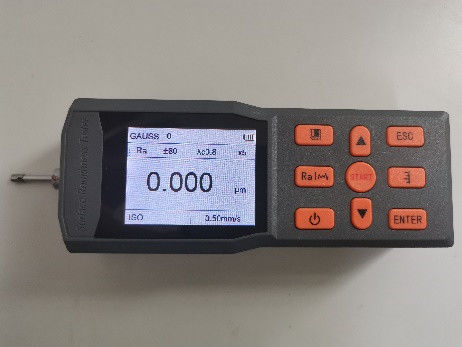

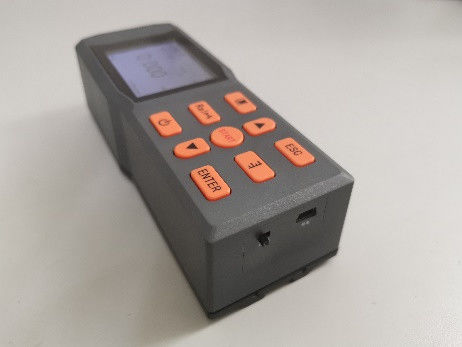

SRT-6450 Pengukur Kekasaran Permukaan Portabel Rentang 200μm Layar Warna Penyimpanan Data 100 Grup
1. Tinjauan Produk
Alat ukur kekasaran permukaan ini adalah perangkat genggam yang cocok untuk lingkungan lokasi produksi dan kebutuhan pengukuran seluler. Alat ini dapat mengukur kekasaran permukaan berbagai komponen mesin, menghitung parameter yang sesuai berdasarkan kondisi pengukuran yang dipilih, dan menampilkan semua parameter pengukuran serta grafik kontur pada layar. Alat ini dapat mengukur parameter utama dari standar internasional terbaru dan sepenuhnya serta secara ketat mematuhi standar internasional. Parameter pengukuran mematuhi standar nasional GB/T3505 "Spesifikasi Teknis Geometris Produk - Terminologi, Definisi dan Parameter Struktur Permukaan Metode Kontur Struktur Permukaan" dan kompatibel dengan standar Amerika Serikat, Jerman, Jepang, Inggris Raya, dan negara lain. Alat ini berlaku untuk berbagai komponen mesin, industri manufaktur pemrosesan mekanis, inspeksi, inspeksi komoditas, dan departemen lain, terutama cocok untuk inspeksi di tempat pada benda kerja besar dan lini produksi, serta verifikasi eksternal oleh departemen inspeksi, metrologi, inspeksi komoditas, dan departemen lain, tanpa menyebabkan kerusakan pada benda kerja.
Rentang benda kerja yang dapat diukur: bidang datar, permukaan lingkaran luar, permukaan kerucut, lubang dalam, alur, permukaan melengkung, dll. (Permukaan khusus perlu diukur dengan sensor yang sesuai).
2. Parameter Teknis
| Nama |
Konten |
| Rentang Pengukuran |
Sumbu Z (vertikal) |
200μm； |
| Sumbu X (horizontal) |
17.5mm(0.71inch)； |
| Resolusi |
Sumbu Z (vertikal) |
0.002μm±20μm； |
| 0.004μm±40μm； |
| 0.008μm±80μm； |
| Item |
Parameter |
Ra Rz Rq Rt；
Rp Rv R3z R3y Rz(JIS)；
Rs Rsk Rku Rsm Rmr；
|
| Standar |
Standar Internasional ISO4287 Standar Amerika ANSI B46.1
Standar Jerman DIN4768 Standar Jepang JIS B601
|
| Grafik |
Mendukung kurva rasio, kekasaran, gelombang filter |
| Filter |
RC,PC-RC,Gauss,D-P； |
| Panjang Sampel (lr) |
0.25,0.8,2.5； |
| Panjang Evaluasi (ln) |
Ln=lr×n n=1～5； |
| Sensor |
Prinsip Pengukuran |
Induktor diferensial perpindahan |
| Stylus |
Berlian alami, sudut kerucut 90, ujung setengah jin 5μm; |
| Pengukuran Gaya |
＜4mN； |
| Kepala Pemandu |
Paduan keras, radius arah geser 40mm; |
| Kecepatan Geser |
lr=0.25 ,Vt=0.135mm/S； |
| lr=0.8 , Vt=0.5mm/S； |
| lr=2.5 , Vt=1mm/S； |
| Kembali ,Vt=1mm/S; |
| Akurasi Indikasi |
0.001μm； |
| Kesalahan Indikasi |
±(5nm+0.1A)A: Nilai standar parameter template multi-garis Ra |
| Variabilitas Indikasi |
Tidak lebih dari 3%; |
| Kontur Residual |
Tidak lebih dari 0.01μm; |
| Catu Daya |
Baterai lithium internal, diisi dengan pengisi daya DC5V, 2000mA; |
| Dimensi Eksternal |
156mm×61mm×45mm； |
| Berat |
Sekitar 450g |
| Lingkungan Kerja |
Suhu: -20℃ hingga 40℃ Kelembaban: < 90%RH |
| Lingkungan Penyimpanan dan Transportasi |
Suhu: -40℃ hingga 60℃ Kelembaban: < 90%RH |
| Aksesori Opsional |
Sensor permukaan melengkung, sensor lubang kecil, sensor alur dalam, batang ekstensi, batang adaptor, platform pengukuran 200mm, platform pengukuran marmer 300mm |
3. Fitur Fungsional
*Memiliki desain mekanik dan elektrik terintegrasi, ukuran ringkas, ringan, dan mudah digunakan.
*Chip ARM+DSP diadopsi untuk kontrol dan pemrosesan data, menampilkan kecepatan tinggi dan konsumsi daya rendah.
*Multi-parameter Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Rentang pengukuran besar 200μm.
*Layar warna 320*240, tampilan digital/grafik; Sorotan tanpa sudut pandang;
*Tampilan kaya informasi, intuitif, dan dapat menampilkan semua parameter dan grafik.
*Kompatibel dengan berbagai standar nasional seperti GB, ISO, DIN, ANSI, dan JIS;
*Dilengkapi dengan baterai isi ulang lithium-ion internal dan sirkuit kontrol pengisian daya, menampilkan kapasitas tinggi dan tanpa efek memori.
*Ada ikon yang menunjukkan sisa daya baterai untuk mengingatkan pengguna agar mengisi daya tepat waktu.
*Dapat menampilkan instruksi proses pengisian daya, memungkinkan operator mengetahui tingkat pengisian daya kapan saja.
*Waktu kerja berkelanjutan lebih dari 8 jam;
*Penyimpanan data berkapasitas super, mampu menyimpan 100 set data mentah;
*Perekaman dan penyimpanan data yang diukur;
*Sirkuit anti-stalling motor yang andal dan desain perangkat lunak;
*Menampilkan informasi pengukuran, informasi prompt menu, dan berbagai informasi prompt dan penjelasan seperti daya hidup/mati.
*Desain shell ergonomis, kokoh, ringkas, portabel, dan sangat andal;
*Dapat dihubungkan ke komputer untuk transmisi data real-time dan data historis.
*Blok sampel kalibrasi mengadopsi substrat kaca optik, yang menampilkan presisi tinggi, tidak mudah tergores, dan memiliki masa pakai yang lama.
*Aksesori opsional termasuk sensor permukaan melengkung, sensor lubang kecil, sensor alur dalam, platform pengukuran, selubung sensor, batang ekstensi, dll.
