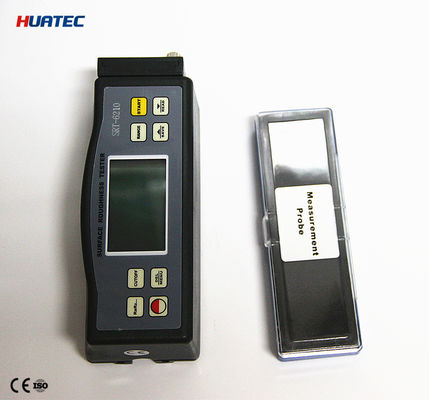

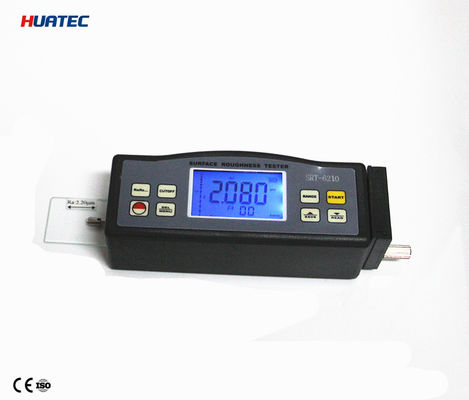

SRT-6210 Pengukur Kekasaran Permukaan Portabel Sensor Induktansi Presisi Tinggi Ra Rz Rq Rt
Fitur:
Instrumen ini kompatibel dengan empat standar situs untuk mengukur kekasaran permukaan berbagai bagian mesin, menghitung parameter pengukuran yang sesuai dan menampilkannya dengan jelas. Saat mengukur kekasaran permukaan, sensor ditempatkan di permukaan dan kemudian digeser secara seragam di sepanjang permukaan dengan menggerakkan mekanisme oleh probe bawaan yang tajam. Kekasaran ini menyebabkan perpindahan probe yang menghasilkan perubahan jumlah induktif kumparan induksi sehingga menghasilkan sinyal analog, yang sebanding dengan kekasaran permukaan di ujung keluaran penyearah peka fase.
DSP eksklusif memproses dan menghitung lalu mengeluarkan hasil pengukuran pada LCD.
* Pengukuran multi-parameter: Ra, Rz, Rq, Rt
* Sensor induktansi yang sangat canggih
* Empat metode penyaringan gelombang: RC, PC-RC, GAUSS dan D-P
* Baterai isi ulang lithium ion bawaan dan sirkuit kontrol berkapasitas tinggi
* Ukuran kecil, ringan, dan mudah digunakan
* Dapat berkomunikasi dengan komputer PC untuk statistik, pencetakan, dan analisis dengan kabel opsional dan perangkat lunak untuk antarmuka RS232C.
* Mati daya manual atau otomatis. Pengukur dapat dimatikan dengan menekan tombol Daya kapan saja. Di sisi lain, pengukur akan mati daya sendiri sekitar 5 menit setelah operasi tombol terakhir.
* Pengukur dapat menyimpan 7 grup hasil pengukuran dan kondisi pengukuran untuk penggunaan selanjutnya atau diunduh ke PC.
* Konversi Metrik / Imperial
Spesifikasi:
| Tampilan |
4 digit, LCD 10 mm, dengan lampu latar biru
|
| Parameter |
Ra, Rz, Rq, Rt |
| Rentang Pengukuran |
Ra, Rq: 0.005-16.00um/0.020-629.9uinch
Rz,Rt: 0.020-160.0um/0.078-6299uinch
|
| Akurasi |
Tidak lebih dari 10% |
| Fluktuasi nilai tampilan |
Tidak lebih dari 6% |
| Sensor |
Prinsip Pengujian: Tipe Induktansi
Radius Pin Probe: 5µm
Bahan Pin Probe: Berlian
Pengukuran Dinamo Probe: 4mN(0.4gf)
Sudut Probe: 90º
Radius Vertikal Kepala Pemandu: 48mm
|
| Lengan penggerak maksimum |
17.5mm/0.7inch |
| Panjang pemotongan (l) |
0.25mm / 0.8mm / 2.5mm opsional |
| Panjang evaluasi |
1-5L |
| Kecepatan penggerak |
panjang pengambilan sampel = 0.25mm Vt=0.135mm/s
panjang pengambilan sampel = 0.8mm Vt=0.5mm/s
panjang pengambilan sampel = 2.5mm Vt=1mm/s
kembali Vt=1mm/s
|
|
Filter digital profil
|
Profil Tersaring: RC
Profil Tersaring: PC-RC
Profil Tersaring: Gauss
Profil Tanpa Tersaring: D-P |
| Resolusi |
0.001u m jika pembacaan ＜10 um
0.01 um jika 10 um ≤pembacaan ＜100 um
0.1 um jika pembacaan ≥100 um |
| Panjang evaluasi |
( 1~5) pemotongan opsional |
| Daya Baterai Li-ion |
isi ulang |
| Kondisi operasi |
Suhu. 0~50℃,Kelembaban <80%
|
| Ukuran & Berat |
140x57x48 mm (5.5x2.2x1.9 inci), sekitar 420 g
|
Pengiriman Standar:
Unit Utama 1
Kotak Pembawa 1
Sensor Standar 1
Pelat Sampel Standar 1
Adaptor Daya 1
Buku Manual Operasi 1
Obeng 1
Kaki yang Dapat Disesuaikan 1
Pelindung Sensor 1
Aksesori Opsional:
Kabel dan Perangkat Lunak untuk RS-232
Batang Ekstensi
Dukungan Pengukuran
Pick-up khusus untuk alur, lubang, dan celah
