Penguji Profil Kekasaran Permukaan Presisi Tinggi 22 Parameter Pencetak Terintegrasi
Deskripsi Produk

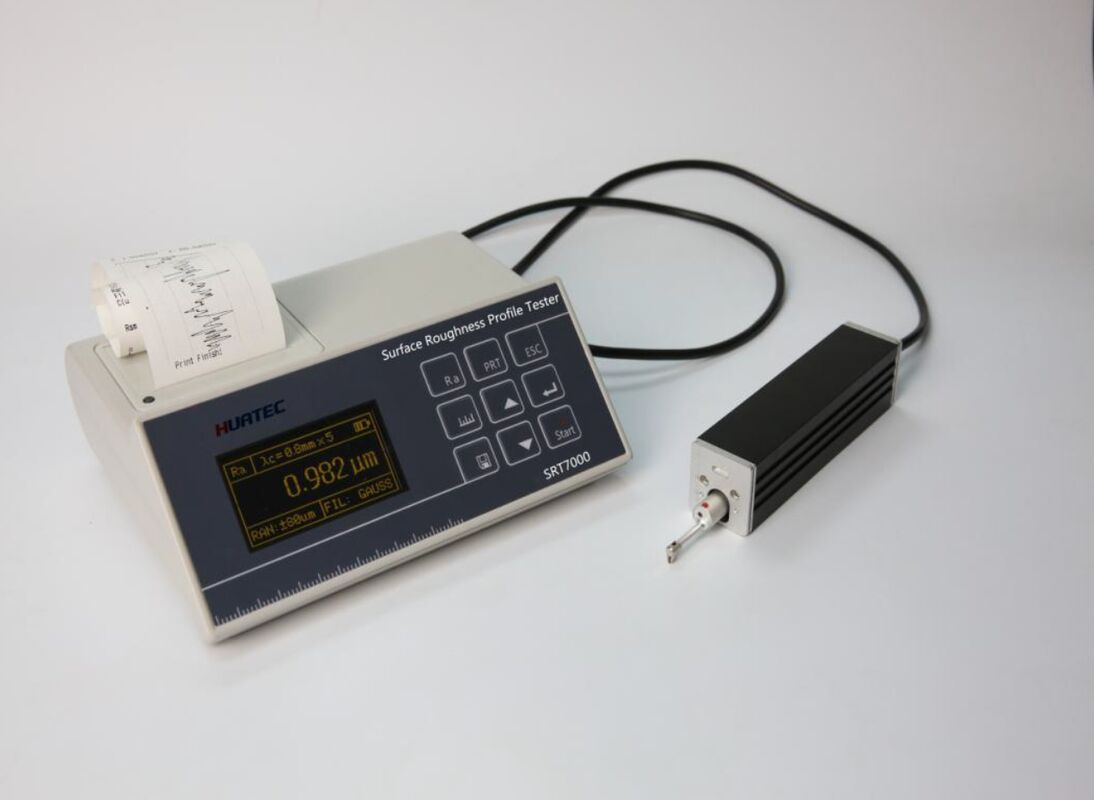

Penguji kekasaran presisi SRT7000 adalah instrumen presisi tinggi untuk menguji tingkat kehalusan permukaan. Alat ini dapat mengukur kekasaran permukaan komponen mesin, termasuk bidang datar, miring, silinder luar, permukaan, lubang, parit, dan poros, dan lain-lain.
Fitur
◎Sensor dan unit utama terpisah, untuk memenuhi tuntutan pengujian yang berbeda
◎Menggunakan chip DSP untuk mengontrol dan memproses data, dengan kecepatan tinggi dan konsumsi daya rendah
◎Kompatibel dengan standar nasional ganda ISO, DIN, ANSI, JIS
◎Waktu kerja berkelanjutan lebih dari 20 jam
◎Penyimpanan data berkapasitas besar, dapat menyimpan 100 grup data mentah dan bentuk gelombang.
◎Pencetak termal dan instrumen terintegrasi sebagai satu kesatuan, kerja senyap, cetak cepat, Anda dapat mencetak kurva kontur dan kurva rasio material.
◎Pengaturan dan tampilan jam waktu nyata untuk perekaman dan penyimpanan data yang mudah.
◎Dengan fitur hemat daya seperti tidur otomatis, mati otomatis
◎Desain sirkuit dan perangkat lunak yang andal untuk mencegah motor macet.
◎Instrumen dapat menampilkan berbagai petunjuk dan instruksi informasi. Misalnya tampilan hasil pengukuran, petunjuk menu, pesan kesalahan, dan sakelar.
◎Pilihan bahasa Inggris.
◎Dapat terhubung ke komputer
◎Cetak semua parameter atau parameter apa pun yang diatur oleh pengguna.
◎Sensor permukaan melengkung opsional, sensor lubang, platform pengukuran, selubung sensor, batang ekstensi, dan aksesori lainnya.
Rentang Pengukuran
| Parameter |
Rentang Indikasi |
| Ra, Rq |
0.005μm~16μm |
| Rz, R3z, Ry, Rt, Rp, Rm |
0.02μm~160μm |
| Sk |
0~100% |
| S, Sm |
1mm |
| tp |
0~100% |
Parameter Teknis
| Nama |
Konten |
| Rentang Pengukuran |
Sumbu Z (vertikal) |
160μm |
| Sumbu X (horizontal) |
17.5mm |
| Resolusi |
Sumbu Z (vertikal) |
0.01μm/±20μm
0.02μm/±40μm
0.04μm/±80μm
|
| Item Pengukuran |
Parameter |
Ra Rz==Ry(JIS)
Rq Rt==Rmax
Rp Rv R3z R3y Rz(JIS)
Rs Rsk Rku Rsm Rmr Rpc, Rk, Rpk, Rvk, Mr1, Mr2
|
| |
Standar |
ISO, ANSI, DIN, JIS |
| |
Grafik |
Mendukung kurva, profil kekasaran, kontur langsung |
| Filter |
RC, PC-RC, Gauss, D-P |
| Panjang pengambilan sampel (lr) |
0.25, 0.8, 2.5mm |
| Panjang evaluasi (ln) |
Ln=lr×n
n=1~5
|
| Sensor |
Prinsip Pengukuran |
induktor diferensial perpindahan |
| Stylus |
Berlian alami, sudut kerucut 90, radius ujung 5μm |
| Dynamometer |
<4mN |
| Kepala pemandu |
Karbida, radius arah geser 40mm |
| Kecepatan Geser |
lr=0.25,
Vt=0.135mm/s
|
| |
|
lr=0.8, Vt=0.5mm/s |
| lr=2.5, Vt=1mm/s |
| Kembali, Vt=1mm/s |
| Kesalahan Indikator |
tidak lebih dari ±10% |
| Fluktuasi Indikasi |
tidak lebih dari 6% |
| Daya |
Baterai isi ulang lithium-ion bawaan, diisi daya oleh pengisi daya DC5V, 800mA |
| Dimensi |
158×63.5×46mm |
| Berat |
Sekitar 300g |
| Lingkungan Operasi |
Suhu: -20℃~40℃
Kelembaban: <90%RH
|
| Lingkungan penyimpanan dan transportasi |
Suhu: -40℃~60℃
Kelembaban: <90%RH
|
Konfigurasi Standar
Penguji Kekasaran SRT7000
Sensor Standar
Spesimen standar multi-alur
Braket yang dapat disesuaikan
Adaptor Daya
Instruksi
Sertifikat
Kartu Garansi
Perangkat Lunak PC
Aksesori opsional:
Sensor untuk permukaan melengkung/cekung/alur, sensor lubang, platform pengukuran, batang ekstensi, pelat kalibrasi.
