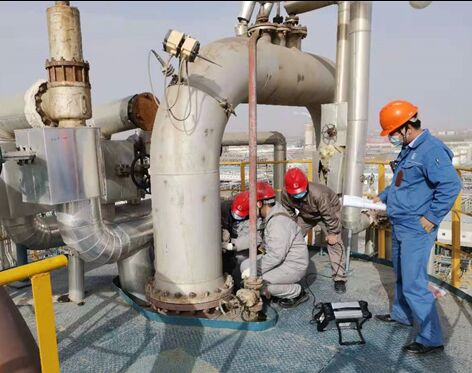

Ketebalan dinding pipa logam HEF-17B di luar Deteksi Pulse Eddy Current

HEF-17B Instrumen Deteksi Pulse Eddy Current

1. Model dan Konfigurasi

2. Pengantar singkat

Peralatan ini dapat digunakan untuk inspeksi dalam penggunaan ketebalan dinding pipa logam di luar lapisan pelapis, bukan insentif arus sinusoid tradisional untuk arus pulsa,medan magnet pulsa di luar konduktor, konduktor dalam pulsed eddy current sensor, dengan mengukur proses attenuasi dari pulsed eddy current medan elektromagnetik, untuk menilai tingkat korosi ketebalan dinding pipa.Dibandingkan dengan metode deteksi ketebalan dinding tradisional:tanpa polish, tanpa kopling, peralatan scan terus menerus dalam layanan, dapat secara signifikan meningkatkan efisiensi deteksi.

Dibandingkan dengan teknologi pengujian pulsed eddy current konvensional,fitur pemindaian presisi:kurang gangguan dari faktor lingkungan, efisiensi deteksi yang tinggi, resolusi yang lebih tinggi (dapat menemukan korosi kecil, tingkat deteksi yang terlewatkan sangat rendah),cocok untuk deteksi korosi bagian berisiko tinggi tanpa lapisan pelapis (tanpa atau setelah penghapusan) atau lapisan pelapis tipis (kurang dari 300mm lapisan pelapis anti korosif), dll.),misalnya: pipa proses pabrik produksi, dinding air, tabung tungku, pipa sendi kecil, siku, tee, dll.

3. Fitur fungsional

• ★Ada tombol pintasan dan layar LCD pada probe, yang dapat menampilkan status kerja dan data deteksi secara real time,dan efisiensi kerja sangat ditingkatkan tanpa operasi sering dari tuan rumah selama proses deteksi.
• ★Sonde mengadopsi teknologi fokus elektronik, yang memiliki resolusi spasial yang lebih tinggi, pengenalan yang lebih besar, dan kemampuan anti-interferensi yang lebih kuat untuk cacat korosi lokal.
• Tidak sensitif terhadap bentuk cacat, dapat mendeteksi korosi ketebalan dinding atau cacat reduksi ketebalan lainnya dari elemen logam "dengan lapisan penutup (lapisan isolasi, lapisan pendinginan,lapisan pelindung, dll.)".
• Pemeriksaan dapat dilakukan saat peralatan berjalan (suhu tinggi, suhu rendah, bahan dalam peralatan dll.).
• Bahan yang terdeteksi: Deteksi sisa ketebalan dinding bahan logam ferromagnetik seperti baja karbon, baja paduan rendah.
• ★Ini juga dapat mendeteksi ketebalan dinding yang tersisa dari stainless steel, paduan aluminium dan bahan logam non-ferromagnetik lainnya.
• Bentuk lempeng tabung: lempeng, pipa lurus, siku, tangki.
• Bahan lapisan pelapis: bahan tidak konduktif, non-magnetik ((asbes, busa dll.), mesh logam, lembaran besi, lembaran aluminium dan lapisan pelindung logam lainnya.
• Pasokan listrik hibrida AC/DC, baterai lithium terpasang yang dapat diisi ulang bekerja terus lebih dari 4 jam.
• Desain anti debu dan anti percikan IP64 yang disegel sepenuhnya, lapisan silikon anti tetes dan desain anti getaran, lebih cocok untuk kondisi kerja yang keras.

4. Parameter teknis

• Tinggi angkat maksimum: 300 mm
• Ketebalan dinding deteksi maksimum: 2 ̊45 mm
• Diameter pipa: ≥20mm
• Ketebalan lapisan pelindung logam:≤1mm
• ★Keakuratan deteksi berulang: 2%
• ★Rasa sensitif deteksi cacat korosi: 5% (rasio volume)
• Kecepatan pengukuran: 15 ~ 0,5 kali/s (mengurangi dengan meningkatnya ketebalan dinding yang diukur)
• Panjang kabel probe:3m, 10m (opsional)
• ★ Baterai lithium terintegrasi yang dapat diisi ulang, bekerja terus-menerus ≥4 jam.
• ★Ukuran dan Berat: Host: L290×W220×H95mm≤3.8kg, Tipe P1/sonde kecil: L106×W61×H52mm 0.5kg, Tipe P2/sonde menengah: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1.5kg
• Suhu media yang diuji: -200 ∼ 800°C
• Suhu kontak probe: -50 ̊+200°C
• Suhu operasi inang: -10°C+50°C
• Kelembaban udara: ≤85%R.H.
• Sumber daya adaptor: Fase tunggalAC100~240V/1.7A,50/60Hz,Output DC20V/5A
• Penghambatan daya: ≤38VA

5. Daftar kemasan

• Unit utama (termasuk kabel data, pengisi daya, kabel probe 3m) 1Set
• Sonde resolusi tinggi tabung karbon baja kosong (C.S termasuk pegangan) 1 Piece
• Probe baja karbon (C.S: kecil, menengah, besar) 1 Grup
• Manual Operasi 1 Buku
• Sertifikat kalibrasi HUATEC 1 salinan
• Kasus instrumen/tas 1 Piece
