HEF-17B Peralatan pengujian non-destruktif Instrumen deteksi arus pulsa Eddy

Instrumen Deteksi Arus Eddy Pulsa HEF-17B

1 Model dan Konfigurasi

2 Pengantar singkat

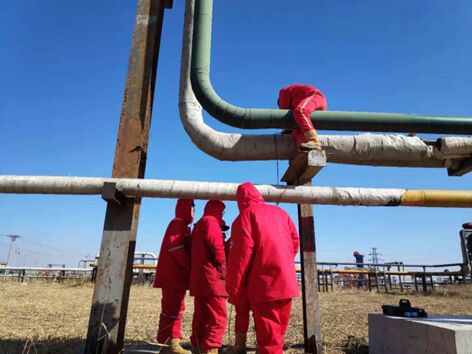

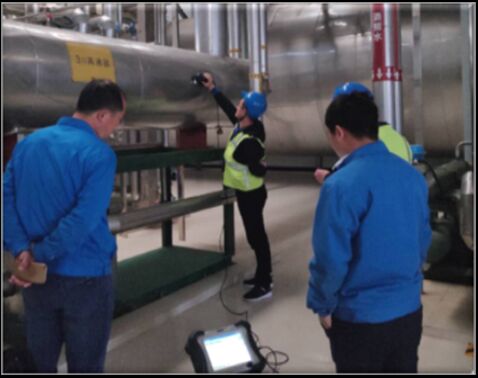

Peralatan ini dapat digunakan untuk inspeksi di tempat pada lapisan luar dinding pipa logam, menggantikan insentif arus sinusoidal tradisional dengan arus pulsa, medan magnet pulsa di luar konduktor, konduktor dalam sensor arus eddy berdenyut, dengan mengukur proses pelemahan medan elektromagnetik arus eddy berdenyut, untuk menilai tingkat korosi ketebalan dinding pipa. Dibandingkan dengan metode deteksi ketebalan dinding tradisional: tanpa pemolesan, tanpa kopling, pemindaian berkelanjutan peralatan saat beroperasi, dapat secara signifikan meningkatkan efisiensi deteksi.

Dibandingkan dengan teknologi pengujian arus eddy berdenyut konvensional, fitur pemindaian presisi: gangguan yang lebih sedikit dari faktor lingkungan, efisiensi deteksi tinggi, resolusi lebih tinggi (dapat menemukan korosi kecil, tingkat deteksi terlewat sangat rendah), cocok untuk deteksi korosi bagian berisiko tinggi tanpa lapisan penutup (tanpa atau setelah pelepasan) atau lapisan penutup tipis (lapisan anti-korosi kurang dari 300mm, dll.), misalnya: pipa proses pabrik produksi, dinding air, tabung tungku, pipa sambungan kecil, siku, tee, dll.

3 Fitur fungsional

l ★Ada tombol pintas dan layar LCD pada probe, yang dapat menampilkan status kerja dan data deteksi secara real-time, dan efisiensi kerja sangat meningkat tanpa sering mengoperasikan host selama proses deteksi.

l ★Probe mengadopsi teknologi fokus elektronik, yang memiliki resolusi spasial lebih tinggi, pengenalan lebih besar, dan kemampuan anti-gangguan yang lebih kuat untuk cacat korosi lokal.

l Tidak sensitif terhadap bentuk cacat, dapat mendeteksi korosi ketebalan dinding atau cacat pengurangan ketebalan lainnya dari anggota logam "dengan lapisan penutup (lapisan isolasi, lapisan pendingin, lapisan pelindung, dll.)".

l Inspeksi dapat dilakukan saat peralatan beroperasi (Suhu tinggi, suhu rendah, bahan di dalam peralatan, dll.).

l Bahan yang terdeteksi: Deteksi ketebalan dinding yang tersisa dari bahan logam feromagnetik seperti baja karbon, baja paduan rendah.

l ★Dapat juga mendeteksi ketebalan dinding yang tersisa dari baja tahan karat, paduan aluminium, dan bahan logam non-feromagnetik lainnya.

l Bentuk pelat tabung: Pelat, pipa lurus, siku, tangki.

l Bahan lapisan penutup: bahan non-konduktif, non-magnetik (asbes, busa, dll.), jaring logam, lembaran besi, lembaran aluminium, dan lapisan pelindung logam lainnya.

l Catu daya hibrida AC/DC, baterai lithium isi ulang bawaan bekerja terus menerus lebih dari 4 jam.

l Desain anti-debu dan anti-percikan IP64 yang sepenuhnya tersegel, desain anti-jatuh dan anti-getaran selubung silikon, lebih cocok untuk kondisi kerja yang keras.

4 Parameter teknis

l Ketinggian angkat maksimum: 300mm

l Ketebalan dinding deteksi maksimum: 2～45mm

l Diameter pipa: ≥20mm

l Ketebalan lapisan pelindung logam: ≤1mm

l ★Akurasi deteksi berulang: 2%

l ★Sensitivitas deteksi cacat korosi: 5% (rasio volume)

l Kecepatan pengukuran: 15~0,5 kali/detik (berkurang seiring bertambahnya ketebalan dinding yang diukur)

l Panjang kabel probe: 3m, 10m (opsional)

l ★Baterai Lithium isi ulang bawaan, bekerja terus menerus ≥4 jam.

l ★Ukuran dan Berat: Host: L290×W220×H95mm≤3,8kg, Tipe P1/probe kecil: L106×W61×H52mm 0,5kg, Tipe P2/probe sedang: L148×W73×H192mm 1kg, Tipe P3/probe besar L196×W100×H62,5mm 1,5kg

l Suhu media yang diuji: -200～800°C

l Suhu kontak probe: -50～+200°C

l Suhu operasi host: -10°C~+50°C

l Kelembaban: ≤85%R.H

l Catu daya adaptor: Fase tunggal AC100~240V/1,7A, 50/60Hz, Output DC20V/5A

l Disipasi daya: ≤38VA

5 Daftar kemasan

l Unit utama (termasuk kabel data, pengisi daya, kabel probe 3m) 1 Set

l Probe resolusi tinggi tabung baja karbon telanjang (B.K termasuk pegangan) 1 Buah

l Probe baja karbon (B.K: kecil, sedang, besar) 1 Grup

l Manual operasi 1 Buku

l Sertifikat kalibrasi HUATEC 1 Salinan

Kotak/tas instrumen
