Alat Deteksi Arus Eddy Pulsa HEF-17B

Alat Deteksi Arus Eddy Pulsa HEF-17B

1. Model dan Konfigurasi

2. Pendahuluan singkat

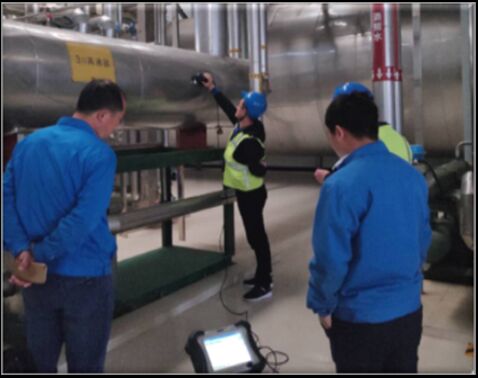

Peralatan dapat digunakan untuk inspeksi di tempat terhadap ketebalan dinding pipa logam di luar lapisan kelongsong, menggantikan insentif arus sinusoidal tradisional dengan arus pulsa, medan magnet pulsa di luar konduktor, konduktor di sensor arus eddy berdenyut, dengan mengukur proses pelemahan medan elektromagnetik arus eddy berdenyut, untuk menilai tingkat korosi ketebalan dinding pipa. Dibandingkan dengan metode deteksi ketebalan dinding tradisional:tanpa pengamplasan, tanpa kopling, pemindaian berkelanjutan peralatan saat beroperasi, dapat secara signifikan meningkatkan efisiensi deteksi.

Dibandingkan dengan teknologi pengujian arus eddy berdenyut konvensional,fitur pemindaian presisi: gangguan yang lebih sedikit dari faktor lingkungan, efisiensi deteksi tinggi, resolusi lebih tinggi (dapat menemukan korosi kecil, tingkat deteksi terlewat sangat rendah), cocok untuk deteksi korosi bagian berisiko tinggi tanpa lapisan penutup (tanpa atau setelah dilepas) atau lapisan penutup tipis (lapisan anti-korosi kurang dari 300mm, dll.), misalnya: pipa proses pabrik produksi, dinding air, tabung tungku, pipa sambungan kecil, siku, tee, dll.

3. Fitur fungsional

• ★Terdapat tombol pintas dan layar LCD pada probe, yang dapat menampilkan status kerja dan data deteksi secara real-time, dan efisiensi kerja sangat meningkat tanpa pengoperasian host yang sering selama proses deteksi.
• ★Probe mengadopsi teknologi fokus elektronik, yang memiliki resolusi spasial lebih tinggi, pengenalan lebih besar, dan kemampuan anti-gangguan yang lebih kuat untuk cacat korosi lokal.
• Tidak sensitif terhadap bentuk cacat, dapat mendeteksi korosi ketebalan dinding atau cacat pengurangan ketebalan lainnya dari anggota logam "dengan lapisan penutup (lapisan isolasi, lapisan pendingin, lapisan pelindung, dll.)".
• Inspeksi dapat dilakukan saat peralatan beroperasi (Suhu tinggi, suhu rendah, material di dalam peralatan, dll.).
• Material yang terdeteksi: Deteksi ketebalan dinding sisa material logam feromagnetik seperti baja karbon, baja paduan rendah.
• ★Dapat juga mendeteksi ketebalan dinding sisa baja tahan karat, paduan aluminium, dan material logam non-feromagnetik lainnya.
• Bentuk pelat tabung: Pelat, pipa lurus, siku, tangki.
• Material lapisan kelongsong: material non-konduktif, non-magnetik (asbes, busa, dll.), jaring logam, lembaran besi, lembaran aluminium, dan lapisan pelindung logam lainnya.
• Catu daya AC/DC hibrida, baterai lithium isi ulang bawaan bekerja terus menerus lebih dari 4 jam.
• Desain sepenuhnya tersegel IP64 anti-debu dan anti-percikan, desain selubung silikon anti-jatuh dan anti-getaran, lebih cocok untuk kondisi kerja yang keras.

4. Parameter teknis

• Tinggi angkat maksimum: 300mm
• Ketebalan dinding deteksi maksimum: 2~45mm
• Diameter pipa: ≥20mm
• Ketebalan lapisan pelindung logam: ≤1mm
• ★Akurasi deteksi berulang: 2%
• ★Sensitivitas deteksi cacat korosi: 5% (rasio volume)
• Kecepatan pengukuran: 15~0,5 kali/detik (menurun seiring bertambahnya ketebalan dinding yang diukur)
• Panjang kabel probe: 3m, 10m (opsional)
• ★Baterai Lithium isi ulang bawaan, bekerja terus menerus ≥4 jam.
• ★Ukuran dan Berat: Host: P290×L220×T95mm≤3,8kg, Tipe P1/probe kecil: P106×L61×T52mm 0,5kg, Tipe P2/probe sedang: P148×L73×T192mm 1kg, Tipe P3/probe besar: P196×L100×T62,5mm 1,5kg
• Suhu media yang diuji: -200~800℃
• Suhu kontak probe: -50~+200℃
• Suhu operasi host: -10℃~+50℃
• Kelembaban: ≤85%R.H
• Catu daya adaptor: Fase tunggal AC100~240V/1,7A, 50/60Hz, Output DC20V/5A
• Disipasi daya: ≤38VA

5. Daftar kemasan

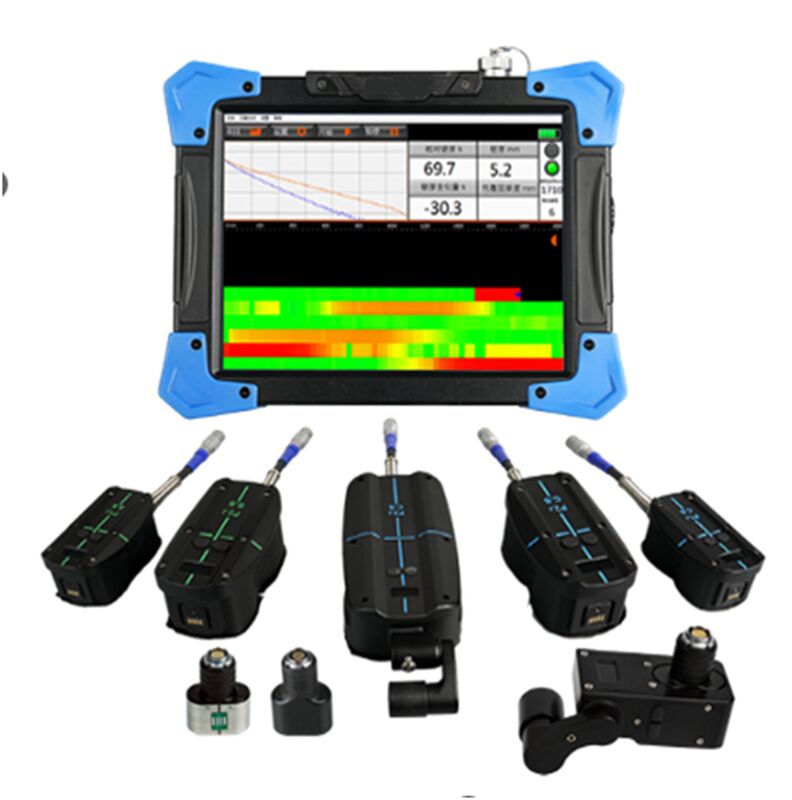

• Unit utama (termasuk kabel data, pengisi daya, kabel probe 3m) 1 Set
• Probe resolusi tinggi tabung polos baja karbon (B.K termasuk pegangan) 1 Buah
• Probe baja karbon (B.K: kecil, sedang, besar) 1 Grup
• Buku panduan operasi 1 Buku
• Sertifikat kalibrasi HUATEC 1 Salinan
• Kotak/tas instrumen 1 Buah
