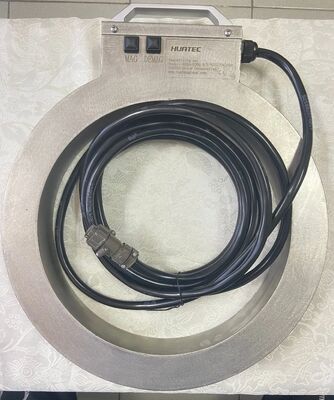

Kumparan Magnetisasi dan Demagnetisasi DC Medan Magnet Tinggi HCDX-C280DC 508GS
I. Tinjauan Produk
*Nama Produk: Kumparan Magnetisasi dan Demagnetisasi DC
*Model Produk: HCDX-C280DC
*Aplikasi Utama: Produk ini adalah komponen kunci dari peralatan inspeksi partikel magnetik, digunakan untuk memagnetisasi (memberi magnet) dan mendemagnetisasi benda kerja magnetik besi untuk mendeteksi cacat pada permukaan atau dekat permukaan benda kerja.
*Fitur Produk: Berdasarkan laporan uji pabrik, peralatan ini memiliki karakteristik medan magnet pusat yang kuat (hingga 508GS atau lebih), efek demagnetisasi yang sangat baik (hingga 0,1mT), operasi yang stabil, serta keselamatan dan keandalan.
II. Parameter Teknis
Parameter berikut telah diuji dan diverifikasi memenuhi syarat saat keluar dari pabrik, mewakili indikator kinerja peralatan dalam kondisi operasi normal:
| Arus Magnetisasi |
Ketika tegangan kerja adalah AC230V, arus maksimum adalah 9,8A (rentang penyesuaian yang direkomendasikan adalah 0-8A. Penggunaan arus berlebihan dapat menyebabkan kumparan terlalu panas). |
| Arus Demagnetisasi |
9,8A - 0 |
| Kekuatan Medan Magnet Pusat |
> 450GS (batas sebenarnya adalah 508GS).
|
| Tingkat Kesalahan Arus Magnetisasi Aksial |
≤ ±10% (pengukuran sebenarnya adalah < +3%), memastikan magnetisasi yang seragam |
| Efek Demagnetisasi |
Medan Magnet Sisa ≤ 0,2mT (pengukuran sebenarnya adalah 0,1mT).
|
| Resistansi Isolasi Keseluruhan |
≥ 2MΩ (pengukuran sebenarnya adalah 5,2MΩ), memastikan keamanan listrik |
| Sensitivitas |
Dapat dikalibrasi menggunakan potongan uji standar A1 15/50, dengan tampilan yang jelas.
|
| Kenaikan Suhu |
Pada tingkat beban 10%-20%, setelah operasi berkelanjutan selama 4 jam, kenaikan suhu mematuhi standar JB/T8290-2011.
|
| Kebisingan Operasi |
< 60dB |
III. Langkah-langkah Operasi
(1) Inspeksi Pra-Operasi
*Pemeriksaan Keamanan: Pastikan peralatan terhubung ke tanah dengan benar dan periksa integritas kabel daya dan kabel output. Amati apakah permukaan peralatan rusak dan pastikan tanda peringatan keselamatan terlihat jelas.
*Pemeriksaan Aksesori: Pastikan semua aksesori (seperti kabel koneksi, konektor, dll.) lengkap dan dalam kondisi baik.
*Konfirmasi Lingkungan: Pastikan lingkungan kerja kering dan bersih, serta tidak ada barang yang mudah terbakar atau meledak.
(2) Prosedur Operasi Pengisian Daya
*Hubungkan Benda Kerja: Hubungkan ujung output peralatan dengan kuat ke benda kerja yang akan diperiksa.
*Pengaturan Parameter: Berdasarkan bahan, spesifikasi, dan standar inspeksi benda kerja, atur arus magnetisasi yang sesuai dalam rentang 0-8A. Disarankan untuk memulai dengan arus yang lebih rendah.
*Mulai Pengisian Daya: Tekan tombol pengisian daya, dan peralatan akan memagnetisasi benda kerja. Waktu magnetisasi biasanya sangat singkat (beberapa detik).
*Aplikasikan Suspensi Magnetik: Semprotkan suspensi magnetik pada permukaan benda kerja selama atau segera setelah magnetisasi.
*Periksa Cacat: Di bawah pencahayaan yang sesuai, amati apakah ada jejak magnetik pada permukaan benda kerja. Anda dapat menggunakan potongan uji A1 15/50 untuk memverifikasi apakah sensitivitasnya sesuai standar.
(3) Prosedur Operasi Demagnetisasi
*Demagnetisasi Benda Kerja: Pastikan benda kerja berada di tengah kumparan.
*Mulai Demagnetisasi: Tekan tombol demagnetisasi, dan peralatan akan secara otomatis melakukan operasi demagnetisasi. Demagnetisasi selesai ketika penunjuk meter arus kembali ke nol.
*Verifikasi Efek: Gunakan instrumen pengukuran medan magnet (seperti pengukur gauss) untuk mendeteksi medan magnet sisa di bagian-bagian penting benda kerja. Seharusnya tidak melebihi 0,2mT (pengukuran sebenarnya biasanya mencapai 0,1mT).
IV. Tindakan Pencegahan dan Pemeliharaan
*Peringatan Keamanan:
Pastikan grounding yang andal selama operasi untuk mencegah sengatan listrik.
Peralatan akan menghasilkan medan magnet yang kuat. Orang dengan alat pacu jantung, perangkat medis implan, dan wanita hamil harus menjauh.
Hindari menyentuh terminal tegangan tinggi secara langsung saat peralatan beroperasi.
*Tips Operasi:
Jangan beroperasi terlalu lama melebihi arus magnetisasi maksimum (8A) untuk menghindari kerusakan peralatan.
Saat bekerja terus menerus, perhatikan tingkat durasi beban peralatan (10%-20%), dan hindari kenaikan suhu yang berlebihan akibat operasi beban tinggi jangka panjang. Disarankan untuk menghentikan mesin untuk pendinginan atau mengurangi tingkat beban setelah 2 jam operasi.
Jaga peralatan tetap bersih dan kering, serta periksa kinerja isolasi secara teratur.
*Pemeliharaan Harian:
Periksa kualitas penyemprotan penampilan secara teratur. Jika ada kerusakan, segera tangani untuk mencegah karat.
Periksa secara teratur apakah semua instrumen listrik dan sistem operasi berfungsi normal.
Saat tidak digunakan dalam waktu lama, harus disimpan di tempat yang kering dan berventilasi baik.
V. Resolusi Masalah (Singkat)
|
Fenomena
|
Kemungkinan alasan
|
Tindakan yang disarankan
|
|
Tidak dapat memagnetisasi / mendemagnetisasi
|
Catu daya tidak terhubung dan kabel tidak terhubung dengan benar.
|
Periksa catu daya, sakelar, dan kabel koneksi
|
|
Medan magnet pusat tidak mencukupi
|
Pengaturan arus magnetisasi terlalu rendah.
|
Tingkatkan arus dengan benar (dalam rentang 8A)
|
|
Medan magnet sisa sangat kuat setelah demagnetisasi.
|
Prosedur demagnetisasi tidak dilakukan sepenuhnya atau bahan benda kerja khusus.
|
Lakukan kembali operasi demagnetisasi, atau hubungi teknisi.
|
|
Kebisingan abnormal dari peralatan
|
Komponen internal longgar.
|
Segera hentikan mesin dan hubungi teknisi perbaikan profesional.
|
