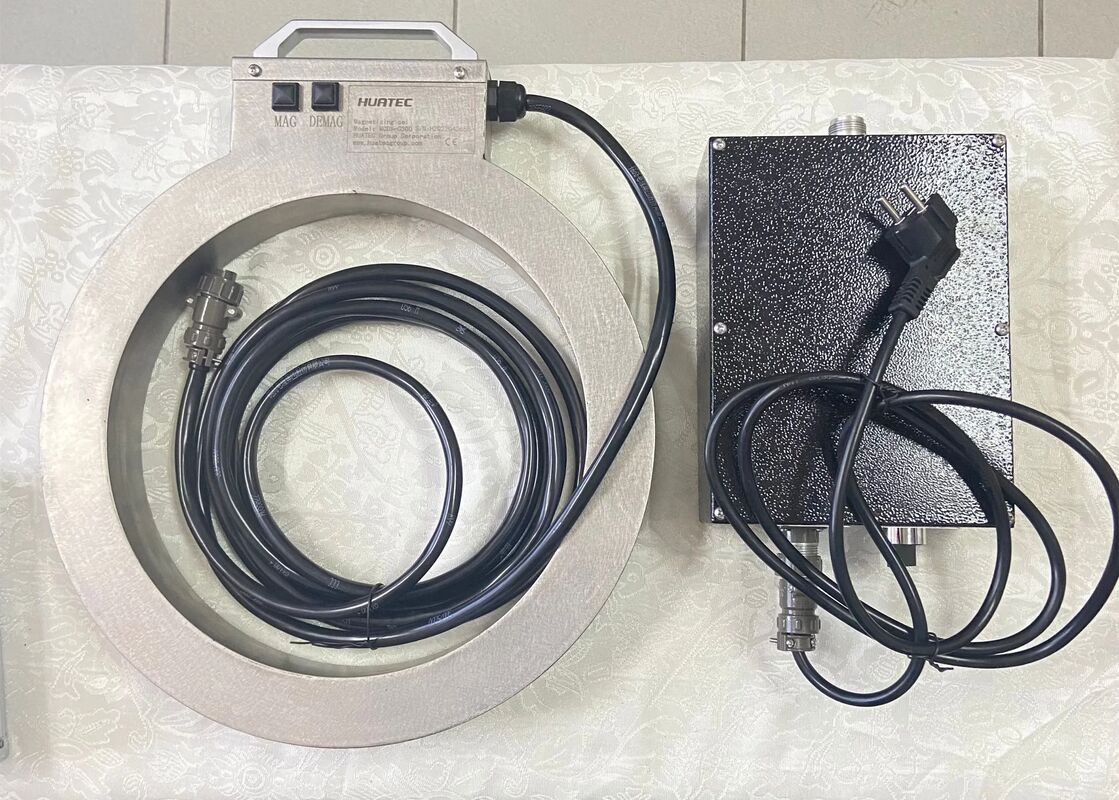

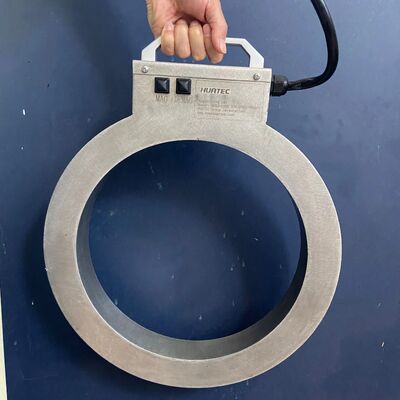

HCDX-C280DC DC Coil untuk Ferromagnetic Workpiece Magnetization & Demagnetization
I. Gambaran Produk
*Nama produk: DC Magnetization dan Demagnetization Coil
*Model produk: HCDX-C280DC
*Aplikasi utama: Produk ini adalah komponen utama dari peralatan inspeksi partikel magnetik,digunakan untuk magnetisasi (magnetisasi) dan demagnetisasi benda kerja magnet besi untuk mendeteksi cacat pada permukaan atau di dekat permukaan benda kerja.
* Fitur produk: Berdasarkan laporan uji pabrik, peralatan ini memiliki karakteristik medan magnet pusat yang kuat (hingga 508GS atau lebih tinggi), efek demagnetisasi yang sangat baik (hingga 0,1mT),Operasi stabil, dan keamanan dan keandalan.
II. Parameter teknis
Parameter berikut telah diuji dan diverifikasi untuk memenuhi syarat saat meninggalkan pabrik, yang mewakili indikator kinerja peralatan dalam kondisi operasi normal:
| Arus Magnetisasi |
Ketika tegangan kerja adalah AC230V, arus maksimum adalah 9,8A (rentang pengaturan yang direkomendasikan adalah 0-8A. Penggunaan arus yang berlebihan dapat menyebabkan kumparan terlalu panas). |
| Arus Demagnetisasi |
9.8A - 0 |
| Kekuatan Medan Magnetik Pusat |
> 450GS (batas sebenarnya adalah 508GS).
|
| Tingkat kesalahan arus magnetisasi aksial |
≤ ± 10% (pengukuran sebenarnya adalah < + 3%), memastikan magnetisasi seragam |
| Efek Demagnetisasi |
medan magnet residual ≤ 0,2mT (pengukuran sebenarnya adalah 0,1mT).
|
| Resistensi Isolasi Secara Umum |
≥ 2MΩ (pengukuran sebenarnya adalah 5.2MΩ), memastikan keamanan listrik |
| Sensitivitas |
Dapat dikalibrasi menggunakan potongan uji standar A1 15/50, dengan tampilan yang jelas.
|
| Peningkatan Suhu |
Pada tingkat beban 10%-20%, setelah operasi terus menerus selama 4 jam, kenaikan suhu sesuai dengan standar JB/T8290-2011.
|
| Kebisingan Operasi |
< 60dB |
III. Langkah Operasional
(1) Pemeriksaan pra-operasi
* Pemeriksaan keamanan: Pastikan bahwa peralatan tertanam dengan benar dan periksa integritas kabel daya dan kabel keluaran.Perhatikan apakah permukaan peralatan rusak dan pastikan bahwa tanda peringatan keselamatan terlihat dengan jelas.
* Pemeriksaan aksesoris: Pastikan semua aksesoris (seperti kabel koneksi, konektor, dll.) lengkap dan dalam kondisi baik.
*Konfirmasi Lingkungan: Pastikan bahwa lingkungan kerja kering dan bersih, dan tidak ada barang yang mudah terbakar atau meledak.
(2) Prosedur Operasi Pengisian
*Sambungkan benda kerja: Sambungkan ujung output peralatan dengan kuat ke benda kerja yang akan diperiksa.
* Pengaturan parameter: Berdasarkan bahan, spesifikasi, dan standar inspeksi benda kerja, atur arus magnetisasi yang sesuai dalam kisaran 0-8A.Disarankan untuk memulai dengan arus yang lebih rendah.
* Mulai mengisi: Tekan tombol pengisian, dan peralatan akan memagnetisasi benda kerja.
* Menerapkan Suspensi Magnetik: Semprotkan suspensi magnetik pada permukaan benda kerja selama atau segera setelah magnetisasi.
* Periksa Cacat: Di bawah pencahayaan yang tepat, perhatikan apakah ada jejak magnet pada permukaan benda kerja.
(3) Prosedur operasi demagnetisasi
* Demagnetisasi benda kerja: Pastikan bahwa benda kerja berada di tengah kumparan.
* Mulai Demagnetisasi: Tekan tombol demagnetisasi, dan peralatan akan secara otomatis melakukan operasi demagnetisasi.Demagnetisasi selesai ketika pointer meter saat ini kembali ke nol.
*Verifikasi Efek: Gunakan instrumen pengukuran medan magnet (seperti gauss meter) untuk mendeteksi medan magnet residual di bagian kunci benda kerja.2mT (pengukuran sebenarnya biasanya mencapai 0.1mT).
IV. Tindakan pencegahan dan pemeliharaan
* Peringatan keamanan:
Memastikan grounding yang handal selama operasi untuk mencegah kejutan listrik.
Peralatan ini akan menghasilkan medan magnet yang kuat. orang-orang dengan alat pacu jantung, implan perangkat medis, dan wanita hamil harus menjauh.
Hindari menyentuh terminal tegangan tinggi secara langsung saat peralatan berjalan.
Tip Operasi:
Jangan beroperasi untuk waktu yang lama melebihi arus magnetisasi maksimum (8A) untuk menghindari kerusakan peralatan.
Saat bekerja terus menerus, perhatikan tingkat durasi beban peralatan (10%-20%), dan hindari kenaikan suhu yang berlebihan karena operasi beban tinggi jangka panjang.Disarankan untuk menghentikan mesin untuk pendinginan atau mengurangi tingkat beban setelah 2 jam operasi.
Jaga peralatan tetap bersih dan kering, dan periksa kinerja isolasi secara teratur.
*Penyelenggaraan harian:
Jika ada kerusakan, segera tangani agar tidak berkarat.
Periksa secara teratur apakah semua instrumen listrik dan sistem operasi bekerja dengan normal.
Bila tidak digunakan untuk waktu yang lama, harus disimpan di tempat yang kering dan berventilasi baik.
V. Resolusi kesalahan (Singkat)
|
Fenomena
|
Alasan yang mungkin
|
Langkah-langkah yang disarankan
|
|
Tidak dapat magnetisasi / demagnetisasi
|
Sumber listrik tidak terhubung dan kabel tidak terhubung dengan benar.
|
Periksa catu daya, saklar dan kabel koneksi
|
|
Medan magnet pusat yang tidak cukup
|
Pengaturan arus magnetisasi terlalu rendah.
|
Tambah arus dengan benar (dalam kisaran 8A)
|
|
medan magnet residual sangat kuat setelah demagnetisasi.
|
Prosedur demagnetisasi tidak sepenuhnya dilakukan atau bahan benda kerja khusus.
|
Lakukan lagi operasi demagnetisasi, atau hubungi teknisi.
|
|
Kebisingan yang tidak normal dari peralatan
|
Komponen internal longgar.
|
Hentikan mesin dengan segera dan hubungi petugas perbaikan profesional.
|
