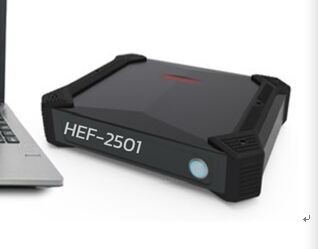

HEF-2501 Detektor Arus Eddy Array Sensitivitas Tinggi 64 Saluran dengan Pencitraan 3D & Deteksi Kedalaman Retakan
Detektor arus eddy array HEF-2501 adalah detektor arus eddy multi-frekuensi array. Alat ini dapat mendeteksi cacat pada material logam secara real-time dan efektif, membedakan jenis paduan, kondisi perlakuan panas, dan perubahan ketebalan, dll. Hasil pengujian yang diperoleh dengan menggabungkan berbagai metode deteksi dapat memfasilitasi analisis data komprehensif dan verifikasi silang oleh inspektur, sehingga diperoleh evaluasi yang lebih objektif dan akurat. Alat ini sangat cocok untuk pengujian non-destruktif pra-layanan dan saat layanan di bidang-bidang seperti penerbangan, kedirgantaraan, energi, rekayasa nuklir, metalurgi, perkapalan, petrokimia, dan otomotif.
I. Deskripsi Fungsi
• Pengujian arus eddy array 64 saluran
• Inspeksi kampuh las non-directional
• Fungsi deteksi kedalaman retakan yang unik;

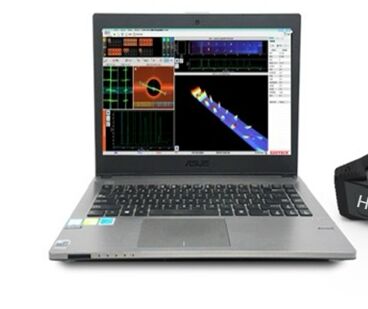

• Diagram bidang impedansi, tampilan diagram pemindaian basis waktu, tampilan tumpang tindih basis waktu, pemindaian arus eddy array II (B/C), dan fungsi tampilan pencitraan tiga dimensi;
• Definisi tinggi dan sensitivitas tinggi;
• Pengoperasian sederhana, dengan antarmuka operasi Bahasa Mandarin dan Inggris (opsional);
• Akuisisi data tampilan C-scan dapat mendeteksi cacat dengan cepat dan efektif serta melokalisasinya.
• Mendukung pengukuran penipisan ketebalan dinding pipa, deteksi cacat permukaan dan pengukuran kedalaman, pengukuran ketebalan lapisan permukaan dan lapisan pelapisan material logam, serta penyortiran berbagai material logam dan kekerasan.
• Memiliki 32 unit pemrosesan (pencampuran) komprehensif: mampu memisahkan atau menekan beberapa kelompok sinyal gangguan secara bersamaan;
• Berbagai metode penyaringan
• Berbagai metode penyimpanan data
• Memiliki fungsi analisis konfigurasi deteksi multi-frekuensi
• Menyimpan parameter dan data deteksi, dan dapat mengekspor laporan dalam format PDF, EXCEL, WORD, dll.
• Dapat menyimpan/memutar ulang bentuk gelombang sinyal dari seluruh proses deteksi
• Dilengkapi dengan baterai lithium bawaan dan dapat bekerja terus menerus selama lebih dari 6 jam
二,Indeks Kinerja
|
Item
|
Indeks Kinerja
|
|
Jumlah tautan
|
2 pcs
|
|
Jumlah saluran
|
64 Saluran
|
|
Tipe antarmuka probe
|
Antarmuka LEMO
|
|
Frekuensi
|
4
|
|
Frekuensi rentang
|
10Hz～15MHz
|
|
Rentang penyesuaian gain
|
0～90dB,Langkah minimum 0,5 dB
|
|
Bidang impedansi
|
32 pcs
|
|
Unit pencampuran otomatis
|
32 pcs
|
|
Penyaringan high-pass
|
0～500Hz
|
|
Penyaringan low-pass
|
10Hz～10KHz
|
|
Penyaringan digital
|
1～100
|
|
Gain depan
|
10～35dB
|
|
Drive
|
Tingkat 8
|
|
Pengukuran amplitudo dan fasa
|
Otomatis/Manual
|
|
Tampilan tata letak
|
Diagram bidang impedansi, tampilan kurva pemindaian basis waktu, tampilan A-scan
|
|
Mode alarm
|
Alarm setengah fasa/alarm fasa/alarm kotak
|
|
Sinyal keluaran alarm
|
Output gerbang OC transistor
|
|
Mode keseimbangan
|
Keseimbangan elektronik digital
|
|
Metode penyaringan
|
tiga jenis: penyaringan high-pass, low-pass, dan digital
|
|
Mode tampilan
|
Titik/garis/memudar dapat menampilkan kedalaman retakan maksimum dan menunjukkan kedalaman retakan secara real-time
|
|
Kalibrasi probe
|
Memiliki fungsi menampilkan bentuk gelombang sinyal frekuensi dasar sebelum deteksi dengan tanda skala. Memiliki fungsi diagnosis mandiri sensor
|
|
Rasio gain dua arah(Y/X)
|
0,1 hingga 10/0,1 hingga 10, di mana X dan Y dapat diatur secara terpisah
|
|
Kurva kalibrasi
|
Fungsi kalibrasi kurva kedalaman cacat (ketebalan) - amplitudo /Y amplitudo/fasa
|
|
Fungsi tambahan
|
Memutar ulang, menganalisis, dan menyimpan sinyal deteksi arus eddy
|
|
Analisis data
|
Menghasilkan laporan inspeksi secara otomatis, termasuk informasi inspeksi, sinyal cacat, lokasi, tanggal, personel, dan parameter inspeksi lainnya
|
|
Perekaman dan manajemen data
|
1.Sistem dapat menyimpan diagram basis waktu impedansi sinyal cacat lokal, file bentuk gelombang sinyal cacat, dan konfigurasi parameter yang sesuai selama pengujian.
2. Sistem dapat menyimpan dan memutar ulang data setiap bentuk gelombang deteksi secara real-time, dan menganalisis bentuk gelombang sinyal yang disimpan.
3. Sistem dilengkapi dengan kartu memori, yang dapat membawa data deteksi di lokasi kembali ke laboratorium untuk analisis, memfasilitasi penyimpanan.
|
|
Interaksi manusia-komputer
|
Sistem dapat secara manual memisahkan dan mengklasifikasikan sinyal untuk memperoleh parameter karakteristik seperti amplitudo dan fasa dari berbagai jenis sinyal.
2. Sistem dapat secara manual merevisi offset fasa dari sinyal yang berbeda.
3. Sistem memiliki fungsi mengkalibrasi amplitudo sinyal sampel standar.
4. Sistem dapat mengatur durasi pengumpulan data.
|
|
Ukuran, berat
|
292×214×69mm； 2,7 kg
|
|
Rentang suhu kerja
|
-20℃ ～ +55℃
|
|
Catu daya eksternal
|
Adaptor: DC19V, baterai lithium isi ulang (14,8V 5,7AH)
|
三,Daftar Konfigurasi
|
No.
|
Nama
|
Spesifikasi Model
|
Jumlah
|
Satuan
|
Keterangan
|
|
1
|
Detektor arus eddy array
|
HEF-2501
|
1
|
pc
|
|
|
2
|
laptop
|
D e l l
|
1
|
pc
|
|
|
3
|
Probe array 32 saluran
|
Disesuaikan
|
1
|
pc
|
Probe deteksi non-directional
|
|
4
|
Probe tipe pena
|
EPB2.JO.20
|
1
|
pc
|
|
|
5
|
Probe tipe pena melengkung
|
EPB2W.JO.20
|
1
|
pc
|
|
|
6
|
Probe tepi
|
EPD1.CO.10
|
1
|
pc
|
|
|
7
|
Blok uji array
|
Baja tahan karat
|
1
|
pc
|
|
|
8
|
Blok uji perbandingan
|
baja
|
1
|
pc
|
|
|
9
|
Kabel adaptor arus eddy array
|
LEMO16 inti -LEMO19 inti
|
1
|
pc
|
|
|
10
|
Kabel komunikasi
|
Kabel jaringan
|
1
|
pc
|
Super Kategori 5
|
|
11
|
Adaptor daya
|
DC-19V
|
1
|
pc
|
|
|
12
|
Kotak instrumen
|
|
1
|
pc
|
|
|
13
|
Sertifikat Kualifikasi Produk
|
|
1
|
pc
|
|
|
14
|
Sertifikat Jaminan Kualitas
|
|
1
|
pc
|
|
|
15
|
Formulir Umpan Balik Kualitas
|
|
1
|
pc
|
|
|
16
|
Panduan Operasi Instrumen
|
|
1
|
pc
|
|
|
17
|
Cadangan perangkat lunak sistem
|
Bahasa Inggris/USB flash drive
|
1
|
pc
|
|
