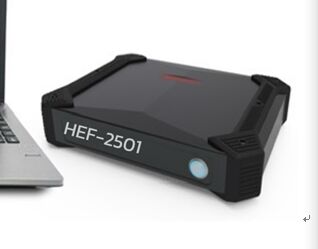

HEF-2501 Peralatan Uji Array Eddy Current Multi-Frequency untuk Aerospace & Petrochemical
HEF-2501 array eddy current detector adalah array multi-frequency eddy current detector.keadaan perawatan panas dan perubahan ketebalan, dll Hasil uji yang diperoleh dengan menggabungkan beberapa metode deteksi dapat memfasilitasi analisis data yang komprehensif dan verifikasi timbal balik oleh inspektur,Dengan demikian mendapatkan evaluasi yang lebih objektif dan benarHal ini terutama berlaku untuk pra-layanan dan dalam layanan pengujian non-destructive di bidang seperti penerbangan, aerospace, tenaga, teknik nuklir, metalurgi, pengiriman, petrokimia,dan mobil.
I. Deskripsi Fungsi
• pengujian arus pusaran array 64-saluran
• Pemeriksaan jahitan las non-arah
• Fungsi deteksi kedalaman retakan yang unik;

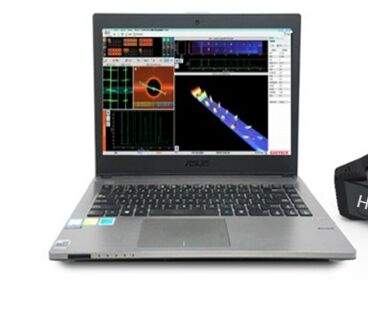

• Impedansi planar diagram, waktu dasar pemindaian diagram tampilan, waktu basis ditumpuk tampilan, array eddy arus pemindaian II (B / C), dan tiga dimensi pencitraan menampilkan fungsi;
• Definisi tinggi dan sensitivitas tinggi;
• Operasi sederhana, dengan antarmuka operasi Cina dan Inggris (opsional);
• Pengambilan data dari tampilan C-scan dapat dengan cepat dan efektif mendeteksi cacat dan menempatkannya.
• Mendukung pengukuran tipisnya dinding pipa, deteksi cacat permukaan dan pengukuran kedalaman, pengukuran ketebalan lapisan permukaan dan lapisan plating bahan logam,dan pemisahan berbagai bahan logam dan kekerasan.
• Ini memiliki 32 unit pengolahan (pencampuran) komprehensif: mampu secara bersamaan memisahkan atau menekan beberapa kelompok sinyal interferensi;
•Metode penyaringan ganda
• Berbagai metode penyimpanan data
• Ini memiliki fungsi analisis konfigurasi deteksi multi-frekuensi
• Ini menyimpan parameter deteksi dan data, dan dapat mengekspor laporan dalam PDF, EXCEL, WORD, dll
• Ini dapat menyimpan / mereproduksi bentuk gelombang sinyal dari seluruh proses deteksi
• Dilengkapi dengan baterai lithium bawaan dan dapat bekerja terus menerus selama lebih dari 6 jam
二,Indeks kinerja
|
Artikel
|
Indeks kinerja
|
|
Jumlah tautan
|
2 pcs
|
|
Jumlah saluran
|
64 Saluran
|
|
Tipe antarmuka probe
|
LEMO Interface
|
|
Frekuensi
|
4
|
|
Frekuensirentang
|
10Hz️15MHz
|
|
Jangkauan penyesuaian keuntungan
|
0️90dB,Langkah minimal 0,5 dB
|
|
Pesawat impedansi
|
32 pcs
|
|
Unit pencampuran otomatis
|
32 pcs
|
|
Filter high-pass
|
0️500Hz
|
|
Filter low-pass
|
10Hz️10KHz
|
|
Penyaringan digital
|
1️100
|
|
Peningkatan depan
|
10️35dB
|
|
Mengemudi
|
Tingkat 8
|
|
Amplitudo dan pengukuran fase
|
Otomatis / Manual
|
|
Tampilan tata letak
|
Impedans planar diagram, time base scanning curve display, tampilan A-scan
|
|
Modus alarm
|
Alarm setengah fase/alarm fase/alarm kotak
|
|
Sinyal keluar alarm
|
Output gerbang transistor OC
|
|
Modus saldo
|
Saldo elektronik digital
|
|
Metode penyaringan
|
tiga jenis: high-pass, low-pass dan penyaringan digital
|
|
Mode Tampilan
|
Titik / garis / memudar dapat menampilkan kedalaman retakan maksimum dan menunjukkan kedalaman retakan dalam waktu nyata
|
|
Kalibrasi probe
|
Ini memiliki fungsi untuk menampilkan bentuk gelombang dari sinyal frekuensi dasar sebelum deteksi dengan tanda skala.
|
|
Rasio gain bidirectional(Y/X)
|
0.1 sampai 10/0.1 sampai 10, dimana X dan Y dapat diatur secara terpisah
|
|
Kurva kalibrasi
|
kedalaman cacat (kekandungan) - amplitudo / amplitudo Y / fungsi kalibrasi kurva fase
|
|
Fungsi diperluas
|
Mainkan kembali, menganalisis dan menyimpan sinyal deteksi eddy current
|
|
Analisis data
|
Menghasilkan laporan inspeksi secara otomatis, termasuk informasi inspeksi, sinyal cacat, lokasi, tanggal, personel dan parameter inspeksi lainnya
|
|
Pencatatan dan manajemen data
|
1.Sistem dapat menyimpan diagram basis waktu impedansi sinyal cacat lokal, file bentuk gelombang sinyal cacat, dan konfigurasi parameter yang sesuai selama pengujian.
2Sistem dapat menyimpan dan memutar ulang data dari setiap bentuk gelombang deteksi secara real time, dan menganalisis bentuk gelombang sinyal yang disimpan.
3Sistem ini dilengkapi dengan kartu memori, yang dapat membawa data deteksi di lokasi kembali ke laboratorium untuk analisis, memudahkan penyimpanan.
|
|
Interaksi manusia-komputer
|
Sistem ini dapat secara manual memisahkan dan mengklasifikasikan sinyal untuk mendapatkan parameter karakteristik seperti amplitudo dan fase dari berbagai jenis sinyal.
2Sistem dapat secara manual merevisi fase offset dari sinyal yang berbeda.
3Sistem ini memiliki fungsi untuk mengkalibrasi amplitudo sinyal sampel standar.
4Sistem dapat mengatur durasi pengumpulan data.
|
|
Ukuran, berat
|
292 × 214 × 69mm;20,7 kg
|
|
Kisaran suhu kerja
|
- 20°C ️+55°C
|
|
Sumber daya eksternal
|
Adaptor: DC19V, baterai lithium isi ulang (14.8V 5.7AH)
|
三,Daftar konfigurasi
|
SN.
|
Nama
|
Spesifikasi model
|
Jumlah
|
Satuan
|
Pengamatan
|
|
1
|
Detektor arus eddy array
|
HEF-2501
|
1
|
pc
|
|
|
2
|
Laptop
|
D e l l
|
1
|
pc
|
|
|
3
|
Sonde array 32 saluran
|
Disesuaikan
|
1
|
pc
|
Sonde deteksi tanpa arah
|
|
4
|
Sonde jenis pena
|
EPB2.JO.20
|
1
|
pc
|
|
|
5
|
Sonde jenis pena melengkung
|
EPB2W.JO.20
|
1
|
pc
|
|
|
6
|
Sonde tepi
|
EPD1.CO.10
|
1
|
pc
|
|
|
7
|
Blok pengujian array
|
Baja tahan karat
|
1
|
pc
|
|
|
8
|
Bandingkan blok pengujian
|
baja
|
1
|
pc
|
|
|
9
|
Array eddy current adaptor kawat
|
LEMO16 inti -LEMO19 inti
|
1
|
pc
|
|
|
10
|
Jalur komunikasi
|
Kabel jaringan
|
1
|
pc
|
Super Kategori 5
|
|
11
|
Adaptor daya
|
DC-19V
|
1
|
pc
|
|
|
12
|
Kotak instrumen
|
|
1
|
pc
|
|
|
13
|
Sertifikat kualifikasi produk
|
|
1
|
pc
|
|
|
14
|
Sertifikat Jaminan Kualitas
|
|
1
|
pc
|
|
|
15
|
Formulir Umpan Balik Kualitas
|
|
1
|
pc
|
|
|
16
|
Panduan Operasi Instrumen
|
|
1
|
pc
|
|
|
17
|
Cadangan perangkat lunak sistem
|
Bahasa Inggris/USB flash drive
|
1
|
pc
|
|
