1. Konfigurasi

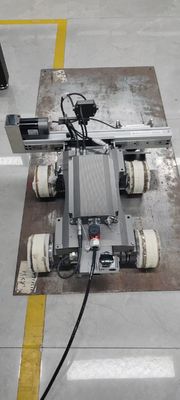

2. Pendahuluan singkatSistem ini tidak memerlukan perancah, tidak perlu memoles lapisan antiseptik, tanpa agen penggandeng. Sistem ini dapat mewujudkan deteksi cepat korosi ketebalan dinding ketinggian tinggi melalui sistem kendali jarak jauh.

Menggunakan roda magnet permanen berkekuatan tinggi langka bumi, bahkan jika terjadi kegagalan daya yang tidak terduga, ia tidak akan jatuh dari permukaan yang terdeteksi. Ia dapat melakukan gerakan multi-sikap horizontal, vertikal, dan terbalik pada permukaan komponen feromagnetik.Pasang probe ketebalan ultrasonik elektromagnetik untuk penyaringan dan penentuan posisi cepat terhadap erosi dindingPindai area secara akurat untuk menguji korosi ketebalan.

• Mencocokkan tampilan pemindaian A dan pemindaian B
• Dilengkapi dengan kamera video, dapat mengamati situasi video permukaan yang diperiksa secara tepat waktu.
• Sistem kendali jarak jauh untuk mengontrol arah pemindaian, dan arah pemindaian dapat diatur sebelumnya.
• Karakteristik crawler magnetik dua roda
• Crawler magnetik dua roda adalah instrumen canggih yang dapat membawa berbagai peralatan pengujian non-destruktif. Saat ini, ia telah mengumpulkan sejumlah besar pengalaman penyelesaian di tempat di banyak bidang seperti petrokimia, inspeksi khusus pot, dan tenaga listrik. Ia dapat membawa ultrasonik elektromagnetik di bagian bawah pipa, siku atau sambungan tiga dan area lain yang lebih serius korosi, erosi untuk melakukan inspeksi atau pengukuran ketebalan pemindaian B, bidang industri disebut pakar deteksi korosi pipa
• Crawler magnetik dua roda memiliki karakteristik sebagai berikut: struktur kompak, fleksibilitas tinggi, hisapan magnetik, presisi kontrol tinggi, teknologi deteksi canggih, deteksi video yang kompatibel, dan mekanisme pengangkatan probe yang unik. Untuk deteksi otomatis korosi pipa, wadah, dan pelat

3. 1) Struktur kompak dan fleksibilitas tinggi

Desain yang ringkas dan indah memungkinkannya untuk dengan mudah melakukan deteksi korosi untuk berbagai jenis pipa dan bejana feromagnetik. Lingkaran magnet berukuran 350mm (panjang) × 140mm (lebar) × 130mm (tinggi) dan beratnya kurang dari 5,5kg. Struktur dua roda yang unik memungkinkannya berjalan bebas di pipa dengan minimal 100mm. Radius belok minimum adalah 400mm dan siku dengan radius tekukan minimum 100mm dapat dilewati dengan mudah. Oleh karena itu, jangkauan gerakan dan pemindaian crawler magnetik dua roda telah sangat diperluas.

2) Hisapan magnetik super

Dalam hal desain, menggunakan magnet permanen langka bumi untuk membuat magnet permanen berkekuatan tinggi pada dua putaran pendakian magnetik. Bahkan jika terjadi kegagalan daya yang tidak disengaja, tidak ada bahaya bodi kendaraan jatuh dari permukaan yang terdeteksi. Oleh karena itu, crawler magnetik dua roda dapat dengan aman melakukan pemindaian postur horizontal, vertikal, dan terbalik. Beban vertikal maksimum crawler magnetik dua roda adalah 5kg, yang berarti tidak akan mempengaruhi gerakan vertikal apa pun saat menyeret beban 5kg.

3) Akurasi kontrol tinggi

Kecepatan crawler magnetik dua roda adalah 0-6m/menit dan dapat bergerak maju dengan kecepatan konstan, oleh encoder presisi dapat mencapai fungsi pengaturan celah deteksi, dapat lebih baik mencapai kebutuhan deteksi pengguna. Misalnya, pelanggan perlu melakukan proses deteksi celah setiap 50mm di satu titik di belakang siku: pengontrol dapat diprogram, dan crawler magnetik dua roda dapat dioperasikan dan diperiksa setiap 50mm. Meningkatkan efisiensi dan akurasi deteksi.

4) Teknologi deteksi canggih

Secara tradisional, ketebalan piezoelektrik digunakan dalam pengukuran ketebalan tradisional, dan ini menimbulkan kesulitan dan kekuatan tertentu bagi personel inspeksi di banyak bidang dalam hal proses deteksinya. Metode inspeksi manual pengukur ketebalan ultrasonik piezoelektrik memiliki kerugian sebagai berikut: (1) Lapisan cat atau lapisan oksida pada permukaan benda kerja perlu dipoles, dan permukaan perlu dipulihkan setelah pengujian selesai. Efisiensinya sangat rendah; (2) Ultrasonik tradisional harus dilapisi dengan agen penggandeng, yang sangat keras pada kondisi di tempat. (3) Saat bekerja di lokasi tinggi, platform tetap harus dibangun, yang mahal dan memakan waktu; (4) Sulit untuk melakukan pengujian saat dalam layanan pada suhu tinggi.

Menggunakan sistem deteksi korosi ketebalan dinding otomatis canggih (ultrasonik elektromagnetik), masalah rumit di atas akan terpecahkan, dan akurasi deteksi sebanding dengan ultrasonik piezoelektrik tradisional. Tidak perlu membangun perancah, tidak perlu memoles lapisan anti-korosi, tanpa agen penggandeng, melalui kendali jarak jauh di tanah, untuk mewujudkan penyaringan penentuan posisi cepat korosi dinding pipa berkecepatan tinggi dan pengukuran akurat pemindaian padat. Sambil memastikan akurasi deteksi, ini sangat meningkatkan efisiensi deteksi dan mengurangi biaya deteksi.

Posisi deteksi dan rute deteksi komponen ketinggian tinggi dapat dipantau dan disesuaikan secara real-time di tanah dengan menggunakan kamera ganda terintegrasi depan dan belakang crawler magnetik dua roda untuk memastikan kendali lintasan pemindaian.

6) Crawler magnetik dua roda tidak dapat dihindari menghadapi tindakan mekanis yang memerlukan pengangkatan probe saat melakukan deteksi titik korosi atau inspeksi pemindaian B. Saat mengukur ketebalan titik, pengukuran perlu dilakukan pada titik yang ditentukan yang sama. Data setiap titik diperoleh saat probe mendarat di permukaan yang akan diukur. Oleh karena itu, fungsi probe dapat diangkat untuk mencapai titik yang paling akurat. Nilai ketebalan. Saat melakukan pemindaian B pada objek yang akan diukur, meskipun probe dekat dengan permukaan, jika ketinggian las yang tersisa besar, probe perlu diangkat dan dilewati. Oleh karena itu, fungsi pengangkatan dan penurunan probe juga sangat penting.

Unit pengukuran ketebalan ultrasonik elektromagnetik

5. Ultrasonik elektromagnetik EMAT dan ultrasonik piezoelektrik tradisional termasuk dalam kategori ultrasonik. Perbedaan mendasar mereka terletak pada perbedaan transduser. Transduser ultrasonik piezoelektrik bergantung pada efek piezoelektrik dari wafer piezoelektrik untuk memancarkan dan menerima gelombang ultrasonik, sedangkan EMAT bergantung pada efek elektromagnetik (gaya magnetostriktif, gaya Lorentz) untuk memancarkan dan menerima gelombang ultrasonik, dan konversi energinya berada di lapisan kulit langsung di permukaan benda kerja. Pengujian ultrasonik piezoelektrik tradisional memiliki persyaratan tinggi pada kehalusan permukaan benda kerja. Pengujian ultrasonik elektromagnetik memiliki persyaratan rendah pada permukaan benda kerja, memungkinkan permukaan benda kerja memiliki cat, lapisan, dan ketidakrataan. Relatif terhadap ultrasonik konvensional. Ultrasonik elektromagnetik memiliki keuntungan sebagai berikut

Deteksi tanpa kontak, tanpa agen penggandeng (terangkat hingga sekitar 4mm)

4. Persyaratan untuk permukaan tidak tinggi, kekasaran permukaan dapat dideteksi, dengan kerak oksida, lapisan, lapisan dan benda kerja lainnya

Deteksi cepat

• EMAT ultrasonik piezoelektrik
• Kristal Magnet
• Agen penggandeng Kumparan elektromagnetik

Arus eddy getaran Medan magnet

Ultrasonik Ultrasonik

EMAT

Teknologi ultrasonik piezoelektrik tradisional Teknologi EMAT

Sangat cocok untuk deteksi berkecepatan tinggi, online, dan otomatis

Sangat cocok untuk lingkungan suhu tinggi

Perbandingan teknis teknologi ultrasonik piezoelektrik tradisional dan teknologi EMAT di lingkungan berkecepatan tinggi dan suhu tinggi.

Teknologi EMAT telah diterapkan pada pengujian non-destruktif manual, semi-otomatis, dan sepenuhnya otomatis secara online pada berbagai tempa, batang baja, pelat baja, dan pipa baja (termasuk pipa baja tanpa sambungan, selubung minyak, pipa las, dll.) pada suhu kamar dan suhu tinggi.

Fitur fungsional

★Posisi deteksi dan rute deteksi komponen ketinggian tinggi dapat dipantau dan disesuaikan secara real-time di tanah dengan menggunakan kamera ganda depan dan belakang terintegrasi untuk memastikan kendali lintasan pemindaian.

Tidak perlu pemolesan permukaan, lapisan anti-korosi dan karat terapung dapat ditembus, dan tidak perlu agen penggandeng.

5. ★Pengukuran ketebalan dapat menembus hingga 4mm korosi permukaan, cat, korosi dan lapisan lainnya, ketebalan objek logam yang ditampilkan oleh instrumen tidak perlu mempertimbangkan perhitungan ketebalan lapisan.

• ★Ketidaktegak-tegakan (normalitas transduser/probe relatif terhadap objek yang diuji) hingga ±25
• o
• , vertikalitas rendah setelah penempatan probe
• ★Dengan mekanisme pengangkatan listrik probe, probe dapat diangkat saat melintasi rintangan seperti lasan dan tonjolan, hindari tertahan.^{Fungsi gerbang: gerbang otomatis, gerbang tunggal manual, gerbang ganda manual}★Menggunakan algoritma kecerdasan ahli, ada tiga mode pengukuran ketebalan: mode otomatis, mode manual gerbang tunggal (pengukuran metode puncak tunggal), dan mode manual gerbang ganda (pengukuran metode puncak-puncak). Ini sangat mengurangi pengaruh faktor manusia dan menyederhanakan langkah-langkah operasi.
• Basis data bawaan kecepatan gelombang geser bahan dasar, dan dapat menyesuaikan nilai kecepatan gelombang geser
• Langsung menerbitkan daftar catatan inspeksi dan daftar nilai ketebalan untuk memfasilitasi analisis dan pemrosesan data.
• Parameter teknis
• ★Kabel kontrol deteksi: 25m
• ★Radius kelengkungan minimum pada permukaan objek yang diukur: sumbu longitudinal ≥ 50mm, dan lingkar ≥ 125mm
• Pengukuran Ketebalan:

6. Akurasi 0,04mm, Jangkauan 2~120 mm (Baja)

• ★Jarak kerja / angkat: ≤ 4mm
• ★Ketidaktegak-tegakan pengukuran (normal terhadap transduser/probe relatif terhadap objek yang diuji): ± 25
• oFrekuensi eksitasi: 3,0~5,0MHz, kecepatan pengukuran: 16~1 kali/s
• Rentang kecepatan suara:
• 1000~9999 m/s, peningkatan penyesuaian: 1 m/s^{Fungsi gerbang: gerbang otomatis, gerbang tunggal manual, gerbang ganda manual}
• ★Pemantauan video: kamera ganda depan dan belakang, piksel dinamis dan statis adalah 3 juta /2304×1296
• Probe magnetik suhu normal: magnet permanen lemah atau kurang, hisapan magnetik ≤ 15N, melingkar Φ 30× tinggi 44mm, berat ≤ 80g★Ukuran dan berat badan perangkat merayap (perkiraan): L380×W130×H120mm, 6kg
• Suhu kerja:
• -10~+50℃
• Perangkat Lunak Analisis Pengukuran
• Tampilan simultan hasil ketebalan, pemindaian A, pemindaian B
• Langsung menerbitkan catatan pengujian, ★ daftar nilai ketebalan, untuk memfasilitasi analisis dan pemrosesan data★Kompatibel dengan sistem operasi Win7/10 (32/64 bit)

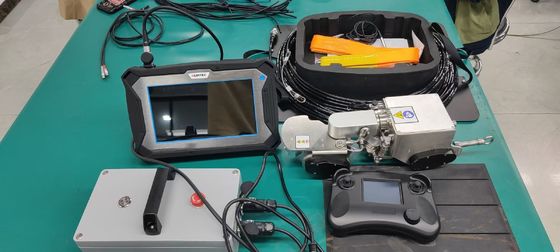

7. Daftar kemasan

• Host uji/komputer atas 1 Set
• HUATEC TG-M70 two-wheel magnetic crawler (Modul Video dan Pengukuran Ketebalan disertakan) 1 Set
• Catu daya dan kotak kontrol 1 Buah

8. Pegangan kontrol 1 Buah

• Kabel kontrol uji 1 set
• Blok uji standar (baja karbon melingkar Φ 30 × ketebalan 10mm) 1 Buah
• Kotak pengiriman tahan guncangan 1 Buah
• Pencegah Jatuh Tali Pengaman 1 Buah (opsional)
•
