TG-M70 Crawler Magnetik Dua Roda untuk Deteksi Korosi Pipa & Kapal

TG-M70 Dua Roda Magnetic Crawler untuk Pipeline & Vessel Corrosion Detection

1. Konfigurasi

2. Singkatnyapengantar

Sistem initidak perlu perancah, tidak perlu memoles lapisan antiseptik, tanpa agen kopling..

• Menggunakan roda magnet permanen bumi langka kekuatan tinggi, bahkan jika ada kegagalan listrik yang tidak terduga, itu tidak akan jatuh dari permukaan yang terdeteksi.Gerakan multi-tingkat vertikal dan terbalik pada permukaan komponen ferromagnetik.
• Menginstal probe ketebalan ultrasonik elektromagnetik untuk skrining cepat dan posisi terhadap erosi dinding
• Pemindaian area yang tepat untuk menguji ketebalan korosi.
• Mencocokkan tampilan scan A dan scan B
• Dilengkapi dengan kamera video, dapat secara tepat waktu mengamati situasi video permukaan yang diperiksa.
• Sistem remote control untuk mengontrol arah pemindaian, dan itu dapat diatur sebelumnya arah pemindaian.

3. Dua roda Karakter crawler magnetik

Dua roda crawler magnetik adalah instrumen canggih yang dapat membawa berbagai peralatan pengujian non-destructive.telah mengumpulkan sejumlah besar pengalaman penyelesaian di tempat di banyak bidang seperti petrokimia, pot inspeksi khusus, dan listrik. itu dapat membawa ultrasound elektromagnetik di bagian bawah pipa, siku atau tiga link dan korosi lainnya,erosi daerah yang lebih serius untuk melakukan inspeksi atau B pemindaian ketebalan pengukuran, bidang industri yang disebut para ahli deteksi korosi pipa

Keretas magnet dua roda memiliki karakteristik berikut: struktur kompak, fleksibilitas tinggi, hisap magnet, presisi kontrol tinggi, teknologi deteksi canggih, deteksi video yang kompatibel,dan mekanisme pengangkat probe yang unikUntuk deteksi otomatis korosi pipa, wadah dan pelat

1) Struktur kompak dan fleksibilitas tinggi

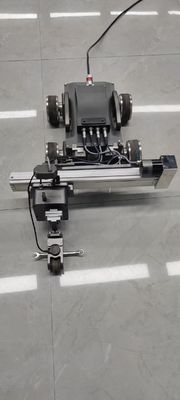

Desain yang kompak dan indah memungkinkan untuk dengan mudah melakukan deteksi korosi untuk berbagai jenis pipa dan wadah ferromagnetik.Peluru magnet adalah 350mm (panjang) × 140mm (lebar) × 130mm (tinggi) dan berat kurang dari 5.5kg. Struktur roda dua unik memungkinkan untuk berjalan bebas di pipa dengan minimal 100mm.Radius putar minimal adalah 400mm dan siku dengan radius lentur minimal 100mm dapat dengan mudah dilewatiOleh karena itu, ruang lingkup gerakan merangkak magnetik dua roda dan pemindaian telah sangat diperluas.

2) Super magnetik

Dalam hal desain, menggunakan magnet bumi langka magnet untuk membuat kekuatan tinggi magnet permanen dalam dua putaran pendakian magnet.tidak ada bahaya tubuh kendaraan jatuh dari permukaan yang terdeteksiOleh karena itu, crawler magnet dua roda dapat dengan aman melakukan pemindaian posisi horizontal, vertikal, dan terbalik.yang berarti tidak akan mempengaruhi gerakan vertikal ketika menyeret berat 5kg.

3) Keakuratan kontrol yang tinggi

Kecepatan crawler magnet dua roda adalah 0-6m / menit dan dapat maju dengan kecepatan konstan, oleh encoder presisi dapat mencapai fungsi pengaturan celah deteksi,dapat mencapai kebutuhan deteksi pengguna dengan lebih baikSebagai contoh, pelanggan perlu melakukan proses deteksi celah setiap 50 mm di satu titik di bagian belakang siku: pengontrol dapat diprogram,dan dua roda magnetik naik dapat dioperasikan dan diperiksa setiap 50mmMeningkatkan efisiensi dan akurasi deteksi.

4) Teknologi deteksi canggih

Secara tradisional, ketebalan piezoelektrik digunakan dalam pengukuran ketebalan tradisional,dan itu membawa kesulitan dan kekuatan tertentu untuk personel inspeksi di banyak bidang dalam hal proses deteksiMetode pemeriksaan manual dari piezoelectric ultrasonic thickness gauge memiliki kelemahan berikut: (1) Lapisan cat atau lapisan oksida pada permukaan benda kerja perlu dipoles,dan permukaan perlu dipulihkan setelah tes selesaiEfisiensi sangat rendah; (2) Ultrasonik tradisional harus dilapisi dengan agen kopling, yang sangat keras pada kondisi situs. (3) Ketika bekerja di situs yang tinggi,platform tetap harus dibangun, yang mahal dan memakan waktu; (4) Sulit untuk melakukan pengujian dalam penggunaan pada suhu tinggi.

Dengan menggunakan sistem deteksi korosi ketebalan dinding merangkak otomatis canggih (ultrasonik elektromagnetik), masalah yang membosankan yang disebutkan di atas akan diselesaikan,dan akurasi deteksi sebanding dengan ultrasonik piezoelektrik tradisional. Tidak perlu membangun perancah, tidak perlu untuk memoles lapisan anti korosi, tanpa agen kopling, melalui remote control di tanah,untuk mencapai korosi dinding pipa kecepatan tinggi pemindaian posisi cepat dan pengukuran akurat pemindaian padat. Sementara memastikan akurasi deteksi, sangat meningkatkan efisiensi deteksi dan mengurangi biaya deteksi.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) Penjelajah magnet dua roda tidak dapat dihindari menghadapi tindakan mekanis yang membutuhkan angkat probe saat melakukan deteksi titik korosi atau inspeksi B-scan.Saat mengukur ketebalan titik, pengukuran harus dilakukan di titik yang ditentukan yang sama. data dari setiap titik diperoleh ketika probe mendarat di permukaan yang akan diukur.fungsi probe dapat diangkat untuk mencapai titik yang paling akurat. nilai ketebalan. Ketika melakukan B-scan pada benda yang akan diukur, meskipun probe dekat dengan permukaan, jika tingginya sisa las besar,probe perlu diangkat dan bersepedaOleh karena itu, fungsi mengangkat dan menurunkan probe juga sangat penting.

4. Unit pengukuran ketebalan ultrasonik elektromagnetik

EMAT ultrasonik elektromagnetik dan ultrasound piezoelektrik tradisional termasuk dalam kategori ultrasound.Transduser ultrasonik piezoelektrik bergantung pada efek piezoelektrik dari wafer piezoelektrik untuk memancarkan dan menerima gelombang ultrasonik, sedangkan EMAT bergantung pada efek elektromagnetik (kekuatan magnetostriktif, kekuatan Lorentz) untuk mengirimkan dan menerima gelombang ultrasonik,dan konversi energinya adalah dalam lapisan kulit langsung pada permukaan benda kerjaPengujian ultrasonik piezoelektrik tradisional memiliki persyaratan yang tinggi pada akhir permukaan benda kerja.Pengujian ultrasonik elektromagnetik memiliki persyaratan rendah pada permukaan benda kerja, yang memungkinkan permukaan benda kerja memiliki cat, lapisan, dan ketidaksetaraan.

• Deteksi tanpa kontak, tidak ada agen kopling (angkat hingga sekitar 4mm)
• Persyaratan untuk permukaan tidak tinggi, keropos permukaan dapat dideteksi, dengan skala oksida, pelapis, pelapis dan benda kerja lainnya
• Deteksi cepat

EMAT ultrasonik piezoelektrik

Magnet Kristal

Agen kopling Koil elektromagnetik

Getaran arus Eddy medan magnet

Ultrasonik ultrasonik

EMAT

Teknologi ultrasonik piezoelektrik tradisional teknologi EMAT

Khususnya pakaian untuk deteksi kecepatan tinggi, online dan otomatis

Khususnya pakaian untuk lingkungan suhu tinggi

Perbandingan teknis teknologi ultrasonik piezoelektrik tradisional dan teknologi EMAT dalam lingkungan kecepatan tinggi dan suhu tinggi.

Teknologi EMAT telah diterapkan untuk pengujian non-destructive online manual, semi-otomatis dan sepenuhnya otomatis dari berbagai forging, batang baja, pelat baja,dan pipa baja (termasuk pipa baja tanpa jahitan), casing minyak, pipa las, dll) pada suhu kamar dan suhu tinggi.

5. Fitur fungsional

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• Tidak ada polishing permukaan, lapisan anti korosi dan karat terapung dapat ditembus, dan tidak perlu agen kopling.
• ★pengukuran ketebalan dapat menembus hingga 4mm tebal permukaan korosi, cat, korosi dan pelapis lainnya,ketebalan benda logam yang ditampilkan oleh instrumen tidak perlu mempertimbangkan perhitungan ketebalan lapisan.
• ★Non-perpendikularitas (normalitas transduser/probe relatif terhadap benda yang diuji) hingga ±25^o, vertikalisasi rendah setelah penempatan probe
• ★Dengan mekanisme pengangkat probe listrik, probe dapat diangkat ketika melintasi rintangan seperti las dan tonjolan, menghindari menjadi
• Aku kembali.

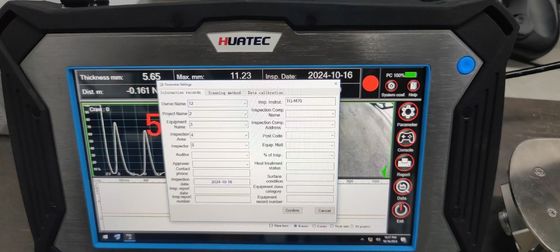

• ★Hasil pengukuran ketebalan dapat ditampilkan dalam bentuk nilai digital, bentuk A-scan, bentuk gambar B-scan berbasis waktu, dan bentuk gambar B-scan berbasis jarak (encoder).
• ★Menggunakan algoritma intelijen ahli, ada tiga mode pengukuran ketebalan: mode otomatis, mode manual single gate (pengukuran dengan metode puncak tunggal),dan dual gate mode manual (pengukuran dengan metode puncak-puncak)Hal ini sangat mengurangi pengaruh faktor manusia dan menyederhanakan langkah-langkah operasi.
• Database built-in kecepatan gelombang geser bahan dasar, dan dapat menyesuaikan nilai kecepatan gelombang geser
• Membuat daftar catatan inspeksi dan daftar nilai ketebalan untuk memfasilitasi analisis dan pemrosesan data.

6. Parameter teknis

• ★Kabel kontrol deteksi:25m
• ★Radius kelengkungan minimum pada permukaan objek diukur: sumbu longitudinal≥50mm, dan keliling≥125mm
• Pengukuran ketebalan:Keakuratan 0,04 mm, kisaran 2 ~ 120 mm (Baja)
• ★Jarak kerja / angkat:≤4mm
• ★Non-perpendikularitas pengukuran (normal untuk transduser/sonde relatif terhadap objek yang diuji): ± 25^o
• Frekuensi rangsangan: 3,0 ~ 5,0MHz, kecepatan pengukuran: 16 ~ 1 kali/s
• Kisaran kecepatan suara:1000~9999 m/s, peningkatan pengaturan: 1 m/s
• Fungsi gerbang: gerbang otomatis, gerbang tunggal manual, gerbang ganda manual
• ★Pengamatan video: kamera ganda visi depan dan belakang, piksel dinamis dan statis adalah 3 juta /2304×1296
• Sonde magnetik suhu normal: magnet lemah atau kurang permanen, penyerapan magnetik≤15N, lingkaran Φ30× tinggi 44mm, berat≤80g
• ★Ukuran dan berat badan alat merangkak (sekitar): L380×W130×H120mm,6kg
• Suhu kerja:-10~+50°C

7. Perangkat lunak analisis pengukuran

• Tampilan bersamaan ketebalan, hasil scan A, B
• Secara langsung mengeluarkan catatan uji, ★ daftar nilai ketebalan untuk memfasilitasi analisis dan pemrosesan data
• ★Kompatibel dengan sistem operasi Win7/10 (32/64 bit)

8. Daftar kemasan

• Host uji/komputer atas 1 Set
• HUATEC TG-M70 dua roda magnetik merangkak (Video dan modul pengukuran ketebalan termasuk) 1 Set
• Power supply dan kotak kontrol 1 Piece
• Genggam kontrol 1 Piece
• Kabel kontrol uji coba 1 set
• Blok uji standar (bentuk melingkar dari baja karbonΦ30 × ketebalan 10mm) 1 buah
• Kasus pengiriman tahan kejut 1 Piece
• Penghalang jatuh tali keselamatan 1 Piece (opsional)
