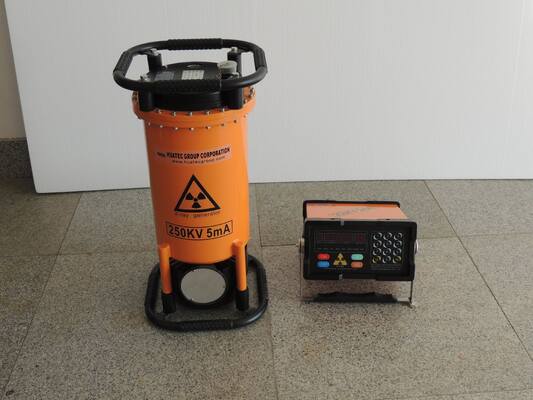

Peralatan NDT Sinar-X Tabung Keramik Tegangan 150-250KV
Peralatan NDT Sinar-X Terutama digunakan untuk mendeteksi cacat internal benda kerja (berbeda dari inspeksi permukaan MT/PT). Dengan menembus benda kerja dan memvisualisasikan pada film atau detektor, cacat volumetrik seperti porositas, inklusi terak, kurang fusi, kurang penetrasi, dan retakan di dalam lasan dapat ditampilkan dengan jelas.
Industri aplikasi utama
·Bejana tekan dan boiler: Pengujian lasan longitudinal/melingkar silinder, lasan pipa sambungan, dan sambungan kepala adalah persyaratan wajib dari standar seperti ASME dan GB.
·Industri petrokimia: inspeksi di tempat lasan pipa dan pipa jarak jauh.
·Dirgantara: Inspeksi integritas struktural pengecoran presisi dan bilah turbin.
·Industri militer dan pertahanan: inspeksi kualitas internal selongsong amunisi dan pengecoran senjata.
·Struktur Baja dan Pembuatan Kapal: Inspeksi Sampel Lasan Pelat Tebal dan Komponen Penahan Beban Kunci.
·Manufaktur Otomotif: Penyaringan Cacat Internal Roda dan Pengecoran Paduan Aluminium
|
TIPE
ITEM
|
XXG2505
|
|
Ketebalan Penetrasi Maksimum Baja (A3)
|
40mm
|
|
Jarak Fokus
|
600mm
|
|
Waktu Eksposur
|
5 menit
|
|
Jenis Film
|
TianJin Ⅲ
|
|
Layar Penguat foil timbal ganda
|
0.03
|
|
Pembuangan Ruang Gelap
|
20±2℃
|
|
Pengembangan
|
5 menit
|
|
Kehitaman
|
1.5
|
|
Input
|
Tegangan (V)
|
220V±10% 50―60Hz
|
|
Kapasitas (KVA)
|
2.5
|
|
Output
|
Tegangan Tabung (KVP)
|
150-2511
|
|
Arus Tabung (mA)
|
5
|
|
Stabilitas
|
±1%
|
|
Pendinginan udara paksa
Tabung
|
Fokus mm2
|
1.1165020.
|
|
Sudut Radiasi
|
40±5°
|
|
Sensitivitas
|
k≤1.8%
|
|
Mode Operasi
|

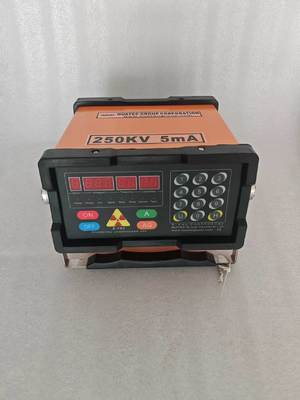

Intermiten operasi, Waktu radiasi terhadap waktu pendinginan adalah 1:1Pengontrol Sinar-X
|
|
Dimensi
350
|
32
|
296501630.5kgBerat11
|
|
kg
|
Struktur SirkuitKontrol mikrokomputer, Struktur modular, Peringatan suara
|
|

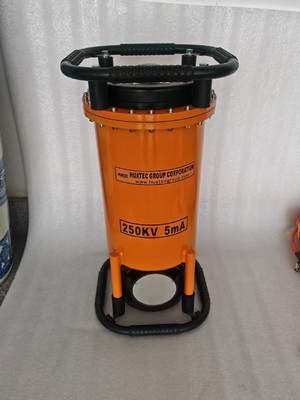

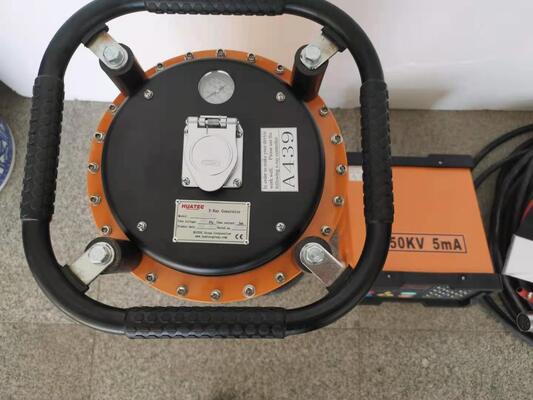

Generator Sinar-X
|
Pendinginan
|
|
Pendinginan udara paksa
Isolasi
|
Isolasi Gas SF6
|
Tekanan Kerja
|
|
|
0.35Mpa-0.45Mpa
|
|
Dimensi320
|
×
|
|
32
|
0×650Berat (kg)30.5kgSuhu Kerja
|
|
-10℃―+40℃
|
Fitur:
|
|
◆Mengadopsi kontrol mikrokomputer dan
|
struktur modular, dengan kemampuan
|
anti-gangguan yang kuat dan
otomatisasi tinggi dan kinerja yang andal .◆Pengaturan parameter, proses kerja, dan indikasi masalah akan ditampilkan pada layar LED.
◆Tombol penuaan independen dirancang untukterminal koneksi kabel
menekan tombol "ON", Anda dapat menekan tombol "A" (tombol tunda) tiga kali untuk memeriksa jumlah eksposur, dan mesin dengan nyaman.◆Waktu radiasi terhadap waktu pendinginan adalah 1:1.◆terminal koneksi kabel
mengenali tipe generator sinar-x secara otomatis.
menekan tombol "ON", Anda dapat menekan tombol "A" (tombol tunda) tiga kali untuk memeriksa jumlah eksposur, dan ◆Memastikan keamanan saat menggunakan instrumen, instrumen ini dilengkapi dengan perangkat perlindungan tegangan lebih, tegangan kurang,arus lebih, arus kurang, dan suhu berlebih.◆
Kunci pengaman unik
dirancang
untuk melindungi operator dari kerusakan radiasi.
menekan tombol "ON", Anda dapat menekan tombol "A" (tombol tunda) tiga kali untuk memeriksa jumlah eksposur, dan ◆Fungsi penundaan eksposur ------waktu penundaan dapat diatur kurang dari 10 menit untuk menjaga operator aman dari tempat kerja.◆Cocok dengan berbagai generator dan berfungsi dengan andal.◆Jumlah
eksposur dapat
diakumulasikan.
(Setelah unit siap, tetapi sebelum
menekan tombol "ON", Anda dapat menekan tombol "A" (tombol tunda) tiga kali untuk memeriksa jumlah eksposur, dan menekan tombol apa saja untuk kembali.)◆Dilengkapi dengan outlet lampu peringatan sinar dan terminal koneksi kabel
interlock pintu-mesin.
