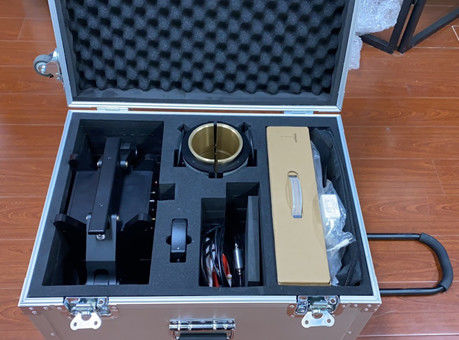

HRD-120 Online Wire Rope Non Destructive Testing Equipment Mesin Inspeksi Kawat Patah Eksternal

HRD-120 Peralatan Uji Tak Merusak Kawat Baja Online Mesin Inspeksi Kawat Rusak Internal Eksternal

一. Tinjauan Produk

◆ Deteksi kawat baja secara online kawat putus internal dan eksternal, keausan, karat, deformasi, untaian kendur, kawat lompat, perubahan material dan cacat lainnya.

◆ Laporan hasil pengujian dapat memenuhi standar industri yang berbeda dan memiliki jumlah kawat putus serta rasio luas kawat putus terhadap total luas kawat putus.

◆ Penggunaan antarmuka USB komputer (berkabel) atau "jaringan Wi-Fi sendiri" (nirkabel) pemrosesan analisis pengambilan sampel langsung, dengan alarm suara dan cahaya online serta tampilan hasil real-time.

◆ Struktur melingkar sensor, melingkari, magnetisasi aksial, magnetisasi instan kawat baja ke keadaan jenuh.

◆ Sensor mengadopsi cangkang aluminium paduan, dengan fungsi tahan air, tahan debu, tahan guncangan, dan tahan lembab.

◆ Operasi stabil, kinerja andal, akurasi deteksi tinggi, kinerja anti-gangguan kuat, data akurat.

◆ Perangkat lunak ADAPTS ke sistem operasi komputer Windows 98/2000 / xp/Vista/ Windows 7/8/10/11

◆ Banyak digunakan di pertambangan, kereta gantung, peralatan pengangkat, lift, mesin pelabuhan, jembatan kabel, dan bidang lainnya.

二.Konfigurasi dan model sistem

Semua perlu disesuaikan: Mesin deteksi cacat kawat baja (48mm kecil - 78mm sedang - 108mm besar)

Catatan: 1, di antaranya komputer tablet ganda 7 opsional (sesuai permintaan, biaya tambahan);

2, semua ukuran dapat disesuaikan sesuai permintaan (dan dapat disesuaikan secara akurat dengan lapisan yang dapat diganti); Seperti selongsong pengganti 48mm+24mm

三. Inti teknis dan kualifikasi hukum

1. Instrumen virtual: ketidakpastian tak terbatas tali. Hanya penerapan teknologi instrumen virtual, mengganti instrumen tradisional dengan perangkat lunak, dan pemrosesan pengambilan sampel langsung oleh komputer yang dapat memastikan tidak ada deteksi yang terlewat dan tidak ada kesalahan penilaian, seperti menonton film, memindai kawat baja di seluruh proses, hasilnya akurat dan pengulangan yang baik.

2. Tiga instrumen tetap: Sesuai dengan standar nasional untuk skrap kawat baja di berbagai industri, produk ini menerapkan deteksi non-destruktif online kawat putus internal dan eksternal, karat, keausan, perubahan luas penampang logam, untaian kendur, kawat lompat, deformasi, kelainan material, dan cacat lainnya secara elektromagnetik, kualitatif, kuantitatif, pemosisian.

3. Instrumen hukum: sesuai dengan standar Amerika ASTM1571-2021 dan standar nasional GB/T21387-2008.

四. Indikator teknis

Seluruh seri dapat mendeteksi rentang diameter kawat baja: φ1.5-300mm (perlu mengkonfigurasi seri spesifikasi sensor yang berbeda)

Kecepatan relatif sensor dan kawat baja: 0,0-6,0 m/s Terbaik: 0,1-0,5 m/s

Jarak celah terbaik antara lengan pemandu sensor dan kawat baja adalah 2-4 mm, dan celah yang diizinkan adalah 0-15mm

Kemampuan deteksi cacat kawat putus (LF)

Kualitatif: akurasi deteksi kualitatif kawat putus terpusat tunggal adalah 99,99%

Kuantitatif: Jumlah kawat putus di satu tempat memungkinkan satu atau satu akar setara untuk salah menilai

Tingkat akurasi lebih dari 92% ketika jumlah kawat putus di satu tempat terdeteksi tanpa kesalahan lebih dari 100 kali

Tingkat kuantitatif perubahan penampang logam (LMA)

kesalahan pengulangan sensitivitas deteksi yang diizinkan adalah ±0,055%

kesalahan nilai indikasi presisi pengujian yang diizinkan: ± 0,2%

Kemampuan deteksi posisi (L): Kesalahan persentase nilai indikasi panjang deteksi: ±0,2%

Catu daya: 5V dari baterai komputer

Berat sensor: spesifikasi umum < 10kg (disesuaikan sesuai situasi aktual)

Suhu lingkungan: -10℃~40℃ Tekanan atmosfer: 86~106Kpa Kelembaban relatif: ≤85%
