Penguji Arus Eddy Medan Jarak Jauh Berkinerja Tinggi, Serbaguna, dan Cerdas Multi-frekuensi

Penguji Arus Eddy Medan Jarak Jauh Berkinerja Tinggi, Serbaguna, dan Cerdas Multi-Frekuensi

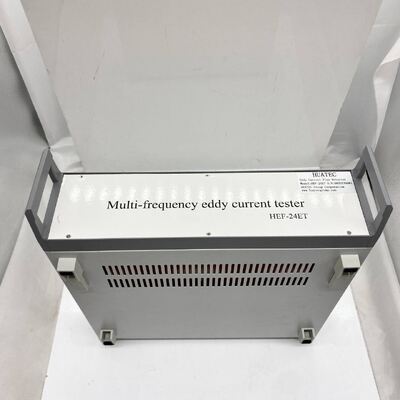

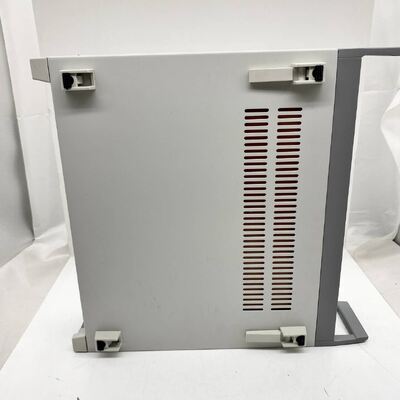

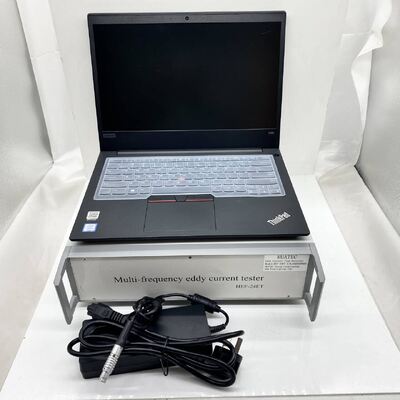

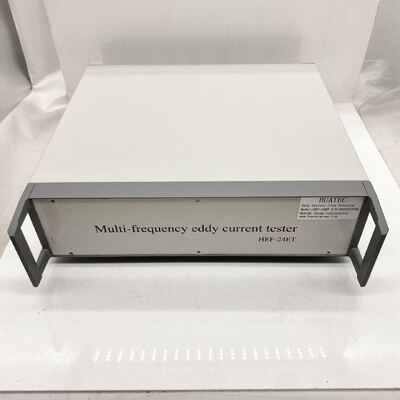

Instrumen pengujian arus eddy multi-frekuensi digital cerdas HEF-24ET adalah perangkat pengujian non-destruktif arus eddy generasi baru. Dengan mengadopsi teknologi elektronik digital paling canggih, teknologi arus eddy multi-frekuensi, dan teknologi mikroprosesor, alat ini dapat mencapai deteksi retakan dinding bagian dalam dan luar yang efektif pada pipa logam feromagnetik dan non-feromagnetik secara real-time.

HEF-24ET memiliki seperangkat lengkap sistem pengujian arus eddy. Terintegrasi dengan sistem pengujian arus eddy multi-frekuensi, multi-saluran konvensional, alat ini juga dapat diubah menjadi alat pengujian arus eddy berkinerja tinggi, serbaguna, dan cerdas.

Dengan empat saluran pengujian yang relatif independen, HEF-24ET dapat menerima empat sinyal arus eddy absolut dan empat sinyal diferensial. Melalui peralihan lunak, instrumen ini juga dapat dialihkan menjadi dua detektor pengujian arus eddy frekuensi ganda dengan dua koneksi probe simultan. Frekuensi pengujian adalah 50Hz hingga 10MHz dengan rentang frekuensi variabel untuk pilihan, dan memiliki fungsi amplifikasi sinyal pengujian lemah dan kemampuan anti-jamming yang kuat. Diterapkan pada pengujian retakan tabung, dengan probe tembus dalam, alat ini dapat dengan mudah mendeteksi cacat seperti retakan permukaan dinding bagian dalam/luar, lubang, korosi, penipisan, material dinding, dan cacat internal. Dan alat ini memiliki fitur pengujian otomatis yang dikontrol komputer, tampilan digital, sensitivitas pengujian tinggi, kinerja stabil, dan sebagainya.

Oleh karena itu, HEF-24ET sangat cocok untuk berbagai pengujian cacat dan pengukuran ketebalan dinding serta analisis evaluasi pada tabung logam (tembaga, titanium, aluminium, zirkonium, dan bahan logam lainnya) dan komponen logam yang sedang digunakan di departemen energi nuklir, tenaga listrik, petrokimia, kedirgantaraan, penerbangan, dan lainnya. Lebih rinci, seperti pengujian tabung boiler sebelum atau selama penggunaan, tabung penukar panas, pipa bawah tanah, dan pipa besi cor, dll.

Spesifikasi

1. Rentang frekuensi: 50 Hz ~ 10 MHz

2. Dua frekuensi yang dapat dipilih secara independen

3. 3 unit pencampur (pencampur otomatis)

4. Memori jejak real-time dari 4 sinyal arus eddy

5. Rentang penguatan: 0 ~ 99dB dapat disesuaikan terus menerus, pekerjaan setiap file 0.1dB langkah

6. Rotasi fase: 0 ~ 359 ° dapat disesuaikan terus menerus, presisi 1 °. Dalam proses pengaturan fase, layar secara instan menampilkan perubahan fase dalam impedansi setelah rencana dan nilai amplitudo serta fase sinyal arus eddy, nyaman dan intuitif

7. Stimulus probe yang dapat disesuaikan, 1-8

8. Keseimbangan elektronik digital / analog cepat

9. Empat tampilan rencana impedansi jejak dan delapan analisis kurva sabuk internal,

10. Tampilan pemindaian basis waktu.

11. Fungsi blanking tertunda dari jalur memori

12. Dialog manusia-mesin berbasis menu (dalam bahasa Inggris).

13. Sistem operasi adalah WinXp, Win7, Win8

14. Pengukuran amplitudo dan fase sinyal otomatis, dan pemutaran ulang sinyal arus eddy yang lambat (dapat disesuaikan)

15. Penyaringan digital: Lulus rendah: 0hz ~ 2000hz, Lulus tinggi: 0hz ~ 2000h.

16. Fungsi analisis konfigurasi

17. Dapat dilengkapi dengan akses bentuk absolut, diferensial, dan perbandingan diri, termasuk tipe tembus, tipe interpolasi, tipe datar, titik, putar, dan probe lainnya

18. Dengan alarm domain fase / amplitudo non-konstan yang unik

19. Port keluaran alarm perangkat keras ganda

20. Keluaran alarm real-time, keluaran alarm tertunda

21. Penyimpanan massal dapat berupa berbagai prosedur pengujian dan data pengujian

22. Tampilan C-scan

23. Tampilan kurva fase / kedalaman cacat otomatis

24. Tampilan satu layar diagram penampang pipa yang sedang digunakan, nomor urut tabung yang diuji, dan sinyal pengujian arus eddy.

25. Tanda klasifikasi diagram penampang pipa, untuk membentuk peta gambaran umum pengujian arus eddy dari pipa yang sedang digunakan

26. Hasil pengujian statistik terklasifikasi (tampilan tabel dan histogram), untuk memfasilitasi analisis kumulatif hasil pengujian

27. Tampilkan kalender dan waktu secara otomatis

28. Sistem Analisis Data Opsional

Aplikasi

Sangat cocok untuk departemen energi nuklir, tenaga listrik, petrokimia, kedirgantaraan, penerbangan, dan lainnya dalam penggunaan pipa tembaga, titanium, aluminium, zirkonium, dan pipa lainnya, komponen logam untuk deteksi cacat dan pengukuran ketebalan dinding, serta berbagai pengujian, analisis, dan evaluasi pipa feromagnetik.
